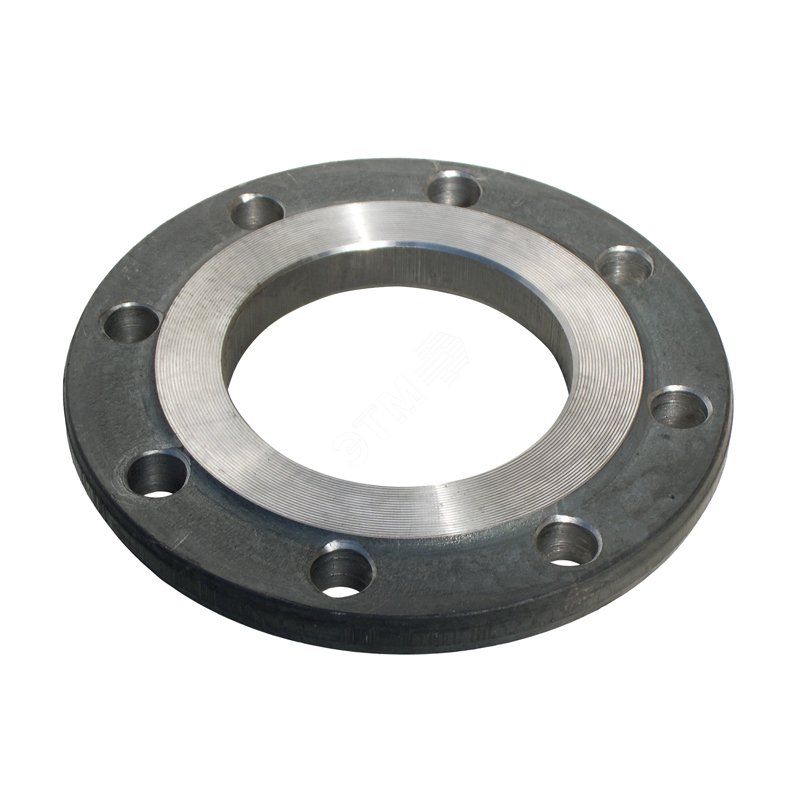

Фланец плоский стальной Ду150 PN10 33259-2015 - 223100110

Фланец плоский стальной диаметр 150 мм, давление 10 бар, ГОСТ 33259-2015 - это кованый приварной фланец из стали, предназначенный для надёжного соединения трубопроводов с арматурой и оборудованием. Бренд ГОСТ указывает на соответствие государственному стандарту, а артикул 223100110 позволяет точно идентифицировать этот тип фланца в системах учёта и закупок.

Назначение и область применения

Фланец плоский стальной диаметр 150 мм, давление 10 бар, ГОСТ 33259-2015 используется для соединения стальных труб с фланцевой арматурой и оборудованием. Подходит для установки на шаровые краны, задвижки, дисковые затворы, обратные клапаны, компенсаторы, фильтры и насосы. Применяется в системах водоснабжения, теплоснабжения, технологических трубопроводах на промышленных объектах, где требуется прочное и герметичное соединение без сварки участков трубы.

Технические характеристики

• Тип изделия: фланец плоский приварной
• Условный проход: 150 мм - внутренний диаметр трубы, с которой он совмещается
• Рабочее давление: 10 бар - максимальное допустимое давление среды внутри трубопровода при нормальных условиях эксплуатации
• Материал: сталь (кованая, согласно ГОСТ 33259-2015)
• Стандарт: ГОСТ 33259-2015 - регламентирует форму, габариты, толщину стенок и требования к качеству

Совместимость и монтаж

Фланец плоский стальной диаметр 150 мм, давление 10 бар, ГОСТ 33259-2015 монтируется путём постоянной сварки к торцу трубы. Для соединения с другой деталью (например, задвижкой) используется болтовое крепление через отверстия на фланце. Убедитесь, что второй фланец имеет такие же параметры: условный проход 150 мм, рабочее давление 10 бар и соответствует тому же стандарту. Нельзя использовать с фланцами других стандартов (например, DIN или ANSI) без проверки совпадения габаритов и количества отверстий.

Безопасность и стандарты

Изделие выполнено в соответствии с ГОСТ 33259-2015, который устанавливает требования к механическим свойствам, геометрии и методам контроля качества кованых фланцев. Соответствие стандарту гарантирует безопасную работу при давлении до 10 бар и температуре, указанной в документации на оборудование, с которым фланец сочетается. Каждый фланец должен иметь маркировку, подтверждающую соответствие стандарту.

Преимущества

• Высокая прочность благодаря ковке - материал сохраняет структуру металла, что повышает устойчивость к нагрузкам
• Простота монтажа - приваривается к трубе одним швом, не требует сложной подготовки поверхности
• Широкая совместимость - подходит ко всем типам фланцевой арматуры, соответствующей ГОСТ 33259-2015
• Долговечность - стальная конструкция выдерживает длительную эксплуатацию в агрессивных средах при соблюдении условий давления и температуры

Ограничения применения

• Не предназначен для работы при давлении выше 10 бар - превышение может вызвать деформацию или разрыв соединения
• Не рекомендован для высоких температур (>400 C) без специального подтверждения материала
• Не применяется в системах с вакуумом ниже 0,8 бар - стандарт не предусматривает испытание на разрежение
• Требует точного подбора болтов и прокладок - использование неподходящих элементов снижает герметичность

Примеры использования

• Подключение насоса к магистральному трубопроводу в системе центрального отопления
• Соединение фильтра с трубой в системе водоснабжения промышленного предприятия
• Установка шарового крана на линии подачи теплоносителя в жилом комплексе
• Присоединение компенсатора к паропроводу в котельной

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы совпадал с условным проходом фланца - 150 мм. Разница даже в 1–2 мм может нарушить герметичность
• Используйте прокладки, соответствующие среде (вода, пар, масло) и классу давления. Для воды часто применяют резиновые или графитовые прокладки
• После сварки обязательно проведите визуальный осмотр шва и проверку на герметичность - например, воздушным тестом или гидроиспытанием
• При замене старого фланца учитывайте, что новый должен иметь тот же артикул 223100110 или аналог по ГОСТ 33259-2015 - отличия в толщине или расположении отверстий недопустимы
• Храните фланцы в сухом месте - влага может вызывать коррозию, особенно на кромках
