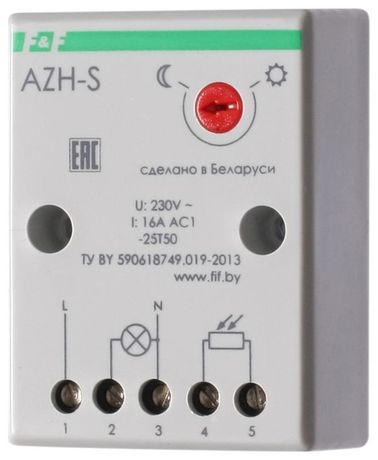

Фотореле AZH-S (выносной фотодатчик IP-65 монтаж на плоскость 230В 16А 1НО IP20) F&F EA01.001.007 Евроавтоматика

Фотореле Евроавтоматика EA01.001.007 с выносным фотодатчиком предназначено для автоматического управления внешним и внутренним освещением на основе уровня естественного света. Устройство сочетает надежную коммутацию до 16 А, регулируемую чувствительность и защищённый корпус для установки на DIN-рейку.

Назначение и область применения

Фотореле Евроавтоматика EA01.001.007 используется для включения света при снижении освещённости ниже установленного порога и выключения - при её повышении. Подходит для управления освещением на улицах, парковках, рекламных щитах, торговых витринах, объектах ЖКХ, стройплощадках и промышленных зонах. Также применяется в системах автоматизации, где требуется энергосбережение и точное управление по уровню света.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Коммутируемый ток: 16 А (для активной нагрузки)
• Тип контакта: один замыкающий (НО - нормально открытый)
• Чувствительность фотодатчика: 2–100 люкс (Лк)
• Задержка включения: 2–5 секунд
• Задержка выключения: 10–15 секунд
• Степень защиты корпуса: IP20
• Защита фотодатчика: IP65 (выносной элемент)
• Температурный диапазон: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата)
• Количество модулей на DIN-рейке: 2
• Диаметр фотодатчика: 10 мм
• Материал корпуса: пластик
• Материал оптической поверхности датчика: пластик
• Материал оболочки кабеля датчика: PVC
• Индикация состояния: светодиодная
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Фотореле Евроавтоматика EA01.001.007 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на передней панели - вход питания L/N, выход к нагрузке L/ N. Выносной фотодатчик подключается через штекерный разъём; максимальная длина кабеля между устройством и датчиком - до 50 метров. Кабель имеет прочную PVC-изоляцию, что позволяет использовать его вне помещений. Устанавливать датчик рекомендуется так, чтобы он получал равномерный естественный свет без затенения от деревьев, крыш или других препятствий.

Безопасность и стандарты

Фотореле соответствует требованиям ТУ BY 590618749.027-2017. Защита IP20 предотвращает случайный доступ к токоведущим частям, но не обеспечивает защиту от воды или пыли внутри корпуса - поэтому устройство следует устанавливать в закрытых распределительных щитах. Выносной фотодатчик с IP65 защищён от пыли и струй воды, что допускает его монтаж на улице. Наличие задержек включения и выключения исключает ложные срабатывания от кратковременных изменений освещённости (например, от проезжающего автомобиля).

Преимущества

• Гибкая настройка чувствительности - от темных сумерек до яркого облачного дня (2–100 Лк)
• Задержки срабатывания снижают риск ложных включений/выключений
• Выносной фотодатчик позволяет размещать чувствительный элемент там, где нужен точный контроль света, а сам прибор - в удобном месте (например, в щите)
• Поддержка длительного кабеля (до 50 м) даёт свободу в расположении оборудования
• Компактный двухмодульный корпус экономит место на DIN-рейке
• Светодиодная индикация показывает текущее состояние (вкл./выкл.)

Ограничения применения

• Не предназначено для управления реактивными нагрузками (например, мощными двигателями или высоковольтными лампами с балластом)
• Корпус фотореле имеет степень защиты IP20 - нельзя устанавливать на открытом воздухе без защиты от атмосферных воздействий
• Максимальная нагрузка - 16 А. Превышение вызовет перегрев и отказ контактов
• Не работает при отсутствии сети 230 В AC - требует постоянного питания
• Пластиковый корпус фотодатчика может повредиться при механическом ударе или царапании

Примеры использования

• Автоматическое включение уличного освещения на автостоянке после захода солнца
• Выключение рекламной подсветки магазина в 6:00 утра
• Управление освещением на железнодорожном переезде по принципу “сумерки - включить”
• Энергосберегающее управление светом на стройплощадке ночью
• Контроль освещения в коттедже через вынесенный датчик на крыше

Практические советы

• При установке фотодатчика избегайте попадания прямого света от искусственных источников (фонарей, окон дома) - это вызовет некорректную работу
• Настройте чувствительность на минимальном уровне (2–10 Лк), если используете в условиях городской среды с фоновым освещением
• Проверьте целостность кабеля датчика перед первым запуском - особенно если он протянут на всю длину 50 м
• Если свет включается слишком рано или поздно - скорректируйте положение датчика или измените порог чувствительности
• Для долговечности не подключайте к фотореле нагрузки выше 16 А - даже если они кажутся “почти безопасными”
• При использовании в зимних условиях проверяйте, не покрывается ли датчик инеем или снегом - это может заблокировать восприятие света
