Фотореле PS-3 20А 4400Вт IP44 EKF PROxima | fr-ps-3-20

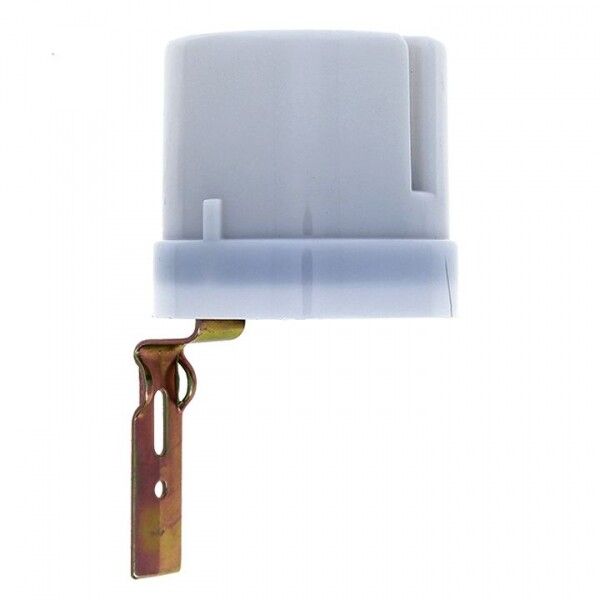

Фотореле EKF PS-3 20А 4400Вт IP44 - устройство для автоматического включения и отключения освещения в зависимости от уровня естественного света. Подходит для уличного освещения, рекламных вывесок и других внешних и внутренних объектов, где важно экономить электроэнергию без постоянного контроля.

Назначение и область применения

Фотореле EKF PS-3 20А 4400Вт IP44 управляет светильниками на основе уровня освещённости. Когда становится темно - включает свет, когда светло - отключает. Устройство применяется для:

• уличного освещения дворов, парков, дорог;
• подсветки рекламных щитов и витрин;
• освещения входных групп, автостоянок, территорий предприятий;
• дворового и декоративного освещения.

Подходит как для открытых площадок, так и для защищённых мест - например, под навесом или в коридоре с окном.

Технические характеристики

• Напряжение питания: 230 В переменного тока
• Номинальный ток: 20 А
• Максимальная коммутируемая мощность: 4400 Вт (при активной нагрузке, например, лампы накаливания или нагревательные элементы)
• Степень защиты: IP44 - защита от брызг воды и частиц размером более 1 мм (не герметичное, но устойчиво к атмосферным воздействиям)
• Диапазон срабатывания: 5–50 люкс - порог включения/выключения можно настраивать в этом диапазоне
• Задержка включения: 5 секунд - предотвращает ложные срабатывания от кратковременных затемнений (например, проходящего облака)
• Задержка отключения: 540 секунд (9 минут) - позволяет свету остаться включённым после восхода солнца, чтобы избежать частых переключений при рассвете
• Рабочая температура: от –25 до +40 C - подходит для холодного климата, но не для экстремальных морозов ниже –25 C
• Угол обнаружения: 380° - почти полный круговой обзор, минимум слепых зон
• Дальность обнаружения: до 8 метров - достаточно для большинства типовых установок
• Сечение кабеля: макс. 2,5 мм2 - совместимо с медными проводами стандартной домашней и промышленной проводки
• Климатическое исполнение: УХЛ4 - предназначен для умеренно холодного и влажного климата
• Материал корпуса: пластик, без галогенов - безопасен при возгорании, не выделяет токсичных веществ
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Фотореле EKF PS-3 20А 4400Вт IP44 монтируется открытым способом - крепится на стену, столб или опору. Не требует распределительной коробки, но должен быть установлен в месте, куда попадает естественный свет, без затенения деревьями, крышей или другими объектами.

Подключаются три провода: фаза (L), ноль (N) и выход на нагрузку (L_out). Максимальное сечение кабеля - 2,5 мм2. Нельзя использовать провода больше этого сечения - контактные зажимы не рассчитаны на большие токи.

Встроенного датчика хватает для большинства задач - внешний датчик не требуется. Кабели должны быть защищены от механических повреждений и перегибов.

Безопасность и стандарты

Фотореле соответствует ГОСТ Р 51324.1-2005 (эквивалент МЭК 60669-1-2000) - нормам безопасности для бытовых и аналогичных выключателей. Конструкция обеспечивает надёжную изоляцию и предотвращает случайное прикосновение к токоведущим частям. Корпус выполнен из самозагасающего пластика, что снижает риск распространения огня.

Преимущества

• Высокая точность срабатывания благодаря настраиваемому порогу освещённости (5–50 лк)
• Долгая задержка отключения (9 минут) исключает мерцание света при нестабильной освещённости
• Широкий угол обзора (380°) - не нуждается в точной ориентации
• Длительная гарантия - 7 лет, что говорит о высокой надёжности компонентов
• Простая ручная настройка через регулятор LUX на корпусе
• Отсутствие галогенов - безопаснее при пожаре и при утилизации

Ограничения применения

• Не подходит для установки в условиях постоянного попадания прямого потока воды - IP44 не защищает от струй или длительного дождя
• Не рекомендуется для использования при температурах ниже –25 C - возможны отказы электроники
• Не работает с индуктивными или емкостными нагрузками (например, светодиодные драйверы, трансформаторы) без проверки совместимости - максимальная мощность указана только для активной нагрузки
• Не следует монтировать рядом с источниками искусственного света - фонарями, окнами, прожекторами - это вызывает ложные отключения
• Не допускается использование с нагрузкой выше 4400 Вт - даже если ток меньше 20 А, превышение мощности приведёт к перегреву контактов

Примеры использования

• Уличный фонарь на 200 Вт - 5 штук = 1000 Вт - легко управляется одним фотореле EKF PS-3 20А 4400Вт IP44
• Рекламная вывеска с двумя LED-панелями по 1200 Вт каждая - 2400 Вт - также подходят, если драйверы работают как активная нагрузка
• Освещение автопарковки с 10 лампами по 150 Вт - 1500 Вт - идеальный вариант для автоматизации
• Внутреннее освещение торгового зала с большим окном - фотореле включает свет вечером, когда естественного света недостаточно

Практические советы

• Настройте порог срабатывания (регулятор LUX) опытным путём: включите свет ночью, потом дождитесь утра и наблюдайте, когда он отключился. Если слишком рано - увеличьте порог (вращайте к "+"), если слишком поздно - уменьшите (к "-")
• Убедитесь, что датчик не закрыт грязью, паутиной или листьями - периодически протирайте его поверхность
• При установке на столбе или стене выбирайте сторону, обращённую на север или северо-восток - там меньше влияния прямого солнечного света, особенно в полдень
• Если используете светодиодные светильники - проверьте, что их драйверы имеют коэффициент мощности близкий к 1 (чисто резистивная нагрузка). Иначе возможны сбои
• Не подключайте к одному фотореле несколько цепей с разной мощностью - лучше использовать один прибор на одну линию
• При замене старого устройства - отключите питание перед снятием проводов. Помните: фотореле EKF PS-3 20А 4400Вт IP44 имеет жестко запаянные контакты - ремонт невозможен, только замена
