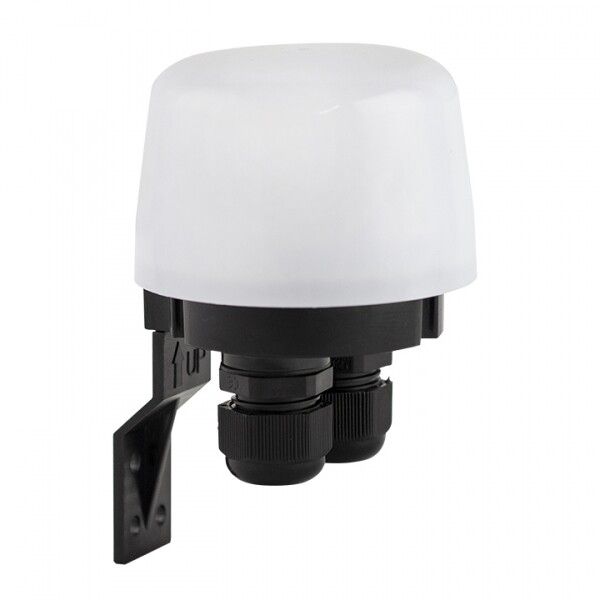

Фотореле PS-4 10А 2200Вт IP66 EKF PROxima | fr-ps-4-10

Фотореле EKF PS-4 10 ампер 2200 ватт IP66 автоматически управляет внешним освещением на основе уровня естественного света — включает его при наступлении сумерек и выключает при рассвете. Устройство предназначено для надежной работы в открытых условиях и подходит для управления нагрузками до 2200 Вт напрямую или через контактор.

Назначение и область применения

Фотореле EKF PS-4 10 ампер 2200 ватт IP66 используется для автоматического включения и отключения осветительных приборов, рекламных щитов, декоративной подсветки и других устройств в зависимости от уровня освещённости. Часто применяется в системах уличного освещения, дворовых территорий, парковок, фасадов зданий и объектов ЖКХ. Подходит для мест с высокой запылённостью и влажностью благодаря защите IP66.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 10 А
• Максимальная коммутируемая мощность: 2200 Вт (резистивная нагрузка)
• Порог срабатывания по освещённости: 5–50 лк (настраивается)
• Задержка включения: 5 секунд (исключает ложные срабатывания от кратковременных изменений света)
• Задержка отключения: 540 секунд (9 минут — предотвращает частые переключения при облачности)
• Тип датчика: выносной, с встроенным фотодатчиком
• Рабочая температура: от –25 °C до +40 °C
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды
• Материал корпуса: пластик, матовая белая отделка
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Фотореле EKF PS-4 10 ампер 2200 ватт IP66 монтируется открытым способом — на стену, столб или опору. Для подключения используются клеммы на задней панели. Прямое подключение допускается только для нагрузки до 10 А (например, несколько LED-фонарей или лампы накаливания общей мощностью ≤2200 Вт). При больших нагрузках (например, HID-лампы, мощные светодиодные модули) необходимо использовать внешний контактор, который будет управляться выходом фотореле. Выносной датчик освещённости удобно располагать так, чтобы он не затенялся соседними предметами и получал равномерный естественный свет.

Безопасность и стандарты

Фотореле соответствует требованиям безопасности для бытовых и промышленных применений. Степень защиты IP66 обеспечивает работу в экстремальных погодных условиях — дождь, снег, песок, брызги. Устройство не требует специального обслуживания. Отсутствие гальванической развязки между входом и выходом требует соблюдения правил электробезопасности при монтаже — все соединения должны выполняться при отключенном питании.

Преимущества

• Высокая точность срабатывания — порог регулируется в широком диапазоне (5–50 лк), что позволяет адаптировать время включения под сезон и расположение объекта
• Долгая задержка отключения (9 мин) снижает количество циклов включения/выключения, продлевая жизнь ламп и контактам реле
• IP66 — можно устанавливать прямо на улице без дополнительного кожуха
• Длительная гарантия — 7 лет указывает на качественную сборку и компоненты
• Простая настройка — поворотный регулятор на лицевой панели позволяет легко выбрать нужную чувствительность

Ограничения применения

• Нельзя подключать индуктивные или емкостные нагрузки выше 10 А — они вызывают скачки тока и могут повредить контакты реле
• Не рекомендуется устанавливать рядом с источниками искусственного света (фонари, окна, реклама) — это исказит показания датчика
• Работает только при температуре выше –25 °C — при более низких температурах возможны сбои в работе
• Не предназначен для управления сетями постоянного тока — только переменный ток 230 В
• Отсутствует возможность подключения к системе автоматизации (нет интерфейсов RS485, Modbus, Wi-Fi)

Примеры использования

• Автоматическое включение уличных фонарей на автостоянке после заката
• Управление подсветкой фасада офисного здания — включается в 18:00, выключается в 6:00
• Контроль освещения во дворе многоквартирного дома с использованием одного фотореле и нескольких LED-светильников
• Подключение к контактору для управления мощными металлогалогенными лампами на спортивной площадке

Практические советы

• Перед установкой проверьте, чтобы датчик был направлен на север (в северном полушарии) — так он лучше воспринимает естественное освещение, а не отражённый свет от зданий
• Настройте порог срабатывания на 15–20 лк — этого достаточно для большинства городских условий; используйте меньшие значения (5–10 лк) в тёмных районах, большие (30–50 лк) — там, где есть много фонового света
• При монтаже на столбе оставьте свободный доступ к регулятору — для будущих корректировок
• Если фотореле часто срабатывает ложно — проверьте, не попадают ли лучи от автомобильных фар или прожекторов на датчик
• При замене старого устройства — совпадают ли типы проводов? Фотореле EKF PS-4 10 ампер 2200 ватт IP66 работает с L/N/Load, как и аналогичные модели
