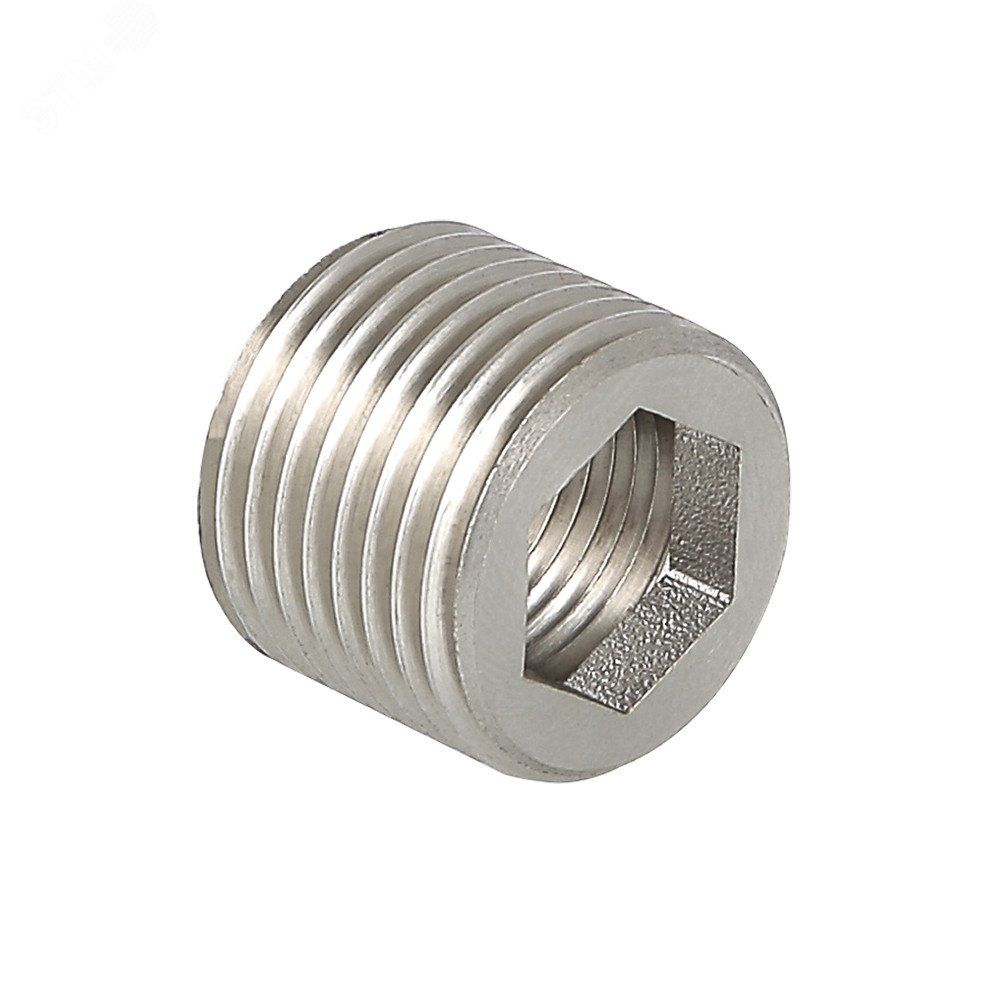

Футорка 3/4'х1/2' НВ под шестигранник - VTr.660.N.0405 VALTEC S66010005

Футорка 3/4 дюйма х 1/2 дюйма высокого давления под шестигранник от VALTEC (арт. s66010005 / vtr.660.n.0405) - это компактный переходной элемент для соединения труб разного диаметра в системах с высоким давлением. Её особенность - отсутствие выступающего многогранника, что позволяет скрыть фитинг в сборке и сократить общую длину узла.

Назначение и область применения

Футорка 3/4 дюйма х 1/2 дюйма высокого давления под шестигранник используется для соединения труб с внутренней резьбой 3/4" и наружной резьбой 1/2". Применяется в системах холодного и горячего водоснабжения, отопления, пневматики и других контуров, где требуется надёжное герметичное соединение при давлении до 40 бар. Подходит для установки в стены, полы, ниши и другие закрытые зоны, где важна эстетика и минимальная выступающая часть.

Технические характеристики

• Резьба: наружная 3/4" × внутренняя 1/2" (тип ВН - внутренняя резьба с одной стороны, наружная - с другой)
• Материал: латунь CW617N с никелевым покрытием - повышает коррозионную стойкость и долговечность
• Рабочее давление: до 40 бар
• Максимальная рабочая температура: +120 C
• Тип крепления: затяжка шестигранным ключом - без выступающих граней для гаечного ключа

Совместимость и монтаж

Футорка 3/4 дюйма х 1/2 дюйма высокого давления под шестигранник совместима с трубами и фитингами, имеющими соответствующую резьбу: G 3/4" внутренняя и G 1/2" наружная. Для монтажа используйте шестигранный ключ подходящего размера - обычно 19 мм. Убедитесь, что резьбовые поверхности чистые и не повреждённые. Нанесите анаэробный герметик или ленту ФУМ только на наружную резьбу 1/2", чтобы избежать попадания материала внутрь трубы. Затягивайте равномерно, не перегружая - латунь мягче стали, риск перекоса выше.

Особенности конструкции

Отличительная черта этой футорки - отсутствие классического шестигранника для гаечного ключа. Ключ вводится в торец фитинга через предварительно просверленное отверстие, после чего он остаётся полностью запрятанным в стене или корпусе. Такая конструкция снижает монтажную длину на 8–12 мм по сравнению с обычными футорками, улучшая плотность сборки и внешний вид готового узла.

Преимущества

• Никелевое покрытие защищает от окисления и облегчает очистку
• Высокая прочность латуни CW617N обеспечивает надёжность даже при циклических нагрузках
• Скрытый способ затяжки минимизирует визуальное воздействие на интерьер
• Подходит для скрытых монтажей - в стяжке, панелях, декоративных коробах

Ограничения применения

• Не предназначена для работы с агрессивными средами - кислотами, щелочами, растворителями
• Запрещено использовать в системах с давлением свыше 40 бар или температурой выше +120 C
• Требует доступа к торцу для затяжки - нельзя монтировать в полностью замкнутых пространствах без возможности подвести ключ
• Не рекомендовано применять в системах с частыми гидроударами без демпфирующих устройств

Примеры использования

• Подключение радиаторов отопления к трубам с разным диаметром
• Соединение медных и полиэтиленовых труб в напольных системах теплого пола
• Интеграция в модульные системы управления - например, в распределительные коллекторы
• Сборка бытовых насосных групп, где важна компактность и чистота линии

Практические советы

• Перед монтажом проверьте соответствие резьбы - 3/4" внутренняя должна входить в 3/4" наружную другого фитинга
• Для скрытых монтажей заранее продумайте расположение отверстий под ключ - лучше сделать их в местах с доступом для обслуживания
• Не используйте силовой рычаг при затяжке - достаточно усилия рук с удлинителем ключа
• При необходимости замены - открутите футорку 3/4 дюйма х 1/2 дюйма высокого давления под шестигранник только после слива жидкости из системы
• Артикулы s66010005 и vtr.660.n.0405 - это один и тот же продукт от VALTEC; различаются лишь форматы каталогов
