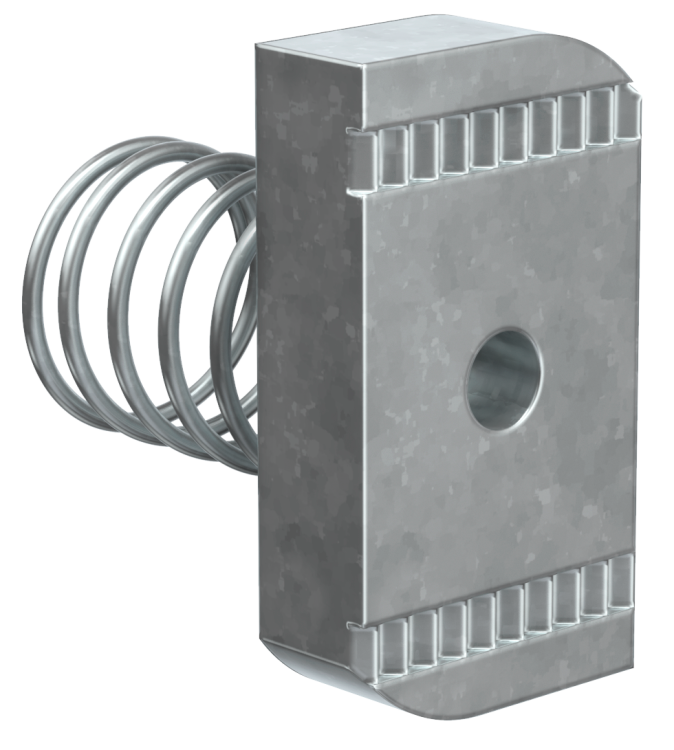

Гайка канальная с пружиной М6х40 (уп.50шт) IEK CMZ11-GK-06

Гайка канальная с пружиной М6х40 от IEK (артикул cmz11-gk-06) — это надёжный крепёжный элемент для сборки STRUT-систем и фиксации кабельных лотков на консолях. Уникальная комбинация гайки и пружины обеспечивает удержание нагрузки даже при вибрациях и перепадах температур.

Назначение и область применения

Гайка канальная с пружиной М6х40 используется исключительно для соединений в STRUT-системах — металлических каркасных конструкциях, применяемых в промышленной автоматизации, энергетике и телекоммуникациях. Она позволяет закрепить кабельные лотки, трубопроводы, оборудование к профильным консолям без необходимости постоянного подтягивания. Подходит для систем с профилем сечения 41×21 мм.

Технические характеристики

• Резьба: M6×40 — метрическая, шаг 1 мм, длина резьбовой части 40 мм;
• Тип: канальная — имеет открытую боковую щель для защёлкивания на профиле STRUT;
• Наличие пружины: да — обеспечивает самоблокировку и компенсирует люфт;
• Материал: оцинкованная сталь — высокая прочность и коррозионная стойкость;
• Покрытие: гальваническое цинкование — равномерный слой цинка, устойчивый к механическому износу;
• Исполнение: низкое — минимальная высота корпуса, что снижает выступание над поверхностью и экономит пространство.

Совместимость и монтаж

Гайка канальная с пружиной М6х40 совместима только с профилями STRUT стандарта 41×21 мм. Для установки достаточно вставить её в паз профиля до характерного щелчка — пружина фиксирует гайку внутри. После этого в резьбу вворачивается болт нужной длины. Не требует инструментов для первичной фиксации. Работает с болтами M6, длина которых должна соответствовать толщине соединяемых элементов + 5–8 мм запаса.

Безопасность и стандарты

Произведено в соответствии с требованиями к крепёжу для промышленных конструкций. Гальваническое цинкование соответствует DIN EN ISO 4042. Прочностные показатели обеспечивают безопасную работу при рабочих нагрузках до 1,5 кН (для M6 в стали класса 4.8).

Преимущества

• Автоматическая фиксация — не выпадает из профиля даже при перевороте системы;
• Уменьшенная высота — идеально для плотных монтажных решений;
• Пружина предотвращает самоотвинчивание — особенно важно в условиях вибрации;
• Цинковое покрытие — долгий срок службы в помещениях с повышенной влажностью;
• Не требует сварки или дополнительных креплений — быстрая сборка и демонтаж.

Ограничения применения

• Не применяется вне STRUT-систем — несовместима с другими типами профилей (например, 41×41 или U-образными);
• Не рекомендована для внешних установок без защиты от осадков — хотя цинк устойчив, длительное воздействие воды и соли может вызвать коррозию;
• Запрещено использовать с болтами выше класса прочности 8.8 — риск деформации внутренней резьбы;
• Не подходит для динамических нагрузок выше 1,5 кН — требуется расчёт по нормам СП 16.13330.

Примеры использования

• Фиксация кабельных лотков к вертикальным STRUT-консолям в серверных помещениях;
• Крепление воздуховодов и шлангов к рамам технологического оборудования;
• Сборка опорных конструкций для светильников в промзонах;
• Монтаж панелей управления на стендах с использованием профиля 41×21.

Практические советы

• Перед монтажом проверьте, чтобы паз профиля был чистым — грязь мешает защёлкиванию;
• Выбирайте болты с плоской головкой или потайной — они лучше уходят в глубину и не мешают другим элементам;
• Если система будет подвергаться частым вибрациям, используйте контргайку или герметик Loctite 243 на резьбе болта;
• Не затягивайте слишком сильно — максимальный момент для M6 составляет 9 Н·м; превышение повредит резьбу гайки;
• Артикул cmz11-gk-06 — единственный вариант в линейке IEK с такими параметрами; аналоги других брендов могут отличаться по форме паза.
