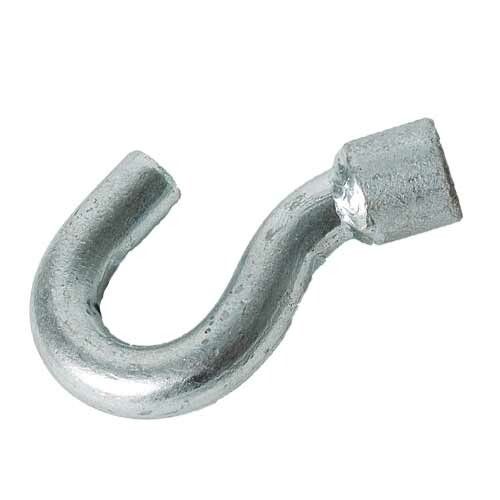

Гайка крюкообразная PD 16 16 мм, 20 кН ВК 20801331

Гайка крюкообразная PD 16 (15кН) ВК - надёжный элемент крепления для высоковольтных линий электропередачи, предназначенный для соединения с проходными болтами и сквозными крюками. Благодаря оцинкованной стали и повышенной стойкости к внешним воздействиям, гайка PD 16 (15кН) ВК обеспечивает долгую службу даже в суровых климатических условиях.

Назначение и область применения

Гайка крюкообразная PD 16 (15кН) ВК используется исключительно в системах крепления проводов и тросов на многоцепных ЛЭП. Она применяется совместно с проходными болтами или сквозными крюками для передачи механической нагрузки от изоляторов к опорным конструкциям. Подходит для установки на воздушных линиях напряжением до 110 кВ и выше, где требуется прочное и долговечное соединение.

Технические характеристики

• Предельная нагрузка: 20 кН - максимальная допустимая сила, которую выдерживает изделие без деформации;
• Максимальная разрушающая нагрузка: 20 кН - предел прочности, при котором происходит разрушение материала;
• Марка стали: ВК - высокопрочная углеродистая сталь, обеспечивающая жёсткость и ударную вязкость;
• Материал изделия: сталь оцинкованная - защищает от коррозии в агрессивной среде;
• Диапазон рабочих температур: от -60 до +50 C - работает в условиях Арктики и тропиков;
• Стойкость к ультрафиолету: да - не теряет механические свойства под длительным солнечным воздействием;
• Гарантийный срок: 60 месяцев - гарантия качества при соблюдении условий эксплуатации.

Совместимость и монтаж

Гайка крюкообразная PD 16 (15кН) ВК рассчитана на использование с болтами и крюками того же типоразмера - PD 16. Установка выполняется через стандартные отверстия в штангах и траверсах. Для правильного монтажа необходимо:

• Подбирать соответствующий посадочный диаметр - не использовать с другими размерами;
• Закручивать с моментом, соответствующим нормам ГОСТ 1759–2014;
• Не применять с повреждёнными резьбами или деформированными поверхностями;
• Обеспечить равномерное распределение нагрузки - перекосы снижают несущую способность.

Безопасность и стандарты

Гайка крюкообразная PD 16 (15кН) ВК изготовлена в соответствии с требованиями к деталям для ЛЭП, установленным в ГОСТ 1759 и отраслевыми стандартами РАО ЭС России. Материал и покрытие соответствуют нормам по коррозионной стойкости для электрооборудования, работающего в открытых условиях.

Преимущества

• Высокая прочность - позволяет работать с большими натяжениями проводов;
• Устойчивость к экстремальным температурам - сохраняет форму и функциональность зимой и летом;
• Цинковое покрытие - продлевает срок службы в условиях влажности, солевых брызг и промышленных выбросов;
• UV-стабилизация - не выгорает и не хрупнеет под прямыми солнечными лучами;
• Долгий гарантийный срок - 5 лет - свидетельство качественного производства.

Ограничения применения

• Не предназначен для использования в качестве самостоятельного крепёжного элемента - требует пары с проходным болтом или сквозным крюком;
• Не рекомендуется применять в зонах с частыми импульсными нагрузками (например, рядом с подстанциями при аварийных отключениях);
• Не следует использовать в контакте с агрессивными химикатами (кислоты, щёлочи) - цинк может разрушаться;
• Не подходит для монтажа в закрытых помещениях с контролируемым микроклиматом - избыток защиты увеличивает стоимость без необходимости.

Примеры использования

• Крепление гирлянд изоляторов на ответвлениях ЛЭП 110 кВ;
• Фиксация тросов на анкерных опорах в горных районах;
• Соединение фазных проводов с траверсами в регионах с сильными ветрами;
• Ремонтные работы на старых ЛЭП после замены износившихся креплений.

Практические советы

• Перед установкой проверьте резьбу на наличие забитой грязи или ржавчины - очистите мягкой щёткой;
• При сборке используйте смазку на основе меди - она предотвращает задиры и облегчает последующее обслуживание;
• Не затягивайте гайку PD 16 (15кН) ВК слишком сильно - это может вызвать пластическую деформацию резьбы;
• При замене всегда берите аналогичную модель - отличия в геометрии даже на 0,5 мм нарушают работу всей системы;
• Артикул 20801331 - единственный идентификатор для заказа запчастей; другие номера не являются взаимозаменяемыми.
