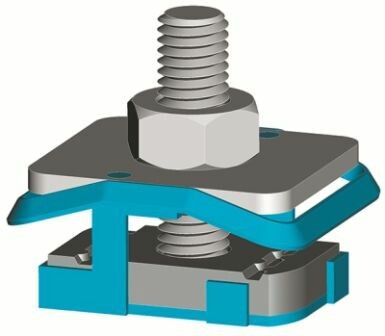

Гайка монтажная со шпилькой M5 Combitech M8х60 DKC CM350860

Гайка монтажная со шпилькой М8х60 от DKC (ДКС) - это компактный крепёжный элемент с встроенной шпилькой, предназначенный для быстрого и надёжного крепления аксессуаров к C-профилам в кабеленесущих системах. Артикул cm350860 обеспечивает совместимость с продукцией серии M5 Combitech.

Назначение и область применения

Гайка монтажная со шпилькой М8х60 используется для фиксации трубных хомутов, кронштейнов и других монтажных элементов на C-образных профилях BPD-41, BPM-41, BPL-41 и консолях BBP-41. Применяется исключительно внутри закрытых кабеленесущих систем, где требуется жёсткое и долговечное соединение без сварки или дополнительной нарезки резьбы.

Технические характеристики

• Размер зева: 8 мм - позволяет использовать гаечный ключ на 8 мм для затяжки;
• Метрическая резьба: М8 - внутренняя резьба соответствует стандартному болту/винту М8;
• Шпилька: длина 60 мм - выступает за пределы профиля для крепления аксессуаров;
• Материал: сталь - обеспечивает механическую прочность;
• Защитное покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности;
• Исполнение: высокое - увеличенная высота корпуса для лучшей удерживаемости в профиле;
• Цвет: светло-серый - соответствует цветовой гамме профилей серии M5 Combitech.

Совместимость и монтаж

Гайка монтажная со шпилькой М8х60 (артикул cm350860) совместима только с профилями BPD-41, BPM-41, BPL-41 и консолью BBP-41 из серии M5 Combitech. Устанавливается путём вставки в паз профиля до щелчка - фиксируется за счёт формы корпуса и упора. Шпилька выступает перпендикулярно плоскости профиля; на неё накручивается гайка или крепёжный элемент. Для монтажа не требуются инструменты кроме гаечного ключа на 8 мм.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, характерным для промышленного крепежа. Нет сертификатов взрывозащиты или электробезопасности - не предназначен для работы в опасных средах. Не используйте в контакте с токоведущими частями без дополнительной изоляции.

Преимущества

• Ускоряет монтаж - не нужна предварительная установка шпильки или сверление;
• Фиксация в профиле без люфта благодаря специальной форме корпуса;
• Цинковое покрытие снижает риск окисления даже при длительном использовании в помещениях с влажностью;
• Совместимость с целой серией аксессуаров M5 Combitech - единая система крепления.

Ограничения применения

• Не подходит для профилей других серий или сторонних производителей - форма паза отличается;
• Запрещено использовать в открытых наружных установках - цинковое покрытие недостаточно для агрессивной среды;
• Не рассчитана на динамические нагрузки выше 150 Н - не применяйте для оборудования с вибрацией;
• Не допускается многократная сборка-разборка - резьба на шпильке теряет герметичность после 3–4 циклов.

Примеры использования

• Крепление пластикового кабельного канала к профилю BPD-41;
• Установка кронштейна для распределительной коробки на консоли BBP-41;
• Фиксация хомута для трубопровода на профиле BPM-41 в серверной комнате;
• Подвеска светильника через переходник на профиле BPL-41.

Практические советы

• Перед монтажом проверьте, что паз профиля чистый - грязь мешает плотной посадке гайки;
• При затяжке не переусердствуйте - момент не более 4 Нм, иначе деформируется резьба;
• Если шпилька повреждена - замените всю гайку, а не пытайтесь восстановить резьбу;
• Для удобства сборки используйте магнитную насадку на отвертку - она удержит гайку при введении в профиль;
• Артикул cm350860 - единственный вариант с шпилькой 60 мм в серии M5 Combitech; другие длины доступны отдельно.
