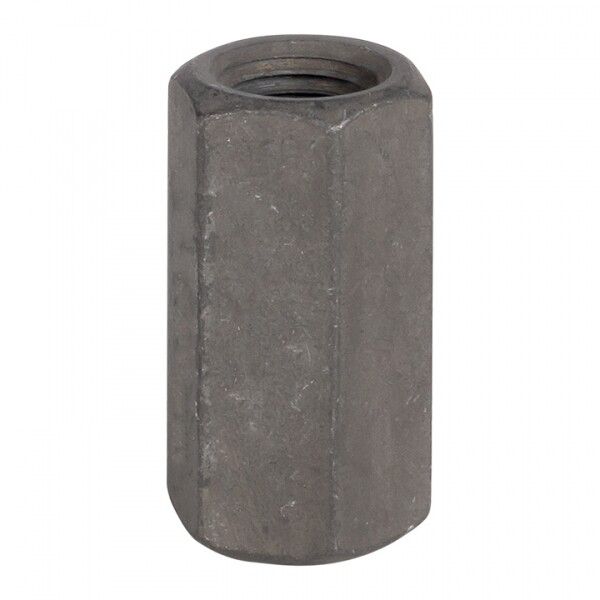

Гайка переходная D=16 мм CZ EKF PROxima - gc-21062

Гайка переходная D=16 мм CZ EKF PROxima HZ - соединительный элемент из оцинкованной стали, предназначенный для надёжного крепления штыря заземления к перфорированному крепёжу в системах заземления. Применяется в составе решений EKF PROxima, соответствует требованиям ПУЭ.

Назначение и область применения

Гайка переходная D=16 мм CZ EKF PROxima HZ используется исключительно в системах заземления для соединения вертикального заземляющего электрода (штыря) с горизонтальным проводником или крепёжной конструкцией, например, перфорированным уголком или планкой. Она воспринимает осевые ударные нагрузки при забивании штыря в грунт, выполняя роль распределительного и фиксирующего элемента. Является расходным материалом, заменяемым при повреждении или коррозии.

Технические характеристики

• Тип изделия: гайка переходная
• Номинальный диаметр: 16 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование
• Тип компонента: соединительный элемент
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Гайка переходная D=16 мм CZ EKF PROxima HZ совместима с штырями заземления диаметром 16 мм и болтами/винтами того же размера. Устанавливается на верхний торец забитого штыря перед приваркой или затяжкой крепёжной планки. Для монтажа требуется ключ на 24 мм. Не требует предварительной подготовки поверхности - горячее цинкование обеспечивает устойчивость к механическому воздействию при забивке.

Безопасность и стандарты

Изделие соответствует требованиям Главы 1.7 ПУЭ - «Заземление и защитные меры электробезопасности». Горячее цинкование гарантирует долговременную коррозионную стойкость в агрессивных условиях грунта, что снижает риск потери электрического контакта и повышает надёжность защиты от поражения током.

Преимущества

• Высокая прочность материала - выдерживает ударные нагрузки при забивке штырей молотком или специальным оборудованием
• Горячее цинкование - обеспечивает защиту от коррозии даже в сыром и химически активном грунте
• Стандартный размер 16 мм - совместим с большинством типовых заземляющих штырей и крепёжных деталей EKF
• Длительный срок службы - 7 лет гарантии подтверждает устойчивость к внешним воздействиям

Ограничения применения

• Не предназначен для использования вне систем заземления - не является универсальной гайкой для общего крепежа
• Не рекомендуется применять в средах с высокой концентрацией кислот или солей - хотя цинкование защищает, длительный контакт с агрессивными веществами может снизить срок службы
• Не следует использовать вместо сварного соединения в ответственных точках - при необходимости постоянного контакта лучше применять сварку после установки гайки

Примеры использования

• Подключение вертикального заземляющего электрода к горизонтальному контуру в частном доме
• Фиксация штыря к металлической раме при устройстве заземления на промышленном объекте
• Соединение заземляющего стержня с перфорированной полосой в распределительных пунктах
• Монтаж в системах заземления для станков, щитовых, насосных и вентиляционных установок

Практические советы

• Перед монтажом проверьте соответствие диаметра штыря - 16 мм. Несоответствие приведёт к слабому контакту или деформации гайки
• После забивания штыря и установки гайки обязательно выполните контроль сопротивления заземления - это обязательное требование ПУЭ
• При использовании в агрессивных почвах (например, соляные участки) рассмотрите возможность дополнительной защиты - битумной мастики или термоусадочной трубки
• Гайка переходная D=16 мм CZ EKF PROxima HZ - часть серии EKF PROxima. Для единообразия системы используйте другие элементы этой серии: штыри, зажимы, полосы
• Храните в сухом месте до монтажа - даже оцинкованная сталь может окисляться при длительном контакте с влагой
