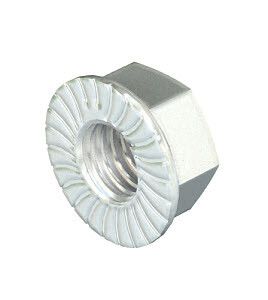

Гайка шестигранная со стопорной шайбой M10 (KM A2) | 3156122 OBO Bettermann DIN 6923 VA

Гайка шестигранная со стопорной шайбой M10 (KM M10 A2) от OBO BETTERMANN - это комбинированный крепёжный элемент из нержавеющей стали, сочетающий функции гайки и стопорной шайбы в одном изделии. Артикул 3156122 соответствует стандарту DIN 6923 и предназначен для надёжного крепления в условиях вибраций, влаги и коррозии.

Назначение и область применения

Гайка шестигранная со стопорной шайбой M10 (KM M10 A2) используется там, где требуется исключить самопроизвольное ослабление крепления. Комбинированная конструкция заменяет две детали - обычную гайку и отдельную шайбу - снижая риск утраты компонентов и ускоряя сборку. Подходит для установки на оборудовании, работающем в агрессивных средах: на производстве, в пищевой промышленности, на объектах с высокой влажностью, в системах трубопроводов и на открытых площадках.

Технические характеристики

• Метрический размер резьбы: M10 - совместима с болтом или шпилькой с резьбой М10
• Размер ключа: 17 мм - позволяет использовать стандартный рожковый или накидной ключ
• Материал: нержавеющая сталь (A2 / V2) - устойчивость к коррозии, подходит для внешних и влажных условий
• Фланец: наличие - увеличивает опорную поверхность, распределяет нагрузку и предотвращает проваливание в мягкие материалы
• Стандарт: DIN 6923 - европейский стандарт на комбинированные гайки со стопорными шайбами
• Обозначение производителя: KM M10 A2 - указывает на тип, размер и материал

Совместимость и монтаж

Гайка шестигранная со стопорной шайбой M10 (KM M10 A2) предназначена для использования с болтами или шпильками класса прочности 8.8 и выше, имеющими метрическую резьбу M10. Посадочная поверхность фланца имеет диаметр, соответствующий стандарту DIN 6923 - не требует дополнительных прокладок. Устанавливается так же, как обычная гайка: затягивается ключом на 17 мм до необходимого момента. Нельзя применять с резьбой другого шага - только с нормальной (стандартной) резьбой M10.

Безопасность и стандарты

Изделие соответствует стандарту DIN 6923 и EN 1661, которые регламентируют конструкцию, механические свойства и испытания комбинированных гаек. Материал - нержавеющая сталь A2 (V2) - обеспечивает соответствие требованиям к антикоррозийной защите в соответствии с ISO 3506. Продукт не содержит свинца и других токсичных веществ, безопасен для контакта с продуктами питания и медицинским оборудованием.

Преимущества

• Устраняет необходимость в отдельной стопорной шайбе - меньше деталей, быстрее монтаж
• Фланцевая конструкция повышает устойчивость к деформации основания
• Нержавеющая сталь гарантирует долгий срок службы даже в агрессивной среде
• Спрессованная шайба не смещается во время затяжки - надёжнее, чем самостоятельные шайбы
• Подходит для многократных демонтажей без потери стопорящих свойств

Ограничения применения

• Не рекомендуется для температур выше +400 C - теряются механические свойства нержавеющей стали
• Не подходит для резьбы с крупным шагом или метрической резьбой другого размера
• Фланец не предназначен для работы на очень мягких материалах без предварительного усиления (например, древесины или пластика без закладной вставки)
• Запрещено использование с антивибрационными прокладками между фланцем и поверхностью - это нарушает принцип действия стопора

Примеры использования

• Крепление рам и корпусов оборудования на производственных линиях
• Фиксация кабельных каналов и кронштейнов на фасадах зданий
• Сборка металлических конструкций в пищевых цехах и на рыбоперерабатывающих предприятиях
• Установка освещения и сигнализации на улице или в помещениях с повышенной влажностью
• Крепление элементов вагонов, судов и железнодорожного оборудования

Практические советы

• Перед установкой проверьте резьбу болта - она должна быть чистой и без повреждений
• Не перетягивайте гайку - максимальный момент затяжки для M10 составляет около 35–40 Нм
• При использовании в химически активных средах (например, в морской воде) выбирайте более стойкие марки стали (A4/316), если доступны
• Артикул 3156122 совпадает с DIN 6923 M10 VA - можно использовать как аналог при замене старых комплектующих
• Храните в сухом месте - хотя материал нержавеющий, длительный контакт с солёной водой может вызвать точечную коррозию
