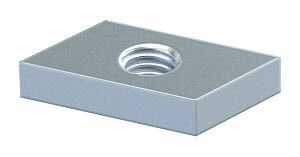

Гайка скользящая M10 ACMSN A41147084ACMSN A4 OBO 1147084 Bettermann

Гайка скользящая M10 A4 (ACMSN M10) от OBO BETTERMANN предназначена для быстрого и надёжного крепления оборудования на монтажных рейках с T-профилем. Продукт сочетает прочность нержавеющей стали с возможностью перемещения по рейке без демонтажа - идеально для сборки распределительных щитов и панелей.

Назначение и область применения

Гайка скользящая M10 A4 (ACMSN M10) используется для крепления электротехнических устройств на монтажных рейках OBO с шириной шлица 9–11 мм. Подходит для установки клеммных блоков, автоматических выключателей, УЗО, реле и других элементов внутри щитов. Применяется в промышленных, коммерческих и жилых объектах, где требуется модульный и легко изменяемый монтаж.

Технические характеристики

• Резьба: М10 (метрическая, внутренняя)
• Материал: Нержавеющая сталь A4 ( AISI 316 ) - устойчив к коррозии, подходит для агрессивных сред
• Покрытие: Необработанная поверхность - без антикоррозийного или декоративного слоя
• Обозначение производителя: ACMSN M10 A4
• Совместима с рейками OBO серии с T-профилем шириной 9–11 мм

Совместимость и монтаж

Гайка скользящая M10 A4 (ACMSN M10) вставляется в T-шлиц монтажной рейки OBO и свободно перемещается вдоль него. Для крепления устройства достаточно вставить болт с Т-образной головкой через отверстие корпуса и затянуть гайку. Гайка не требует сверления или дополнительных креплений. Установка занимает несколько секунд - удобна при частой перестановке оборудования.

Безопасность и стандарты

Изделие соответствует требованиям к материалам для электромонтажа в условиях повышенной влажности и химической активности благодаря использованию нержавеющей стали A4. Соответствие DIN EN ISO 3506-1 для механических свойств. Не содержит токсичных покрытий, безопасно для работы в помещениях с людьми.

Преимущества

• Удобство регулировки положения - гайку можно передвинуть вдоль рейки без снятия
• Высокая corrosion resistance - подходит для цехов, пищевой промышленности, водоочистных сооружений
• Отсутствие необходимости в сверлении - снижает время монтажа и риск повреждения рейки
• Стандартный размер резьбы M10 - совместим с большинством крепёжных болтов и кронштейнов

Ограничения применения

• Не применяется на рейках с шириной шлица менее 9 мм или более 11 мм - не обеспечивает плотного зацепления
• Не рекомендовано для внешней установки без защиты от прямого воздействия осадков - хотя материал устойчив, открытые соединения могут задерживать влагу
• Не заменяет стационарные крепления при высоких вибрациях - для таких условий используйте дополнительно виброизоляцию или фиксаторы

Примеры использования

• Фиксация клеммных колодок в распределительном щите на монтажной рейке OBO BSC 10/11
• Установка терморегуляторов и контроллеров в промышленных панелях
• Крепление светильников и датчиков на потолочных или стеновых рейках в офисах
• Сборка временных испытательных стендов - гайку легко снять и переустановить

Практические советы

• Перед монтажом проверьте ширину шлица рейки - она должна точно соответствовать 9–11 мм
• Используйте болты с Т-образной головкой, совместимые с OBO - другие типы могут не захватывать гайку
• При длительной эксплуатации в сырых местах периодически проверяйте затяжку - даже нержавеющая сталь может “прикипеть” при постоянной нагрузке
• Гайка M10 A4 (ACMSN M10) не требует смазки, но при частом перемещении допустимо применение пищевой смазки на основе PTFE
• Артикулы 1147084 и acmsn m10 a4 - это один и тот же продукт; при заказе указывайте любой из них
