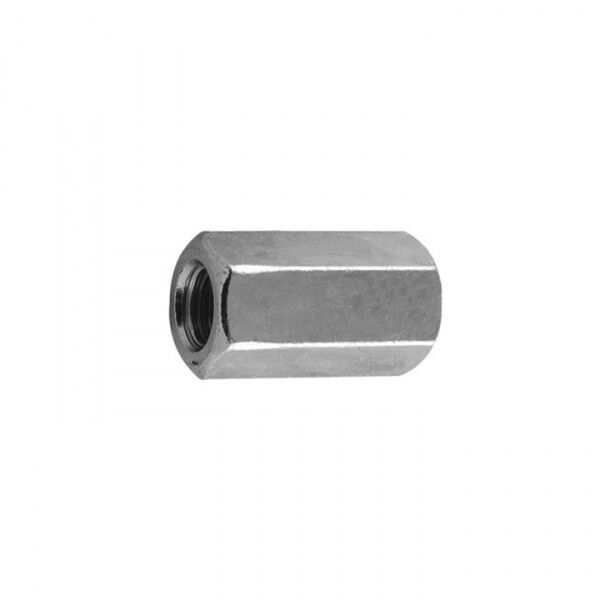

Гайка соединительная -Line PROxima М10, 17 мм EKF gsm10

Гайка соединительная М10 от EKF (арт. gsm10) - надёжный крепёжный элемент для сборки кабеленесущих систем из металлических лотков и профилей. Простая, проверенная конструкция обеспечивает прочное соединение деталей в монтажных конструкциях.

Назначение и область применения

Гайка соединительная М10 предназначена для фиксации элементов кабеленесущих систем: металлических лотков, стоек, кронштейнов и других компонентов серии EKF-Line. Используется там, где требуется быстрый и жёсткий соединительный узел - например, при монтаже трасс на стене, потолке или в технологических нишах. Подходит для промышленного оборудования, офисных помещений, объектов ЖКХ и энергетики.

Технические характеристики

• Метрический размер резьбы: M10 - соответствует болтам и шпилькам диаметром 10 мм
• Наличие сквозной резьбы: да - позволяет закручивать гайку с двух сторон
• Тип резьбы: метрическая - совместима с международными стандартами ISO
• Размер зева: 17 мм - подходит для ключей на 17
• Материал: сталь - обеспечивает механическую прочность
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Гайка соединительная М10 (EKF, арт. gsm10) совместима с болтами и шпильками M10 из серии EKF-Line. Устанавливается на предварительно просверленные отверстия в лотках или профилях. Для монтажа используется ключ на 17 мм. Гайка плотно фиксируется без люфта, не требует дополнительных прокладок. Работает в паре с другими элементами крепления EKF: шайбами, гроверами, контргайками.

Безопасность и стандарты

Изделие соответствует требованиям к качеству крепёжа для электромонтажных систем. Цинковое покрытие соответствует нормам GOST 9.305. Нагрузочная способность рассчитана на эксплуатационные нагрузки типичных кабельных трасс. Не содержит токсичных материалов, безопасно для работы в помещениях с персоналом.

Преимущества

• Универсальная форма - подходит для большинства стандартных лотков EKF-Line
• Цинковое покрытие продлевает срок службы даже в сырых средах
• Сквозная резьба позволяет использовать её как соединительную или регулируемую деталь
• Высокая точность изготовления - исключает перекосы и сложности при сборке
• Удобная кратность упаковки - оптимально для заказа нужного количества

Ограничения применения

• Не предназначен для использования в агрессивных химических средах - цинковое покрытие не выдерживает кислот и щелочей
• Не рекомендуется применять вместо специализированных антивибрационных креплений
• Подходит только для стальных элементов с отверстиями под M10; несовместима с пластиковыми или алюминиевыми профилями без подготовки
• Запрещено использовать при температуре выше +80 C - риск снижения прочности материала

Примеры использования

• Фиксация вертикальных стоек к горизонтальным лоткам в распределительном щите
• Соединение секций кабельного лотка при удлинении трассы
• Крепление кронштейнов для подвески кабельных каналов к потолку
• Сборка рам для монтажа автоматики на металлоконструкциях

Практические советы

• Перед установкой проверьте диаметр отверстия в лотке - он должен точно соответствовать M10
• Для долговечности используйте гайку вместе с плоской шайбой и контргайкой - особенно в вибрационных зонах
• Не затягивайте слишком сильно - переусилие может повредить резьбу в лотке
• При необходимости замены - гайка легко демонтируется обычным ключом на 17 мм
• Храните в сухом месте - хотя покрытие защищает от коррозии, длительное воздействие воды снижает срок службы
