Гибкая шина в ПВХ изоляции, 3x20x1мм, ном. ток 250А, длина 2 метра | R5BFC3201 DKC ДКС

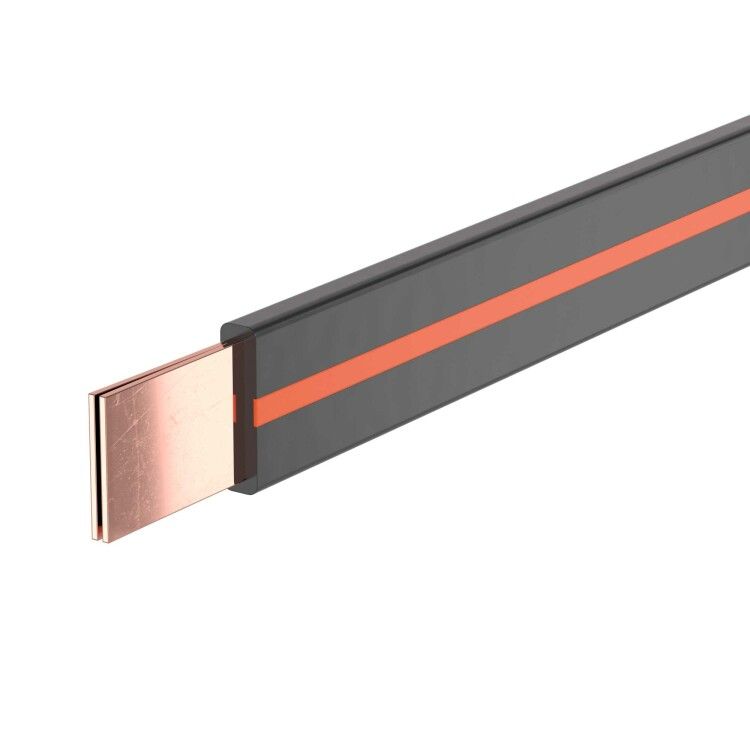

Гибкая шина в ПВХ изоляции, 3x20x1 мм, номинальный ток 250 А, длина 2 метра от бренда DKC (ДКС), артикул r5bfc3201 - это компактное и надёжное решение для передачи больших токов между элементами распределительных устройств, где требуется гибкость и устойчивость к механическим нагрузкам.

Назначение и область применения

Гибкая шина в ПВХ изоляции, 3x20x1 мм, номинальный ток 250 А, длина 2 метра предназначена для соединения силового оборудования в электрощитах, шинопроводах, трансформаторах и распределительных устройствах. Подходит там, где жесткие шины невозможно использовать из-за необходимости компенсации вибраций, температурного расширения или сложной геометрии монтажа. Часто применяется внутри ячеек КРУ, на входах/выходах автоматических выключателей, между трансформаторами и сборными шинами.

Технические характеристики

• Номинальный ток: 250 А - способна безопасно проводить ток до этого значения при нормальных условиях эксплуатации;
• Конструкция: пластинчатая - три медные пластины, расположенные параллельно, увеличивают площадь поперечного сечения и снижают сопротивление;
• Толщина каждой пластины: 1 мм - обеспечивает достаточную механическую прочность и теплостойкость;
• Ширина пластины: 20 мм - определяет плотность тока и совместимость с контактными зажимами;
• Изоляция: ПВХ - защищает от замыканий, влаги и внешних воздействий; имеет высокую электроизоляционную прочность;
• Ламинирование: да - поверхность пластин покрыта специальным слоем, предотвращающим окисление и улучшающим контакт при установке;
• Длина: 2 метра - стандартная длина для удобства транспортировки и монтажа; можно резать при необходимости;
• Материал основы: медь - обеспечивает низкое удельное сопротивление и долговечность.

Совместимость и монтаж

Гибкая шина в ПВХ изоляции, 3x20x1 мм, номинальный ток 250 А, длина 2 метра совместима с большинством стандартных зажимов и клеммных колодок, рассчитанных на ширину 20 мм и ток 250 А. Для монтажа используйте болтовые соединения с плоскими шайбами и контргайками - изоляция не требует снятия, достаточно продеть контакты через отверстия в изоляции. Убедитесь, что посадочные отверстия соответствуют диаметру болтов (обычно M8–M10). Не допускайте перегиба радиусом менее 40 мм - это повредит изоляцию и снизит надёжность контакта. Монтаж выполняйте при температуре от -10C до +40C.

Безопасность и стандарты

Гибкая шина в ПВХ изоляции, 3x20x1 мм, номинальный ток 250 А, длина 2 метра соответствует требованиям ГОСТ Р 50030.2 и IEC 61439 для внутренней проводки в распределительных устройствах. Изоляция ПВХ устойчива к возгоранию (класс горючести V-0 по UL 94). Температурный режим работы: от -25C до +70C. Не применять в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - они разрушают ПВХ.

Преимущества

• Высокая гибкость - позволяет легко адаптировать форму под сложные схемы монтажа без сварки или фланцев;
• Защита от короткого замыкания - монолитная ПВХ-изоляция исключает случайные контакты между фазами;
• Стабильность параметров - ламинирование предотвращает окисление меди, сохраняет низкое переходное сопротивление;
• Экономия времени - не требует изготовления жестких шин на заказ, готова к использованию сразу после доставки;
• Долговечность - срок службы более 25 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не предназначен для открытых наружных установок - ПВХ-изоляция чувствительна к УФ-излучению и перепадам температур выше +70C;
• Запрещено использование в помещениях с повышенной взрывоопасностью - отсутствует взрывозащита;
• Не рекомендуется для циклических изгибов с частотой более 1 раза в час - материал усталостно деформируется;
• Не подходит для токов выше 250 А - возможен перегрев и выход из строя изоляции;
• Недопустимо механическое давление на изоляцию - например, при затяжке болтов с моментом больше 10 Нм.

Примеры использования

• Соединение выводов трансформатора с вводом вводного автомата в щите 0,4 кВ;
• Переход от жесткой шины к модульным аппаратам в КРУ с вибрацией;
• Подключение частотного преобразователя к двигателю, когда требуется компенсация термического расширения;
• Обвязка силовой части инвертора в системах UPS;
• Сборка распределительных шинопроводов с необходимостью изменения направления трассы.

Практические советы

• Перед монтажом проверьте целостность изоляции - даже микроскопические трещины могут стать причиной пробоя;
• При резке шины используйте ножницы по металлу с острыми лезвиями - срез должен быть ровным, без заусенец;
• После монтажа протяните все болты контрольным моментом - не переусердствуйте, чтобы не повредить изоляцию;
• Для многократного использования в сервисе - запасайте шину длиной 2,5–3 м, чтобы иметь возможность перерезать её при износе контактов;
• Храните в сухом месте, при температуре +5…+30C - избегайте прямого солнца и нагревательных приборов.
