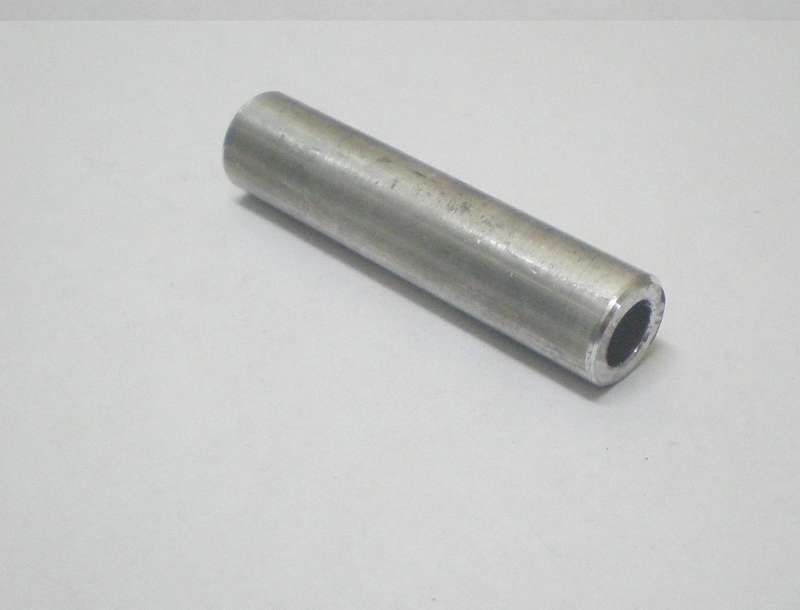

Гильза соединительная ГА 95-13 УХЛ3 опрес. алюм. CuPRO КЗОЦМ 5795

Гильза алюминиевая соединительная ГА 95-13 УХЛ3 (опрессовочная) от КЗОЦМ предназначена для надёжного соединения алюминиевых жил кабелей сечением 95 мм² методом опрессовки. Применяется в силовых сетях до 30 кВ, особенно там, где важна устойчивость к перепадам температур и механическая нагрузка.

Назначение и область применения

Гильза алюминиевая соединительная ГА 95-13 УХЛ3 используется для создания постоянного электрического контакта между двумя алюминиевыми жилами кабеля или провода. Подходит для монтажа и ремонта силовых линий в распределительных устройствах, на воздушных линиях, в кабельных трассах и внутри электрооборудования. Обеспечивает герметичное и долговечное соединение без сварки или пайки.

Технические характеристики

• Номинальное сечение: 95 мм² — соответствует жилам кабелей с таким же сечением.
• Материал: технический алюминий марки АД1 — обеспечивает хорошую электропроводность и коррозионную стойкость.
• Способ монтажа: опрессовка — требует специальных клещей или пресса для деформации гильзы вокруг жил.
• Ряд напряжений: до 30 кВ — допустимо использование в средневольтных сетях.
• Диапазон рабочих температур: от -70 °C до +45 °C — работает в суровых климатических условиях, включая Арктику и жаркие регионы.
• Форма поперечного сечения: круглая / секторная — совместима с жилами как округлой, так и секторной формы, часто встречающимися в многожильных кабелях.

Совместимость и монтаж

Гильза ГА 95-13 УХЛ3 рассчитана исключительно на алюминиевые жилы. Для соединения меди с алюминием требуется другая гильза — смешанные соединения недопустимы без переходных элементов.

При монтаже необходимо:

• Очистить жилы от оксидной плёнки и грязи;
• Вставить жилы в гильзу до упора — зазоры снижают надёжность контакта;
• Использовать матрицу пресса, соответствующую размеру гильзы — для 95 мм² рекомендуются матрицы с шагом 8–10 мм;
• Опрессовать минимум в двух местах — чтобы обеспечить равномерное давление по всей длине.

Не используйте обычные кусачки или плоскогубцы — они не обеспечивают нужного усилия и повредят соединение.

Безопасность и стандарты

Гильза ГА 95-13 УХЛ3 изготовлена в соответствии с требованиями ГОСТ 7385-78 и соответствует классу защиты IP67 по степени герметизации. Материал АД1 не содержит токсичных примесей, безопасен при обращении и не выделяет вредных веществ при нагреве.

Преимущества

• Высокая электропроводность — потери энергии минимальны, сравнимы с медью при том же сечении.
• Устойчивость к коррозии — благодаря чистому алюминию и плотному контакту после опрессовки.
• Легкость — вес гильзы ниже, чем у аналогичной медной, что удобно при работе на высоте или в труднодоступных местах.
• Стойкость к перепадам температур — сохраняет форму и контакт даже при экстремальном холоде (-70 °C).

Ограничения применения

• Не применяется для соединения медных жил — возможен гальванический эффект и быстрое разрушение контакта.
• Не предназначен для частых изгибов или подвижных соединений — только для стационарной фиксации.
• Не следует использовать в помещениях с повышенной влажностью без дополнительной изоляции — хотя сама гильза защищена, внешняя изоляция кабеля должна быть целой.
• Не рекомендуется для кабелей с сечением менее 70 мм² или более 120 мм² — не обеспечивается достаточное сжатие или перегрузка материала.

Примеры использования

• Соединение жил кабелей в распределительных пунктах 10–30 кВ на подстанциях.
• Ремонт поврежденных участков воздушных линий электропередачи.
• Подключение алюминиевых шин в трансформаторных будках.
• Монтаж кабельных ответвлений в промышленных цехах с агрессивными условиями (цеха металлургии, химпроизводства).

Практические советы

• Перед установкой проверьте внутренний диаметр гильзы — он должен свободно принимать две жилы 95 мм² без зазора и пережима.
• При использовании в холодном климате прогрейте гильзу до комнатной температуры перед опрессовкой — алюминий становится хрупким при -50 °C и ниже.
• Обязательно покрывайте место соединения термоусаживающейся трубкой или изолирующей лентой после опрессовки — это предотвращает попадание влаги и механические повреждения.
• Для массового монтажа выбирайте гильзы с маркировкой «УХЛ3» — они сертифицированы для работы в умеренно-холодном климате, включая Сибирь и Дальний Восток.
• Храните гильзы в сухом месте — длительное воздействие влаги может вызвать поверхностную оксидацию, которую сложно удалить без абразивов.
