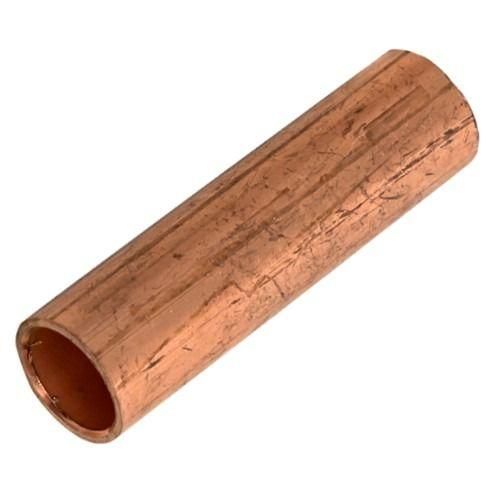

Гильза ЭРА ГМ 25-8 медная ГОСТ 23469.3-79 - Б0062613

Гильза ГМ 25-8 медная ГОСТ 23469.3-79 ЭРА - это надёжный элемент для соединения медных жил кабелей и проводов сечением до 25 мм2, предназначенный для работы в сетях до 10 кВ. Продукт соответствует государственному стандарту и выпускается компанией ЭРА.

Назначение и область применения

Гильза ГМ 25-8 медная ГОСТ 23469.3-79 ЭРА используется для создания механически прочного и электрически надёжного соединения между двумя медными жилами. Подходит для силовых кабелей и проводов с круглой формой сечения, применяемых в распределительных устройствах, трансформаторных подстанциях, кабельных линиях и на объектах энергетической инфраструктуры. Напряжение до 10 кВ позволяет использовать её в средневольтовых сетях.

Технические характеристики

• Номинальное поперечное сечение: 25 мм2 - оптимальна для жил этого размера; допускается использование с проводниками до 35 мм2 при соблюдении условий обжима;
• Материал: медь марки М2 - высокая электропроводность и устойчивость к коррозии;
• Ряд напряжений: 10 кВ - обеспечивает безопасную работу в средневольтовых системах;
• Тип подключения: ударный - требует применения специального обжимного инструмента с матрицей;
• Способ монтажа: универсальный - совместим с различными типами обжимных клещей;
• Форма жил: круглая - не плоские или многожильные сплющенные проводники;
• Покрытие: без покрытия - поверхность голая, без олова, никеля или других антикоррозийных слоёв;
• Исполнение: стандартное - соответствие ГОСТ 23469.3-79.

Совместимость и монтаж

Гильза ГМ 25-8 медная ГОСТ 23469.3-79 ЭРА предназначена исключительно для медных жил. Соответствует требованиям ГОСТ к проводам 5–6 классов гибкости. Для жил 2–3 классов гибкости (более мягкие, часто используемые в бытовой проводке) требуется проверить совместимость по специальным таблицам производителя - возможен перегрев или недостаточное давление при обжиме.

Обязательно используйте профессиональный обжимной инструмент с подходящими матрицами. Обжим выполняется одним импульсом - равномерное деформирование гильзы гарантирует минимальное переходное сопротивление. Не допускается обжим обычным плоскогубцами или кусачками.

Безопасность и стандарты

Производится в соответствии с ГОСТ 23469.3-79 - государственным стандартом на силовые гильзы для кабельных соединений. Сертифицирована для применения в электроустановках до 10 кВ. Отсутствие защитного покрытия не снижает долговечность при правильном монтаже внутри закрытых соединительных коробок или трубопроводов.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери мощности в месте соединения;
• Жесткая структура трубы М2 сохраняет форму после обжима, предотвращая ослабление контакта;
• Соответствие ГОСТ гарантирует взаимозаменяемость с другими изделиями того же стандарта;
• Не содержит легирующих компонентов - не образуют оксидов, которые повышают сопротивление;
• Цилиндрическая форма удобна для установки в ограниченном пространстве.

Ограничения применения

• Не для алюминиевых или комбинированных (медно-алюминиевых) жил - вызывает электрохимическую коррозию;
• Запрещено использовать вне герметичных корпусов или защищённых каналов - открытый контакт подвержен окислению;
• Не предназначен для частых изгибов или вибрационных нагрузок - место соединения должно быть фиксировано;
• Не заменяет ответвительные зажимы или муфты - только прямое соединение двух концов жил.

Примеры использования

• Соединение жил кабеля КВВГ 3×25 мм2 при ремонте трассы в цеху;
• Перепайка участка силового кабеля на подстанции 6(10) кВ;
• Монтаж ответвлений от основной шины в распределительном щите;
• Замена повреждённого участка кабеля в туннеле или коллекторе.

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - лишняя часть жилы выступает и создаёт риск пробоя;
• Очистите жилы от оксида и грязи перед вставкой - даже микроскопические частицы увеличивают сопротивление;
• Выбирайте инструмент с матрицей, указанной производителем для GМ 25-8 - неверный инструмент даёт плохой контакт;
• Проверьте качество обжима: гильза должна плотно охватывать жилу, без видимых трещин или выпирающих кромок;
• При работе в условиях повышенной влажности - после монтажа заполняйте соединение термоусадочной трубкой или герметиком.
