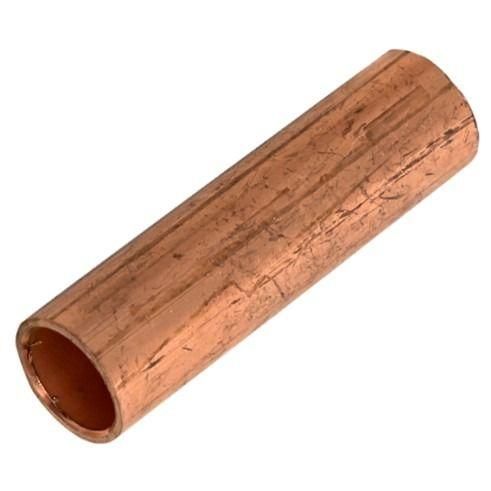

Гильза ЭРА ГМ 2,5-2,6 медная ГОСТ 23469.3-79 - Б0062608

Гильза медная ГМ 2,5-2,6 ГОСТ 23469.3-79 от бренда ЭРА предназначена для надёжного соединения медных жил проводов и кабелей сечением 2,5 мм2, работает в сетях до 10 кВ. Артикул б0062608 соответствует требованиям ГОСТ 23469.3-79 и подходит для профессионального монтажа силовых цепей.

Назначение и область применения

Гильза медная ГМ 2,5-2,6 ГОСТ 23469.3-79 используется для создания механически прочных и электрически надёжных соединений между одножильными или многожильными медными проводниками. Применяется в распределительных устройствах, кабельных ответвлениях, заземляющих контурах и других местах, где требуется постоянное соединение без доступа для обслуживания. Подходит для кабелей напряжением до 10 кВ, включая силовые и контрольные линии.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2
• Материал: медь марки М2 (высокоочищенная, высокой электропроводности)
• Тип подключения: ударный соединительный элемент - требует обжима специальным инструментом
• Ряд напряжений: до 10 кВ
• Способ монтажа: универсальный - совместим с большинством обжимных клещей
• Форма: трубчатая, внутренний диаметр подходит для круглых проводов
• Покрытие: без антикоррозийного слоя - медь открытая
• Исполнение: стандартное согласно ГОСТ 23469.3-79

Совместимость и монтаж

Гильза ГМ 2,5-2,6 ГОСТ 23469.3-79 рассчитана на проводники 5–6 класса гибкости (многожильные). Для жил 2–3 класса гибкости (более плотные, менее гибкие) следует проверить соответствие по таблице производителя - возможна необходимость выбора другого размера. Обязательно используйте специализированный обжимной инструмент с матрицей, подходящей под тип гильзы. Недостаточно усилия или неверная матрица снижают контактную площадь и увеличивают риск перегрева.

Безопасность и стандарты

Производится в соответствии с ГОСТ 23469.3-79 - государственным стандартом на медные гильзы для соединения кабелей. Соответствие гарантирует допустимые значения сопротивления контакта, механическую прочность и термическую устойчивость. Условия эксплуатации: температурный режим от –50C до +70C, в помещениях и на открытом воздухе при защищённом расположении.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери энергии в месте соединения
• Обеспеченная стандартизацией форма позволяет гарантировать качество при использовании сертифицированного инструмента
• Открытая медь без покрытия исключает риск отслоения или химической реакции с другими материалами
• Простая конструкция - нет деталей, которые можно потерять или повредить при монтаже

Ограничения применения

• Не предназначен для алюминиевых проводов - применение вызывает электрохимическую коррозию
• Не имеет изоляционной оболочки - после обжима место соединения обязательно изолируется (термоусадка, изолента, рукав)
• Не рекомендуется для частых перемещений или вибраций - не является гибким соединителем
• Не подходит для автоматических систем сборки - требует ручного обжима

Примеры использования

• Соединение фазных жил в распределительной коробке среднего напряжения
• Запайка концов кабеля перед подключением к шинному блоку КРУ
• Объединение нескольких жил в одном выводе заземления
• Переход от многожильного кабеля к одножильному проводу в щите управления

Практические советы

• Выбирая гильзу, ориентируйтесь на реальное сечение жилы - не на маркировку кабеля. Например, кабель 2×2,5 мм2 может иметь фактическое сечение 2,3–2,4 мм2; гильза ГМ 2,5-2,6 всё равно подойдёт
• Перед обжимом удалите изоляцию точно на длину гильзы - лишняя часть не должна выступать
• Проверьте глубину входа жилы в гильзу: она должна полностью войти, чтобы обжим был равномерным
• После обжима осмотрите соединение: нет ли трещин, деформаций, следов проскальзывания
• Артикул б0062608 - один из самых распространённых в линейке ЭРА; всегда сверьтесь с каталогом при закупках партий
