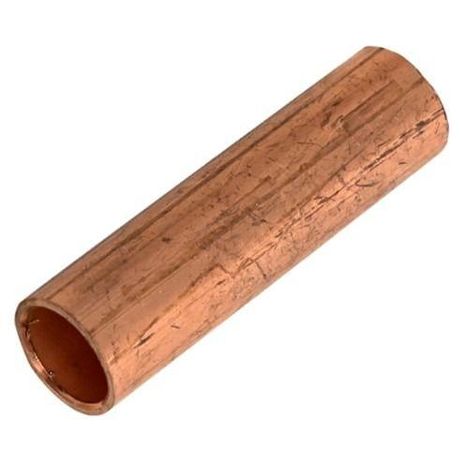

Гильза ЭРА ГМ 35-9 медная ГОСТ 23469.3-79 - Б0062626

Гильза ГМ 35-9 медная ГОСТ 23469.3-79 ЭРА предназначена для надёжного соединения медных жил кабелей и проводов сечением до 35 мм2, особенно в силовых цепях до 10 кВ. Этот тип гильзы широко применяется в электроустановках, где важна механическая прочность и высокая электропроводность соединения.

Назначение и область применения

Гильза ГМ 35-9 медная ГОСТ 23469.3-79 ЭРА используется для опрессовки медных жил в местах ответвлений, соединений или заделок. Подходит для работы с кабелями и проводами, имеющими сечение от 16 до 35 мм2. Применяется в распределительных устройствах, трансформаторных подстанциях, на участках прокладки кабельных трасс, а также при ремонте и модернизации старых сетей. Особенно эффективна там, где требуется долговременная герметичность и устойчивость к нагрузкам.

Технические характеристики

• Материал: медь марки М2 (высокоочищенная, электротехническая)
• Номинальное сечение жил: 35 мм2
• Работает с кабелями до 10 кВ
• Соответствие стандарту: ГОСТ 23469.3-79
• Поддерживает жилы 5-го и 6-го классов гибкости
• Форма: трубчатая, односторонняя запрессовка
• Длина: соответствует требованиям ГОСТ (не указана явно, но совпадает с эталонными размерами для 35 мм2)

Совместимость и монтаж

Гильза ГМ 35-9 медная ГОСТ 23469.3-79 ЭРА совместима исключительно с медными жилами. Для многожильных проводов 5–6 класса гибкости - установка выполняется прямо. Для более жестких жил 2–3 класса гибкости (например, одножильный ПУНП) следует сверяться с таблицей подбора гильз по фактическому внешнему диаметру - сечение может не совпасть с реальным объемом жилы.

Обжим осуществляется только специализированным инструментом - hydraulic or mechanical press with matrix for 35 mm². Недостаточно обычных клещей. Обжим должен быть выполнен двумя-тремя равномерными ударами по всей длине гильзы, чтобы обеспечить плотную контактную поверхность без повреждения меди.

Безопасность и стандарты

Производится в соответствии с ГОСТ 23469.3-79, что гарантирует соответствие требованиям к электропроводности, термической стойкости и механической прочности. Соединение с использованием этой гильзы допускается в системах с рабочим напряжением до 10 кВ. Сертифицировано для использования в закрытых помещениях и защищённых каналах. Не предназначен для открытой прокладки без защиты от воздействий окружающей среды.

Преимущества

• Высокая электропроводность благодаря материалу М2 - минимальные потери энергии
• Стандартная форма и размеры обеспечивают взаимозаменяемость с другими изделиями по ГОСТ
• Изготовление из мягкой меди позволяет легко формовать соединение без растрескивания
• Устойчивость к коррозии внутри изоляционной системы
• Не требует пайки - снижает риск перегрева и увеличивает скорость монтажа

Ограничения применения

• Не для алюминиевых или комбинированных жил - возможен химический эффект и потеря контакта
• Запрещено применять без обжимного инструмента - попытки зажать руками или плоскогубцами приведут к плохому контакту
• Не предназначена для постоянного нахождения во влажной среде без дополнительной герметизации
• Не подходит для частых изгибов после монтажа - место соединения становится точкой повышенной жёсткости
• Не используйте для жил меньше 16 мм2 - будет слишком большой зазор, снижающий надёжность

Примеры использования

• Соединение фазных жил в распределительном щите 10 кВ
• Переход между кабелем КВВГ 3×35 и шиной в трансформаторной будке
• Запайка конца кабеля перед входом в бронированную муфту
• Ремонт разрывов в кабеле на элеваторе или конвейере с высокой нагрузкой

Практические советы

• Перед обжимом обязательно зачистите жилы на длину, равную половине длины гильзы - лишний изолятор вызывает плохой контакт
• Проверьте внутреннюю часть гильзы - она должна быть чистой, без следов масла или грязи
• Выбирая гильзу, ориентируйтесь на суммарное сечение всех жил, которые будут помещены внутрь - не просто на одну жилу
• Для жил 2–3 класса гибкости проверьте таблицу соответствия в документации ЭРА - иногда нужна гильза большего размера
• После обжима осмотрите соединение: должны остаться два-три вдавленных кольца, без трещин и выступов меди
