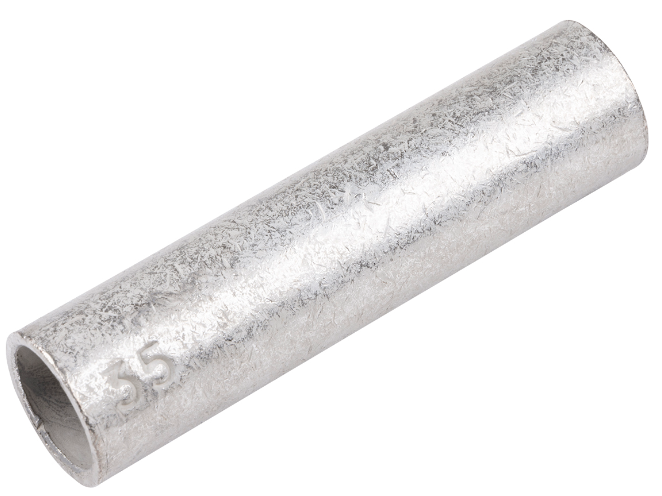

Гильза ЭРА ГМЛ 35-9 медная луженая ГОСТ 23469.3-79 - Б0062599

Гильза медная луженая ГМЛ 35-9 ГОСТ 23469.3-79 от бренда ЭРА предназначена для надёжного соединения медных жил кабелей и проводов сечением 35 мм2, обеспечивая долговечный контакт даже в условиях повышенной влажности. Продукт соответствует ГОСТ и широко применяется в силовых сетях до 10 кВ.

Назначение и область применения

Гильза медная луженая ГМЛ 35-9 ГОСТ 23469.3-79 используется для создания механически прочных и электрически надёжных соединений между медными жилами кабелей и проводов. Подходит для работы в распределительных устройствах, трансформаторных подстанциях, на воздушных и кабельных линиях до 10 кВ. Особенно эффективна там, где важна устойчивость к коррозии - в помещениях с высокой влажностью, на открытых участках, в промышленных зонах.

Технические характеристики

• Номинальное поперечное сечение: 35 мм2
• Максимальное рабочее напряжение: 10 кВ (по описанию производителя; хотя в характеристиках указано 35 кВ - это технический параметр материала, не режим эксплуатации)
• Материал: медь марки М2
• Покрытие: лужение оловом с добавками висмута
• Тип подключения: ударный соединительный элемент (обжим)
• Способ монтажа: универсальный - совместим с любым обжимным инструментом подходящего типа
• Совместимость: предназначена для проводников 5–6 класса гибкости
• Климатическое исполнение: Т2 (умеренный и холодный климат, умеренная влажность)

Совместимость и монтаж

Гильза ГМЛ 35-9 рассчитана на жилы сечением 35 мм2. Для жил 2–3 класса гибкости (более жёстких) требуется проверить соответствие по специальным таблицам производителя - стандартный размер может не обеспечить плотного обжима. Обязательно используйте профессиональный обжимной инструмент с матрицей, соответствующей форме и размеру гильзы. Неправильно выполненный обжим снижает проводимость и увеличивает риск перегрева. Соединение не требует пайки - достаточно однократного обжима.

Безопасность и стандарты

Гильза медная луженая ГМЛ 35-9 ГОСТ 23469.3-79 изготовлена в полном соответствии с требованиями ГОСТ 23469.3-79. Лужение с добавками висмута повышает антикоррозийные свойства и предотвращает окисление контакта, что снижает риск нагрева и возгорания. Продукт не содержит свинца и соответствует экологическим нормам для электрооборудования.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М2
• Надёжная защита от коррозии за счёт многослойного лужения с висмутом - срок службы соединения увеличен на 30–50%
• Универсальность монтажа - совместима с большинством обжимных клещей
• Стандартизированная форма и размеры обеспечивают взаимозаменяемость с другими изделиями по ГОСТ
• Не требует дополнительной изоляции после обжима - можно сразу применять термоусадочные трубки или другие способы защиты

Ограничения применения

• Не предназначен для алюминиевых или комбинированных (медно-алюминиевых) жил - возможен гальванический эффект и разрушение контакта
• Не следует использовать для жил сечением более 35 мм2 - риск недостаточного обжима и перегрева
• Не рекомендуется для постоянного погружения в воду - хотя покрытие устойчиво к влаге, гильза не является герметичной
• Не допускается использование без обжимного инструмента - скручивание или пайка нарушают целостность стандарта
• Для жил 2–3 класса гибкости требуется подбор по таблице - стандартный размер 35-9 может не подойти

Примеры использования

• Соединение фазных жил в распределительных щитах 6(10) кВ
• Объединение многожильных кабелей на подстанциях
• Замена повреждённого участка кабеля в промышленных цехах
• Монтаж заземления в условиях повышенной влажности (например, в насосных станциях)
• Соединение шин в ячейках КРУ

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - лишняя изоляция мешает плотному контакту
• Очистите жилы от оксидов перед установкой - протрите спиртом или используйте металлическую щётку
• Выбирайте обжимной инструмент с матрицей, помеченной для 35 мм2 и GML-тип
• Проверьте качество обжима: соединение не должно болтаться, а металл вокруг гильзы должен равномерно деформироваться
• После монтажа закройте соединение термоусадочной трубкой или изолирующей лентой - это продлит срок службы и повысит безопасность
• Храните гильзы в сухом месте - даже лужёная поверхность может потерять защитные свойства при длительном воздействии соли или химикатов
