Гильза кабельная ГМ 35-10 (уп.5шт) Rexant 07-5357-1 MEET

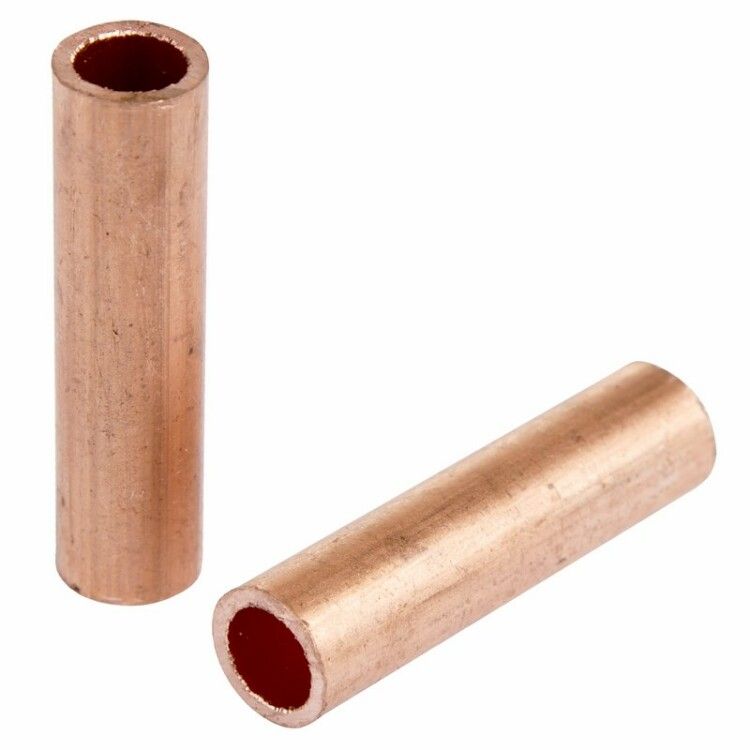

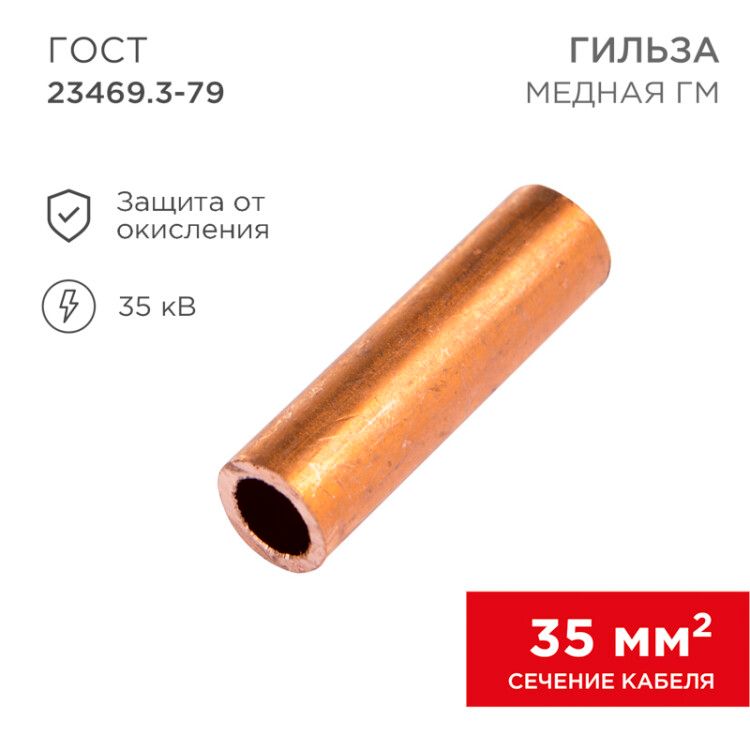

Гильза кабельная медная ГМ 35-10 (35 мм2 – Ø 10 мм) - это стыковой соединитель из меди, предназначенной для надёжного соединения медных жил кабелей и проводов методом опрессовки. Бренд Rexant предлагает эту модель в упаковке по 5 штук (артикулы etm07-5357-1 / 07-5357-1), она подходит для работ на сетях до 35 кВ и применяется там, где важна долговечность и минимальное переходное сопротивление.

Назначение и область применения

Гильза кабельная медная ГМ 35-10 используется для создания прочного и электрически надёжного соединения между двумя медными жилами кабеля или провода. Применяется при монтаже распределительных устройств, силовых кабельных линий, подстанций, трансформаторных пунктов и других объектов среднего напряжения. Подходит для работы в закрытых помещениях и на открытых участках, защищённых от прямого контакта с осадками.

Технические характеристики

• Материал: медь марки М2 - обеспечивает высокую электропроводность и термическую стабильность;
• Номинальное сечение: 35 мм2 - соответствует жилам кабелей такого же сечения;
• Внутренний диаметр: 10 мм - позволяет свободно проходить одножильным или многожильным проводникам указанного сечения;
• Тип соединения: стыковый - соединяет два конца проводника в одну линию без ответвлений;
• Форма: длинная - увеличивает зону опрессовки, снижает риск перегрева и улучшает механическую прочность;
• Номинальный ток: 135 А - допустимая нагрузка при нормальных условиях эксплуатации;
• Уровень напряжения: до 35 кВ - рассчитана на использование в сетях среднего класса напряжения;
• Покрытие: без покрытия - поверхность голая, требует защиты после установки (например, термоусадочными трубками);
• Количество ответвлений: 0 - исключительно для прямого соединения двух проводов;
• Стандарт: ГОСТ 23469.3-79 - соответствие государственному регламенту на медные гильзы.

Совместимость и монтаж

Гильза ГМ 35-10 совместима с любыми медными жилами сечением 35 мм2 - как однопроволочными, так и многопроволочными. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей под размер гильзы. Убедитесь, что глубина запрессовки соответствует длине рабочей части гильзы - недостаточно плотная опрессовка вызывает повышенное сопротивление, слишком сильная - деформирует металл и снижает срок службы. После опрессовки рекомендуется герметизировать место соединения термоусадочной трубкой или изоляционной лентой, особенно при использовании вне помещений.

Безопасность и стандарты

Произведено согласно ГОСТ 23469.3-79, который гарантирует качество материала, точность геометрии и безопасность эксплуатации в электроустановках до 35 кВ. Отсутствие покрытия делает её не самозащитной - необходимо применять дополнительную изоляцию. Напряжение выше 35 кВ использовать нельзя - это выходит за пределы сертифицированной области применения.

Преимущества

• Высокая электропроводность благодаря чистой меди М2 - минимизация потерь энергии;
• Длинная форма - равномерное распределение давления при опрессовке, снижение вероятности трещин и перегрева;
• Стандартизированная конструкция - гарантированная совместимость с пресс-матрицами и другими комплектующими;
• Рассчитана на длительную эксплуатацию - устойчива к циклическим нагревам при работе под нагрузкой.

Ограничения применения

• Не алюминиевые или комбинированные (медно-алюминиевые) жилы - возможен электрохимический контакт и разрушение соединения;
• Не предназначена для использования без последующей изоляции - голая медь подвержена окислению и коррозии;
• Запрещено применять при температуре ниже -40C без предварительного прогрева - медь становится хрупкой;
• Не следует использовать в местах постоянного контакта с агрессивными жидкостями (кислоты, щёлочи) даже при наличии изоляции - материал не защищён антикоррозийным слоем.

Примеры использования

• Соединение фазных жил в распределительном щите 10/35 кВ;
• Объединение кабелей при замене участка ЛЭП;
• Монтаж заземляющих контуров в промышленных цехах;
• Перепайка старых кабельных линий при модернизации систем питания.

Практические советы

• Выбирайте пресс-клещи с матрицей, точно соответствующей диаметру гильзы - для ГМ 35-10 обычно нужна матрица 8–12 мм;
• Проверьте, чтобы жила полностью вошла в гильзу - не менее 80% её длины должно находиться внутри;
• После опрессовки проверьте соединение на прочность легким растяжением - если жила выскальзывает, соединение некачественное;
• Храните гильзы в сухом месте - хотя они не имеют покрытия, влажность способствует образованию оксидной плёнки, которая затрудняет контакт;
• Упаковка содержит 5 штук - удобно для партийного монтажа, экономичнее, чем покупка по одной единице.
