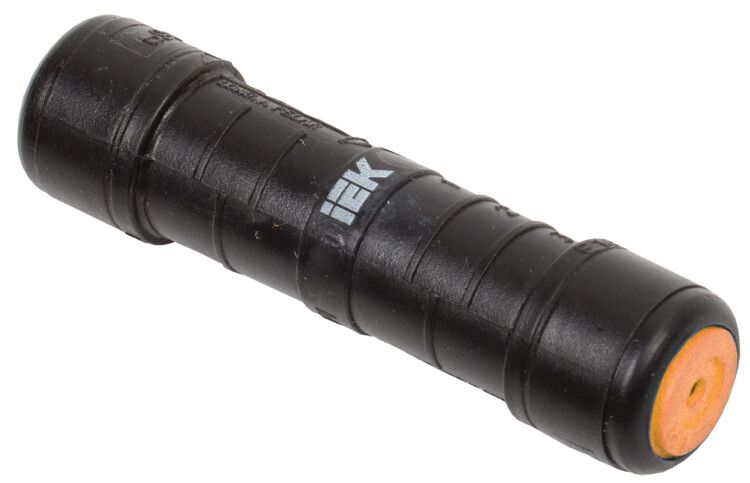

Гильза изолированная абонентская ГИА 10-25 (MJPB 10-25) | UZA-22-D10-D25 IEK

Гильза изолированная абонентская ГИА 10-25 (MJPB 10-25) от IEK предназначена для надёжного электрического и механического соединения самонесущих проводов СИП с алюминиевыми или медными многопроволочными жилами. Устройство обеспечивает защиту от коррозии, снижает потери энергии и выдерживает экстремальные температуры - от -60 до +80 C.

Назначение и область применения

Гильза изолированная абонентская ГИА 10-25 (MJPB 10-25) используется для создания соединений между проводами, которые не испытывают механического натяжения. Подходит для монтажа в воздушных линиях электропередачи, особенно при работе с самонесущими изолированными проводами (СИП). Применяется там, где требуется безопасное и долговечное соединение алюминиевых и медных жил - например, при подключении кабеля к столбу, трансформатору или вводному устройству здания.

Технические характеристики

• Номинальное сечение: 25 мм2 - подходит для проводов с таким же сечением жилы
• Рабочее напряжение: до 1000 В - рассчитана на использование в сетях низкого напряжения
• Материал гильзы: алюминий - совместим с алюминиевыми и медными проводниками
• Тип жилы: многопроволочные круглые или секторные - подходит для гибких проводов
• Диапазон рабочих температур: от -60 C до +80 C - работает в суровых климатических условиях
• Изоляция: UV-устойчивый полимер - не трескается на солнце, не боится дождя и перепадов температур
• Заполнение внутренней полости: специальная контактная смазка - предотвращает окисление алюминия и снижает сопротивление контакта

Совместимость и монтаж

Гильза изолированная абонентская ГИА 10-25 (MJPB 10-25) предназначена для опрессовки с помощью специального клещей. Соответствие сечения провода и гильзы обязательно - нельзя использовать для проводов меньше 25 мм2 или больше. Цвет герметизирующего кольца указывает на подходящее сечение - проверьте соответствие перед установкой. Монтаж возможен как на алюминиевых, так и на медных проводах. При использовании меди механическая прочность соединения снижается - допустима лишь 20% от прочности провода, тогда как для СИП - до 40%. После опрессовки изоляция должна плотно прилегать к проводу без повреждений.

Безопасность и стандарты

Гильза изолированная абонентская ГИА 10-25 (MJPB 10-25) соответствует требованиям к изолированным соединениям для распределительных сетей. Полимерная изоляция обеспечивает электробезопасность при работе под напряжением до 1000 В. Контактная смазка внутри гильзы исключает риск возникновения электрохимической коррозии при соединении алюминия и меди - это важный фактор безопасности в длительной эксплуатации.

Преимущества

• Защита от окисления алюминия благодаря внутренней смазке - продлевает срок службы соединения
• Стабильно низкое контактное сопротивление - минимизирует нагрев и потери электроэнергии
• UV-стойкая изоляция - не теряет свойств под прямыми солнечными лучами
• Универсальность - подходит для алюминиевых и медных проводов одинакового сечения
• Автоматическая герметизация - кольцо на конце предотвращает попадание влаги и пыли

Ограничения применения

• Не применяется для проводов с сечением менее 25 мм2 - не обеспечит нужную площадь контакта
• Не предназначен для соединений, работающих под высоким механическим натяжением - только для ненагруженных участков
• При использовании с медным проводом максимальная допустимая нагрузка снижается до 20% от прочности провода - важно соблюдать этот лимит
• Не рекомендуется применять в местах постоянного физического воздействия - например, рядом с движущимися механизмами

Примеры использования

• Соединение СИП с входным кабелем в дом через ответвительную гильзу
• Подключение алюминиевого провода к медной шине в распределительном щите
• Объединение двух участков СИП на опоре при ремонте ЛЭП
• Монтаж в районах с холодным климатом - например, в Сибири или на Дальнем Востоке

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину гильзы - не более и не менее
• Используйте только подходящие клещи для гильз типа MJPB - некорректный инструмент повредит соединение
• Проверяйте цвет герметизирующего кольца - он должен совпадать с сечением провода (25 мм2)
• После монтажа осмотрите гильзу: изоляция не должна иметь трещин, а форма опрессовки - быть равномерной
• При замене старого соединения - всегда используйте новую гильзу, даже если старая выглядит целой
• Учитывайте посадочный диаметр: гильза ГИА 10-25 (MJPB 10-25) рассчитана именно на 25 мм2 - не пытайтесь “подогнать” под меньший провод
