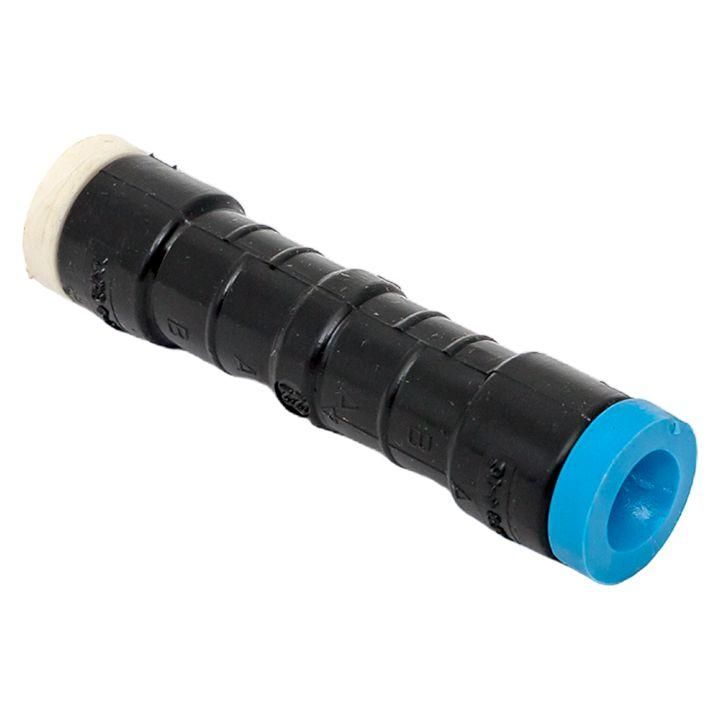

Гильза изолированная абонентская MJPB 4-16 инд. упак. | mjpb4-16-r EKF

Гильза изолированная абонентская MJPB 4-16 от EKF используется для надёжного и герметичного соединения жил проводов СИП при монтаже абонентских ответвлений. Артикул MJPB4-16-R обеспечивает безопасную передачу тока за счёт внутренней контактной смазки и эластомерной изоляции, выдерживающей экстремальные условия окружающей среды.

Назначение и область применения

Гильза изолированная абонентская MJPB 4-16 применяется исключительно для соединения жил самонесущего изолированного провода (СИП) при выполнении ответвлений от ЛЭП к домам, хозяйственным постройкам и другим объектам. Подходит для работы на воздушных линиях напряжением до 1 кВ. Конструкция гарантирует герметичность соединения, предотвращает попадание влаги и окисление контактов.

Технические характеристики

• Максимальное сечение жилы: 16 мм2
• Рабочий диапазон температур: от –60 C до +80 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Устойчивость к УФ-излучению и атмосферным воздействиям
• Цвет изоляционного кольца: красный - указывает на сечение 4–16 мм2
• Заполнение: специальная контактная смазка для снижения переходного сопротивления

Совместимость и монтаж

Гильза MJPB 4-16 совместима только с проводами СИП сечением от 4 до 16 мм2. Для установки требуется пресс-клещи с матрицей, соответствующей форме гильзы. Соединение выполняется путём однократной опрессовки - без нагрева или сварки. После монтажа проверьте целостность изоляции и равномерность деформации корпуса.

Безопасность и стандарты

Гильза изолированная абонентская MJPB 4-16 соответствует требованиям к электроустановкам для внешних сетей. Применяется в соответствии с ПУЭ и ГОСТ Р 55943-2014 для изолированных соединений СИП. Наличие эластомерной изоляции исключает риск пробоя даже при повышенной влажности.

Преимущества

• Автоматическая герметизация благодаря плотному прилеганию эластомерных колец
• Защита от коррозии и окисления - контактная смазка сохраняет проводимость долгие годы
• Цветовая маркировка позволяет быстро выбрать нужную гильзу по сечению
• Высокая механическая прочность - 50% от прочности самого провода СИП
• Не требует обслуживания после установки

Ограничения применения

• Не для соединения медных и алюминиевых жил разного материала - только однородные жилы СИП
• Не предназначен для использования внутри зданий или в распределительных щитах
• Не допускается использование с проводами меньшего сечения (менее 4 мм2) - возможна потеря герметичности
• Не заменяет муфты для ответвлений с нагрузкой выше 100 А - для больших токов используйте другие типы соединителей

Примеры использования

• Подключение частного дома к воздушной линии СИП 4×16
• Обустройство ответвления к гаражу, теплице или забору освещения
• Ремонт поврежденного участка СИП на столбе без демонтажа всей линии
• Монтаж новых точек потребления в деревянном массиве или сельской местности

Практические советы

• Перед опрессовкой удалите изоляцию с жил точно на длину рабочей части гильзы - перегиб или недостаток изоляции снижают надёжность
• Выбирайте пресс-клещи с матрицей, указанной производителем для модели MJPB4-16-R
• Проверяйте цвет кольца: красный = 4–16 мм2; другие цвета подходят для других сечений
• После монтажа протестируйте соединение тестером на отсутствие скачков сопротивления
• Храните гильзы в сухом месте - хотя они устойчивы к влаге, длительное хранение во влажной среде может повредить смазку
