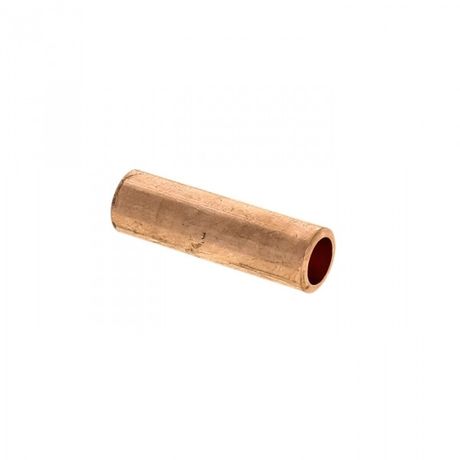

Гильза соединительная медная GT-95-15 (ГМ) EKF PROxima |

Гильза соединительная медная (ГМ) от EKF PROxima - это надёжное решение для соединения медных жил кабелей с номинальным сечением 95 мм2. Применяется в силовых цепях до 35 кВ, обеспечивает механическую прочность и электрический контакт при опрессовке. Артикул gt-95-15 соответствует требованиям промышленного монтажа.

Назначение и область применения

Гильза соединительная медная (ГМ) предназначена для создания постоянного, герметичного и механически устойчивого соединения между двумя медными жилами кабеля. Подходит для работы в распределительных устройствах, кабельных муфтах, подстанциях и других местах, где требуется высокая надёжность контакта. Используется исключительно с медными проводниками - не совместима с алюминием.

Технические характеристики

• Материал: Медная труба марки КВ, изготовленная методом холодной протяжки - обеспечивает однородность металла и минимальное сопротивление.
• Номинальное сечение: 95 мм2 - рассчитана на жилы именно этого сечения; использование с меньшими или большими жилами снижает надёжность соединения.
• Номинальный ток: 265 А - допустимый длительный ток при нормальных условиях эксплуатации.
• Номинальное напряжение: 35 кВ - применяется в средневольтных сетях.
• Длина и форма: Длинная гильза - увеличенная рабочая зона для равномерного распределения давления при опрессовке.
• Внутренний диаметр: 15 мм - позволяет свободно проходить медной жиле сечением 95 мм2.
• Наружный диаметр: 18 мм - влияет на выбор инструмента и размера гильзы при компоновке в муфте.
• Цвет: Бронзовый - естественный цвет меди после термической обработки, не является покрытием.
• Защитное покрытие: Отсутствует - требует внешней защиты (изоляционные материалы, термоусадочные трубки) при установке в открытых участках.
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала при соблюдении условий монтажа.

Совместимость и монтаж

Гильза соединительная медная (ГМ) совместима с любыми медными жилами, имеющими сечение 95 мм2, включая многожильные и однопроволочные. Подходит для лакированной изоляции - не повреждает её при правильном монтаже. Монтаж осуществляется только способом опрессовки специальными клещами с матрицей, подходящей по размеру (диаметр 18 мм). Для качественного соединения необходимо использовать два-три отпечатка на каждом конце гильзы. Нельзя применять пайку, сварку или болтовые соединения - это нарушает гарантию и создаёт риск перегрева.

Безопасность и стандарты

Произведена в соответствии с требованиями к материалам для силового оборудования. Исполнение УХЛЗ - допускает работу при температуре от −40C до +40C и повышенной влажности. Без покрытия - не содержит свинца, хрома или других токсичных элементов. Соответствует требованиям безопасности для электромонтажа в закрытых помещениях и наружных установках при наличии дополнительной изоляции.

Преимущества

• Высокая электропроводность меди - минимизация потерь энергии и нагрева в месте соединения.
• Сквозная конструкция - позволяет легко вводить две жилы и контролировать глубину запрессовки.
• Увеличенная длина - обеспечивает более равномерное распределение усилия при опрессовке, снижает риск трещин и плохого контакта.
• Отсутствие покрытия - предотвращает отслоение, окисление и потерю проводимости со временем.
• Совместимость с лаковой изоляцией - не требует удаления защитного слоя перед монтажом, что ускоряет процесс.

Ограничения применения

• Не используется для алюминиевых или комбинированных (алюмомедных) жил - возможна электрохимическая коррозия.
• Не предназначен для работы вне изоляционной системы - без термоусадки или бандажа подвержена воздействию влаги и механическим нагрузкам.
• Не рекомендуется для частых перемещений или вибраций - не имеет гибкого корпуса, может растрескаться при динамических нагрузках.
• Требует точного подбора инструмента - некорректная матрица приведёт к недостаточной опрессовке или деформации.

Примеры использования

• Соединение фазных жил кабелей 10/35 кВ в кабельных камерах подстанций.
• Ремонт повреждённых участков силового кабеля в промышленных цехах.
• Объединение двух кабелей в распределительном щите при модернизации сети.
• Монтаж в кабельных муфтах типа КМ-35 для воздушных линий.

Практические советы

• Перед монтажом проверьте, чтобы жила полностью вошла в гильзу - не должно быть выступающих концов.
• Используйте опрессовочные клещи с матрицей, указанной производителем для gt-95-15 - обычно это матрица 18–20 мм.
• После опрессовки обязательно изолируйте место соединения термоусадочной трубкой с клеевым слоем - даже при отсутствии влаги это предотвращает механические повреждения.
• Не используйте гильзу с видимыми трещинами, вмятинами или следами коррозии - даже маленький дефект снижает надёжность.
• При работе в сырых условиях (например, в коллекторах) дополнительно уплотняйте соединение силиконовым герметиком перед изоляцией.
