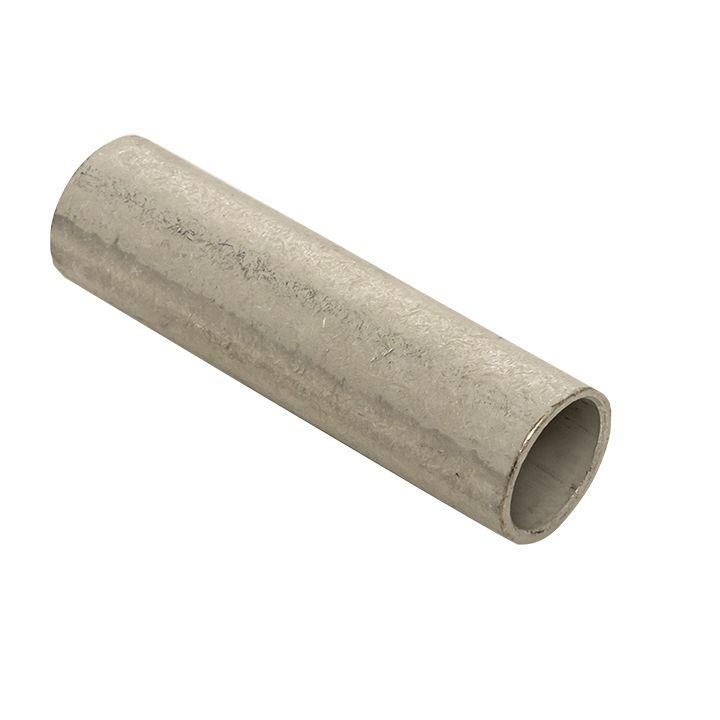

Гильза соединительная медная луженая ГМЛ 95-15 ГОСТ EKF PROxima | gty-95-15g

Гильза соединительная медная луженая ГМЛ 95-15 ГОСТ от EKF PROxima предназначена для надёжного стыкового соединения медных проводников сечением 95 мм2. Применяется в силовых цепях до 35 кВ, особенно там, где важна долговечность контакта и устойчивость к коррозии.

Назначение и область применения

Гильза соединительная медная луженая ГМЛ 95-15 ГОСТ используется для создания механически прочного и электрически надёжного соединения между двумя концами одножильного или многожильного медного провода. Подходит для монтажа в распределительных устройствах, на подстанциях, в кабельных трассах и на промышленном оборудовании. Напряжение до 35 кВ позволяет применять её в средневольтных сетях.

Технические характеристики

• Номинальное поперечное сечение: 95 мм2 - оптимально для проводников этого сечения;
• Материал: медь марки М2 - высокая электропроводность и пластичность;
• Покрытие: лужёное - защищает от окисления, снижает переходное сопротивление;
• Тип соединения: стыковой - соединяет два конца провода в одну линию;
• Номинальный ток: 265 А - способна выдерживать длительную нагрузку без перегрева;
• Форма: длинная - обеспечивает равномерное распределение давления при опрессовке;
• Ряд напряжений: 35 кВ - соответствует требованиям для среднего напряжения;
• Исполнение: стандартное - совместима с обычными клещами для опрессовки.

Совместимость и монтаж

Гильза ГМЛ 95-15 ГОСТ совместима с любыми медными проводниками - одножильными и многожильными. Для установки требуется специальный пресс-клещ с матрицей, подходящей по размеру и форме гильзы. Критично соблюдать правильный порядок запрессовки: сначала один край, затем второй. Не допускается использование гильзы для алюминиевых или сталеалюминиевых проводов. Диаметр внутренней полости рассчитан исключительно для 95 мм2 - не используйте для меньших или больших сечений.

Безопасность и стандарты

Гильза изготовлена в соответствии с ГОСТ, что гарантирует соответствие требованиям к электробезопасности и механической прочности. Лужёное покрытие предотвращает образование оксидов, которые могут вызвать нагрев и выход из строя соединения. Однако сама гильза не имеет изоляции - после монтажа необходимо использовать термоусаживающие муфты или другие средства защиты.

Преимущества

• Высокая проводимость меди обеспечивает минимальные потери энергии;
• Лужёное покрытие увеличивает срок службы в условиях повышенной влажности;
• Длинная форма гильзы даёт более равномерное распределение усилия при опрессовке, снижая риск повреждения жил;
• Стандартное исполнение делает её совместимой с большинством доступных пресс-клещей;
• Произведена из цельнотянутой медной трубы - отсутствуют сварные швы, повышается надёжность.

Ограничения применения

• Не применяется для алюминиевых, стальных или композитных проводников - только для меди;
• Не является изолированным изделием - требует внешней изоляции после монтажа;
• Не рекомендована для мобильных или вибрационных систем без дополнительной фиксации;
• Работает только в температурном диапазоне, предусмотренном для кабельных систем до 35 кВ - не предназначен для экстремально низких температур ниже -40C без проверки условий эксплуатации.

Примеры использования

• Соединение кабелей в распределительных пунктах промышленных предприятий;
• Участки кабельных линий, где необходима замена повреждённого участка;
• Подключение силовых кабелей к трансформаторам или автоматическим выключателям;
• Монтаж в кабельных каналах и коллекторах, где важно минимизировать контактное сопротивление.

Практические советы

• Перед монтажом зачистите концы проводника на длину, равную половине длины гильзы - недостаточная зачистка снижает качество соединения;
• Используйте пресс-клещи с матрицей, указанной производителем для GTY-95-15G - неверный инструмент может деформировать гильзу;
• После опрессовки проверьте соединение на прочность - попробуйте слегка потянуть провода; если есть люфт - переделайте;
• Обязательно изолируйте место соединения термоусаживающей трубкой или бандажом - даже лужёная медь не защищена от внешних воздействий;
• Артикул GTY-95-15G - это точное соответствие модели ГМЛ 95-15 ГОСТ от EKF PROxima - не путайте с другими сериями.
