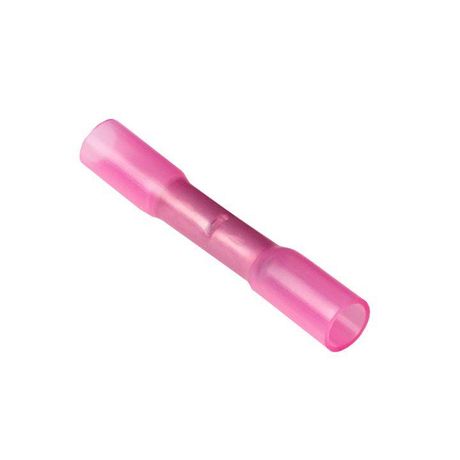

Гильза изолированная термоусаживаемая ГСИ-Т 0.5-1.5 кв.мм EKF gsi-t-1.5

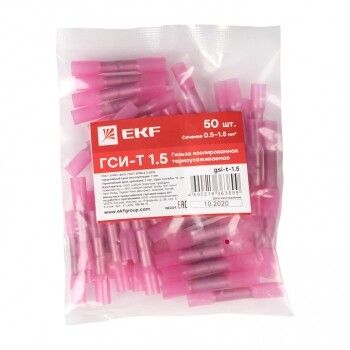

Гильза изолированная термоусаживаемая ГСИ-Т 1.5 (50шт.) от EKF PROxima предназначена для надёжного и изолированного соединения медных проводов сечением до 1,5 мм2. Комплект из 50 штук позволяет удобно работать на объектах с множеством соединений - от распределительных коробок до промышленного оборудования.

Назначение и область применения

Гильза изолированная термоусаживаемая ГСИ-Т 1.5 (50шт.) используется для создания прочного и изолированного соединения встык между двумя медными проводами. Применяется там, где важна долговечность, защита от влаги и механические нагрузки: в распределительных щитах, на станках, в системах автоматизации, при монтаже освещения и силовых цепях.

Технические характеристики

• Площадь сечения провода: 0,5–1,5 мм2 - подходит для тонких и средних жил, часто используемых в бытовых и слаботочных сетях;
• Материал гильзы: бесшовная медная трубка - обеспечивает низкое переходное сопротивление и устойчивость к нагреву;
• Изоляция: ПВХ - устойчива к перегреву, химическим веществам и влажности;
• Цвет: красный - стандартизированный цвет для фазных проводов, упрощает визуальную идентификацию;
• Способ монтажа: термоусадка + опрессовка - сначала опрессовывается контакт, затем изоляция равномерно сжимается теплом;
• Стопорная высечка: центральная метка на гильзе - контролирует правильную глубину ввода провода при опрессовке.

Совместимость и монтаж

Гильза изолированная термоусаживаемая ГСИ-Т 1.5 (50шт.) совместима с любыми инструментами для опрессовки, подходящими под сечение 0,5–1,5 мм2. Для монтажа:

1. Зачистите концы проводов на длину, соответствующую длине гильзы (обычно 8–10 мм);
2. Вставьте каждый провод в свою половину гильзы до упора - ориентируйтесь на стопорную высечку;
3. Обожмите гильзу специальным клещами;
4. Равномерно прогрейте изолирующую оболочку феном до её плотного сжатия вокруг проводов - не допускайте перегрева ПВХ.

Не используйте паяльник - соединение должно быть исключительно механическим (опрессовкой).

Безопасность и стандарты

Гильза изолированная термоусаживаемая ГСИ-Т 1.5 (50шт.) соответствует требованиям к изолированным соединениям согласно ГОСТ Р 50490 и IEC 60947. Материалы сертифицированы на соответствие нормам пожарной безопасности и электробезопасности. Нагрузка на соединение не должна превышать предельные значения для проводов указанного сечения.

Преимущества

• Уникальная комбинация опрессовки и термоусадки - создаёт одновременно надёжный электрический контакт и герметичную изоляцию;
• Защита от окисления меди внутри гильзы - продлевает срок службы соединения;
• Красный цвет изоляции - ускоряет проверку и снижает риск ошибок при сборке;
• Высечка в центре - минимизирует риск неполного введения провода, что исключает плохой контакт;
• Комплектация 50 шт. - экономически выгодна для массового монтажа.

Ограничения применения

• Подходит только для медных проводов - не использовать с алюминием или многожильными проводами без предварительной пропайки/опрессовки наконечника;
• Не рекомендовано применение в условиях постоянного погружения в воду - хотя изоляция герметична, она не имеет IP-класса защиты для длительного контакта с жидкостью;
• Температурный режим эксплуатации: от -40C до +105C - выше этого порога возможна деформация ПВХ;
• Не предназначен для соединений под напряжением более 1000 В переменного тока - применяется в низковольтных сетях до 1 кВ.

Примеры использования

• Соединение фазных проводов в распределительном щите квартиры;
• Монтаж цепей управления на станках с ЧПУ;
• Замена участка провода в осветительной сети без замены всей трассы;
• Сборка контрольных цепей в промышленных пультах.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - использование гильзы ГСИ-Т 1.5 для провода 2,5 мм2 приведёт к плохому контакту и перегреву;
• Выбирайте клещи с матрицами, соответствующими типу гильзы - некорректный инструмент может повредить внутреннюю медную часть;
• При использовании термофена держите его на расстоянии 5–10 см и двигайте равномерно - чтобы избежать прожига изоляции;
• Храните гильзы в сухом месте - даже ПВХ-изоляция чувствительна к длительному воздействию УФ-лучей и влаги;
• Гильза изолированная термоусаживаемая ГСИ-Т 1.5 (50шт.) от EKF PROxima - отличный выбор для профессионального монтажа, где важны скорость, безопасность и качество.
