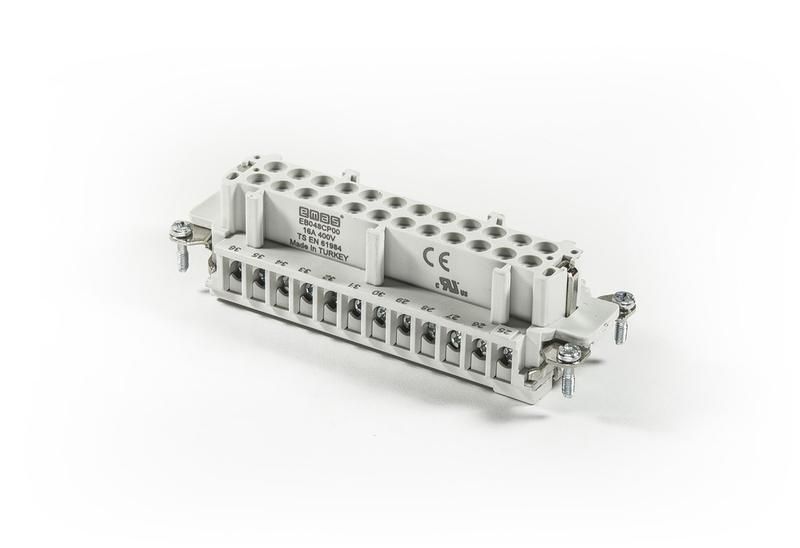

Гнездо EB048CP00 (25-48) EMAS

Гнездо (25-48) EMAS, для разъёма 48 полюсов, 16A предназначено для надёжного соединения многожильных кабелей в промышленной автоматике. Этот компонент обеспечивает устойчивый контакт при высокой плотности проводников и используется совместно с соответствующими штепсельными разъёмами серии EMAS.

Назначение и область применения

Гнездо (25-48) EMAS, для разъёма 48 полюсов, 16A служит для подключения кабеля к устройству через разъём с 48 контактами. Подходит для систем управления, контроллеров, распределительных щитов и оборудования, где требуется одновременная передача сигналов и питания. Применяется на станках, конвейерах, линиях автоматизации и других объектах с жёсткими требованиями к надёжности соединений.

Технические характеристики

• Количество полюсов: 48
• Номинальный ток: 16 А
• Тип контакта: гнездовой (female)
• Размерная группа: 25–48 (соответствует стандартному шагу корпуса разъёмов EMAS)
• Материал корпуса: термостойкий пластик, устойчивый к механическим нагрузкам
• Максимальная температура эксплуатации: до +85 C (по типовым спецификациям EMAS)

Совместимость и монтаж

Гнездо (25-48) EMAS, для разъёма 48 полюсов, 16A совместимо только с разъёмами того же типа и серии - например, с плагинами EMAS серии 25–48. Для установки необходимо зафиксировать его в панели с помощью фланца и болтов (не входят в комплект). Диаметр отверстия для монтажа - 60 мм. Кабель подключается через зажимные клеммы внутри корпуса; рекомендуется использовать провода сечением 0,5–2,5 мм2. Перед сборкой проверьте соответствие номеров контактов между гнездом и штекером.

Преимущества

• Высокая плотность контактов - 48 точек в одном компактном корпусе
• Устойчивость к вибрациям благодаря прочной конструкции фиксаторов
• Легкая цветовая маркировка контактов для быстрой идентификации
• Износостойкие медные сплавы в контактах обеспечивают долгий срок службы

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не имеет защиты от воды или пыли (IP-класс не указан, не следует применять в открытых условиях)
• Не совместим с разъёмами других серий или брендов даже при одинаковом количестве полюсов
• Не рассчитан на частые подключения/отключения более 500 циклов без потери качества контакта

Примеры использования

• Подключение плат управления к исполнительным механизмам на автоматизированной линии
• Разводка сигнальных и силовых цепей в распределительных ящиках станков ЧПУ
• Обмен данными между модулями системы сбора информации на производстве

Практические советы

• Перед первым использованием проверьте целостность контактов - изгиб или окисление снижают надёжность
• Затягивайте кабельные зажимы равномерно, чтобы не повредить изоляцию проводов
• Используйте только оригинальные штекеры EMAS - сторонние аналоги могут иметь отличную посадку или материал контактов
• При длительной работе в условиях повышенной температуры регулярно осматривайте корпус на деформацию
• Для обслуживания отсоединяйте питание и используйте инструменты с изолированными ручками
