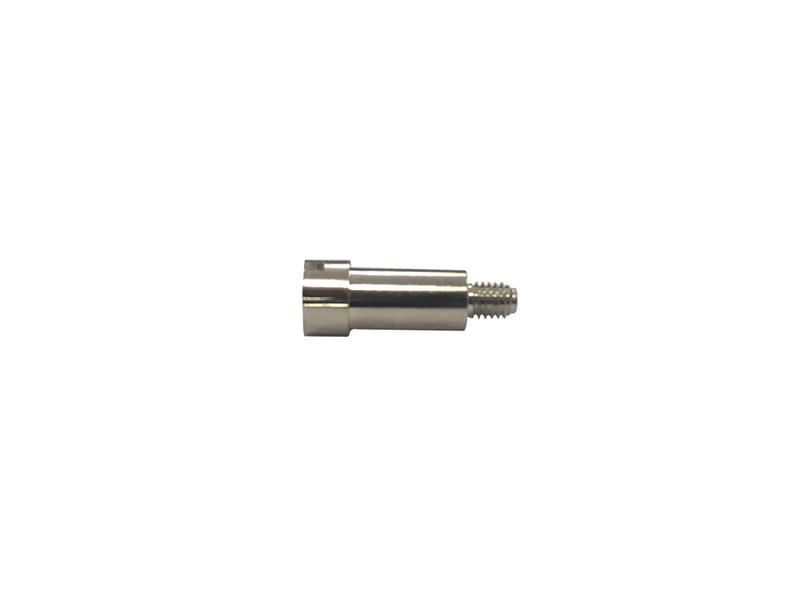

Гнездо тестовое d4мм для AVK 4/ 6/ 10/ 4C/ PIK 2.5/ 4 TSK 7 Klemsan 490070

Гнездо тестовое D4мм для клемм AVK 4, AVK 6, AVK 10, AVK 4C, PIK 2.5, PIK 4, TSK 7 от Klemsan - компактный элемент для безопасного подключения измерительных приборов к клеммным соединениям без размыкания цепи. Артикул 490070 предназначен для быстрого доступа к токоведущим частям в распределительных щитах и на оборудовании.

Назначение и область применения

Гнездо тестовое D4мм позволяет проводить замеры напряжения, тока или проверку целостности цепи, не отключая провода от клемм. Подходит для работы с клеммами серий AVK, PIK и TSK 7 от Klemsan. Часто используется в сервисном обслуживании, настройке автоматических систем, диагностике оборудования в промышленности, энергетике и на транспорте.

Технические характеристики

• Диаметр входного отверстия: 4 мм - соответствует стандартному размеру измерительных щупов
• Материал контактов: медный сплав с никелевым покрытием - обеспечивает устойчивый контакт и долговечность
• Рабочее напряжение: до 690 В переменного тока (AC)
• Номинальный ток: до 24 А
• Тип установки: монтируется прямо в клемму, не требует сверления или дополнительной фиксации

Совместимость и монтаж

Гнездо тестовое 490070 совместимо исключительно с клеммами следующих типов: AVK 4, AVK 6, AVK 10, AVK 4C, PIK 2.5, PIK 4, TSK 7. Устанавливается путём вставки в специальный паз на корпусе клеммы - не требует инструментов. После установки гнездо надёжно зафиксировано и не выпадает даже при вибрациях. Для монтажа необходимо вынуть имеющийся зажимной элемент клеммы, затем вставить гнездо вместо него. Контакты остаются замкнутыми через внутреннюю металлическую пластину.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC 60947-7-1 для коммутационных устройств. Материалы устойчивы к перегреву и горению. Гнездо не создаёт дополнительных точек отказа - все соединения проходят через оригинальную конструкцию клеммы, сохраняя её степень защиты IP20.

Преимущества

• Не требуется разрыв цепи - можно выполнять диагностику в рабочем режиме
• Экономит время при обслуживании - не надо откручивать болты или отсоединять провода
• Уменьшает риск ошибок при подключении - одинаковый интерфейс для всех совместимых клемм
• Выдерживает многократные подключения - прочная конструкция рассчитана на десятки операций

Ограничения применения

• Подходит только для указанных моделей клемм - несовместимо с другими типами (например, WAGO, Phoenix Contact)
• Не предназначено для высоких токов выше 24 А - при превышении возможен нагрев и повреждение
• Не использовать во взрывоопасных средах - не имеет взрывозащиты
• Запрещена установка на клеммы с предварительно установленными перемычками - потребуется демонтаж перемычки

Примеры использования

• Проверка наличия напряжения на выходе автоматического выключателя в щите управления
• Диагностика сигнала с датчика на конвейере без остановки производства
• Настройка PLC-системы - подключение осциллографа к клемме PIK 4 без отключения провода
• Обслуживание системы отопления - контроль температурного регулятора с помощью мультиметра

Практические советы

• Перед установкой убедитесь, что питание отключено - даже при использовании гнезда есть риск поражения током
• При работе с клеммой AVK 4C проверьте, чтобы гнездо плотно вошло - там более узкий канал
• Не используйте слишком толстые щупы - они могут повредить внутренний контакт
• Храните запасные гнёзда 490070 в местах с контролируемой влажностью - оксидация контактов снижает надёжность
• Если после установки возникают скачки напряжения - проверьте правильность посадки гнезда в клемме
