Разъем измерительный шаг 5/6 мм - 037575 Legrand

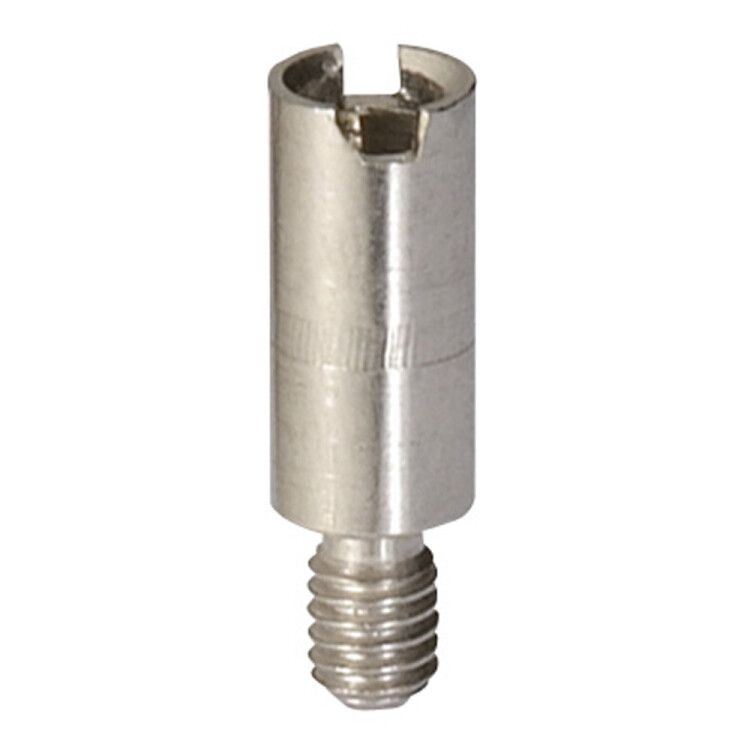

Разъем измерительный VikingЗ (артикул 037575) предназначен для временного подключения измерительных щупов к винтовым клеммам с шагом 10 мм, обеспечивая точный доступ к токоведущим частям без демонтажа проводов. Этот разъем совместим с серией Viking 3 и используется там, где требуется быстрый контроль напряжения или тока.

Назначение и область применения

Разъем измерительный VikingЗ позволяет безопасно подключить измерительный щуп диаметром 2 мм к клемме без откручивания винта. Он применяется при диагностике, настройке и обслуживании электрооборудования, особенно когда необходимо часто проверять параметры цепи - например, на распределительных щитах, контроллерах, модульной автоматике или промышленных панелях со сборными клеммами серии Viking 3.

Технические характеристики

• Диаметр контактного стержня: 2 мм - соответствует стандартному диаметру измерительных щупов мультиметров
• Шаг клеммы: 10 мм - рассчитан на установку в клеммы с этим шагом, например, в клеммах серии Viking 3
• Максимальная ширина зазора между клеммами: 5–6 мм - позволяет устанавливать разъем даже в плотно расположенных группах клемм
• Количество полюсов: 1 - одноканальный, работает с одной клеммой за раз
• Способ подключения: механический фиксатор - вставляется в клемму до щелчка, не требует инструментов

Совместимость и монтаж

Разъем VikingЗ совместим исключительно с винтовыми клеммами серии Viking 3, имеющими шаг 10 мм. Установка происходит просто: щуп-разъем вводится вертикально в открытую клемму до упора. Контактный стержень диаметром 2 мм надежно замыкает цепь через металлическую пластину внутри клеммы. Разъем не подходит для клемм других серий, даже с аналогичным шагом - форма контакта и глубина посадки уникальны для Viking 3.

Безопасность и стандарты

Изделие не имеет собственной классификации по IP или температуре, так как является вспомогательным элементом. Его применение допустимо только в условиях, соответствующих требованиям кабельных систем и клемм серии Viking 3. Напряжение и ток должны находиться в пределах, указанных производителем клемм. Не используйте разъем в цепях выше 480 В переменного тока без проверки совместимости с клеммой.

Преимущества

• Не требует откручивания винта - экономит время при тестировании
• Устойчив к случайным выдергиваниям благодаря жесткой фиксации в клемме
• Поддерживает высокую точность измерений - контактный стержень 2 мм минимизирует погрешность
• Совместим с большинством мультиметров и клещей, оснащённых стандартными щупами

Ограничения применения

• Не подходит для клемм с шагом менее 10 мм - не войдет в узкие промежутки
• Не предназначена для постоянного подключения - только для временных измерений
• Не использовать в цепях с импульсными нагрузками или высокой помеховой активностью без защиты
• Не рекомендуется для многократного вставления/вынимания более 50 раз - возможен износ контактов

Примеры использования

• Проверка напряжения на выходе терморегулятора в щите управления
• Измерение тока в цепи питания двигателя на промышленном конвейере
• Диагностика отказа реле в распределительной коробке с клеммами Viking 3
• Настройка PLC-модулей во время запуска оборудования

Практические советы

• Перед вставкой разъема убедитесь, что клемма не находится под напряжением - это снижает риск повреждения мультиметра
• При использовании нескольких разъемов на соседних клеммах следите, чтобы они не задевали друг друга - возможен пробой при высоком напряжении
• При необходимости хранения - сохраняйте разъем в оригинальной упаковке или контейнере, чтобы не деформировать контактный стержень
• Если клемма закрыта крышкой - снимите её перед установкой разъема; VikingЗ не проходит через защитные колпачки
