ГОЛОВКА КНОПКИ НАЖАЛ-ВКЛ/НАЖАЛ-ОТКЛ | ZB5AH3 Schneider Electric APC

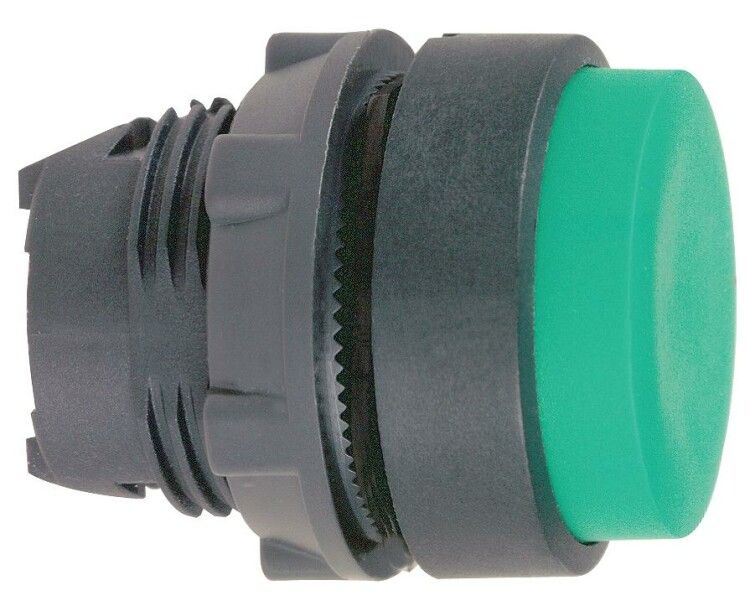

Головка кнопки нажал-вкл/нажал-откл с фиксацией Schneider Electric артикул ZB5AH3 - надёжный коммутационный элемент серии Harmony, предназначенный для ручного управления оборудованием в жестких промышленных условиях. Кнопка имеет зелёный цвет, круглую форму и степень защиты IP66, что делает её устойчивой к пыли, брызгам воды и химическим воздействиям.

Назначение и область применения

Эта головка кнопки используется для включения и выключения устройств с механической фиксацией положения: после нажатия она остаётся в нажатом состоянии до следующего нажатия. Подходит для управления пускателями, реле, частотными преобразователями и другими элементами в цепях управления.

Области применения:

• Промышленное оборудование: станки, конвейеры, насосы, системы автоматизации
• Химическая и целлюлозно-бумажная промышленность
• Морские и судостроительные объекты
• Производство пищевых продуктов и напитков
• Автомобильные мойки и другие объекты с высокой влажностью
• Изготовление распределительных шкафов и панелей управления

Технические характеристики

• Тип кнопки: толкатель (выступающий механизм)
• Тип фиксации: с фиксацией (два состояния - “вкл” / “откл”, сохраняются после нажатия)
• Диаметр отверстия для монтажа: 22,5 мм
• Установочный диаметр: 22 мм (соответствует стандартным отверстиям в панелях)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Форма линзы: круглая
• Цвет кнопки: зелёный (стандартный цвет “включение” по нормам безопасности)
• Цвет переднего кольца: чёрный
• Количество управляющих элементов: один (одиночная кнопка)
• Серия: Harmony XB5
• Артикул: ZB5AH3

Совместимость и монтаж

Головка кнопки ZB5AH3 совместима с контактными модулями серии Harmony XB5. Для установки необходимо просверлить в панели отверстие диаметром 22,5 мм. Кнопка фиксируется за счёт резьбы и контргайки на корпусе - не требует сварки или клея.

Переднее кольцо плотно прилегает к поверхности панели, предотвращая попадание влаги и пыли внутрь. Монтаж возможен в вертикальной, горизонтальной и наклонной плоскости.

Рекомендуется использовать с соответствующими переключателями и модулями того же семейства (XB5) для гарантии герметичности и долговечности соединений.

Безопасность и стандарты

Соответствует международным стандартам IEC 60947-5-1 и EN 60947-5-1 для аппаратов управления. Цвет зелёной кнопки соответствует требованиям GOST R 50030.5.1 и ISO 13855 - указывает на функцию “пуск” или “включение”. Высокий класс защиты IP66 позволяет применять изделие в агрессивных средах без дополнительных кожухов.

Преимущества

• Высокая устойчивость к химически активным средам - подходит для контакта с моющими средствами, маслами, растворителями
• Двойная электрическая изоляция повышает безопасность при работе с высокими потенциалами
• Простая установка благодаря стандартизированному креплению 22 мм
• Компактный дизайн экономит место в шкафах и панелях
• Надёжная фиксация механизма исключает случайное отключение
• Яркий зелёный цвет легко различим даже в условиях плохого освещения

Ограничения применения

• Не предназначен для постоянного погружения в жидкость - IP66 не заменяет IP68
• Не рекомендован для использования в взрывоопасных зонах (не имеет взрывозащиты Ex)
• Не работает как самостоятельное устройство - требует подключения к контактному модулю (например, XB5A...)
• Максимальный рабочий ток зависит от подключаемого модуля - проверяйте допустимые нагрузки в спецификации модуля

Примеры использования

• На станке ЧПУ: кнопка ZB5AH3 управляет запуском и остановкой главного двигателя
• В линии мойки авто: используется для включения/выключения насоса высокого давления
• В пищевой промышленности: включает систему подачи сырья в смеситель
• В распределительном щите: служит аварийным включением резервного генератора

Практические советы

• При монтаже используйте только оригинальные контактные модули серии XB5 - совместимость других брендов не гарантирована
• Проверьте глубину отверстия в панели: недостаточная глубина может помешать правильной фиксации
• Для длительной работы в условиях вибраций закрепите контргайку с использованием антивибрационного состава
• Не применяйте агрессивные чистящие средства - достаточно протирания влажной тряпкой с нейтральным мылом
• Если нужна световая индикация - выбирайте модель с лампой (ZB5AL...), так как данная версия не содержит встроенного освещения
