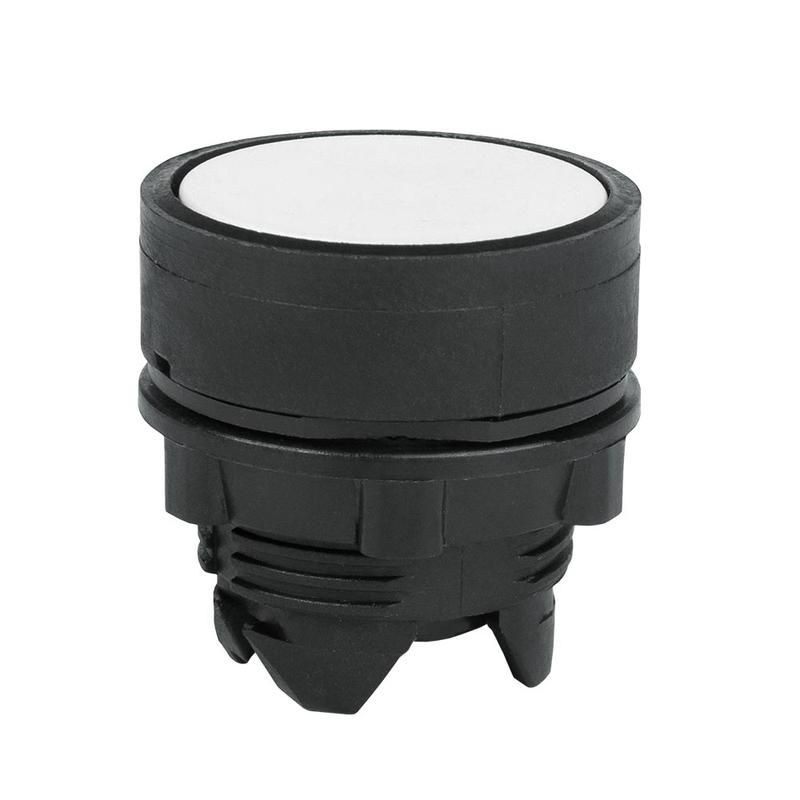

Головка кнопки OptiSignal D22 A5-P-1 белая пластик ZB5AA1 |332261| КЭАЗ

Головка кнопки OptiSignal D22 A5-P-1 белая пластик ZB5AA1 - это элемент управления для самостоятельной сборки кнопочных узлов, предназначенная для установки в промышленном оборудовании. Бренд КэАЗ обеспечивает надежность и соответствие требованиям жестких условий эксплуатации. Артикул ZB5AA1 указывает на совместимость с сериями OptiSignal, где головка используется без собственной коммуникационной функции - она лишь передает механическое воздействие.

Назначение и область применения

Головка кнопки OptiSignal D22 A5-P-1 белая пластик ZB5AA1 служит внешней частью кнопочного узла - её нажимают для активации внутреннего механизма, который уже связан с контактами. Это не автономное устройство, а компонент, который монтируется в корпус с переключателем. Подходит для систем управления станков, конвейеров, автоматических линий и другого оборудования, требующего частого ручного ввода команд. Применяется там, где важна долговечность, защита от пыли и влаги, а также необходима четкая визуальная идентификация кнопки.

Технические характеристики

• Диаметр: 22,3 мм - соответствует стандартному размеру для монтажа в панели с отверстием 22–23 мм.
• Форма линзы: круглая - обеспечивает равномерную освещаемость и удобное нажатие.
• Цвет: белый - высокая видимость, легко сочетается с другими цветами в панелях управления.
• Тип толкателя: цилиндрический - однородное усилие при нажатии, минимизация заеданий.
• Тип механизма: самовозврат - после нажатия возвращается в исходное положение без внешнего воздействия.
• Степень защиты: IP65 - полностью герметична против пыли и защищена от струй воды из любого направления.
• Рабочая температура: от –50 C до +55 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые зоны производства.
• Монтаж: винтовое соединение - фиксируется болтами через боковые отверстия, не требует сварки или клепки.
• Количество постов: 1 - рассчитана на один механизм управления внутри корпуса.
• Напряжение: 0 В - не имеет собственных электрических контактов; работает только как механический привод.
• Переключающие контакты: отсутствуют - не является коммутирующим элементом.

Совместимость и монтаж

Головка кнопки OptiSignal D22 A5-P-1 белая пластик ZB5AA1 совместима с любыми модулями OptiSignal, имеющими аналогичный посадочный диаметр 22,3 мм и тип крепления. Для монтажа требуется подготовить отверстие в панели диаметром 22–23 мм. Установка выполняется через два винта, расположенные сбоку - они затягиваются с моментом не более 0,4 Нм, чтобы не повредить пластиковую основу. Перед установкой проверьте, что внутренний механизм (например, кнопка с нормально замкнутыми/разомкнутыми контактами) точно соответствует по габаритам и типу крепления. Головка не подходит для монтажа в металлические панели без предварительной установки уплотнительного кольца - даже при IP65 возможна утечка при неправильной сборке.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для аппаратов управления. Степень защиты IP65 гарантирует безопасную работу в средах с повышенной запыленностью и влажностью. Материал корпуса - термостойкий пластик, не поддерживающий горение, что снижает риск возгорания при перегреве оборудования. Отсутствие напряжения на головке делает её безопасной при обслуживании - можно менять или ремонтировать без отключения питания системы.

Преимущества

• Высокая прочность пластика при сохранении легкости - снижает нагрузку на панель управления.
• Устойчивость к химическим веществам - не деформируется при контакте с маслом, смазкой, моющими средствами.
• Широкий температурный диапазон позволяет использовать в холодильных камерах, на открытых площадках и в печных зонах.
• Простота замены - при выходе из строя головку можно заменить без демонтажа всего узла.
• Чёткая визуализация - белый цвет хорошо контрастирует с большинством фонов, улучшает восприятие оператором.

Ограничения применения

• Не применяется как самостоятельный коммутирующий элемент - обязательно нужен внутренний механизм с контактами.
• Не рекомендовано использование в средах с постоянным погружением в жидкость - IP65 не предусматривает длительного подвода.
• Запрещён монтаж в местах с ударными нагрузками выше 5 Дж - возможно растрескивание пластика.
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex).
• Не допускается применение с силовым нажатием - только ручное управление, без рычагов или педалей.

Примеры использования

• Кнопка старта/стоп на конвейере с панелью управления в цеху с высокой запыленностью.
• Аварийная остановка на станке с ЧПУ, установленная на передней панели.
• Управление насосом в пищевой промышленности - легко моется, не впитывает влагу.
• Пульт управления в логистическом комплексе с холодильными камерами (температура ниже 0 C).

Практические советы

• При заказе убедитесь, что внутренний механизм (например, ZB5A… с контактами) совпадает по типу крепления - головка ZB5AA1 не подходит ко всем моделям КЭАЗ.
• Для многократного использования в условиях вибраций используйте антивибрационные прокладки между головкой и панелью.
• Не закручивайте винты слишком сильно - пластик может треснуть, особенно при низких температурах.
• При необходимости окраски поверхности - используйте только специальные краски для пластика, не содержащие растворителей типа ацетона.
• Храните в сухом месте при комнатной температуре - длительное воздействие УФ-лучей может изменить цвет и структуру пластика.
