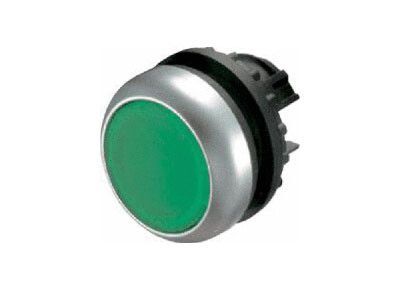

Головка кнопки подсветка без фиксации зеленый черное лицевое кольцо, M22S-DL-G - 216928 EATON

Головка кнопки с подсветкой без фиксации M22S-DL-G от EATON - компактное устройство для управления оборудованием с визуальной индикацией состояния. Подходит для установки на панели станков, автоматических линий и распределительных щитов, где требуется надежная работа в сложных условиях.

Назначение и область применения

Головка кнопки M22S-DL-G используется для ручного управления электрическими цепями: запуск, остановка, сброс. Благодаря подсветке зеленого цвета она сигнализирует о готовности системы или активном режиме работы. Применяется там, где важна быстрая визуальная обратная связь - на промышленных автоматах, конвейерах, системах безопасности и пультах управления.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальное напряжение: 230 В
• Номинальный ток: 6 А
• Мощность потерь: 0,11 Вт
• Площадь сечения провода: до 16 мм2
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Цвет толкателя: зеленый
• Лицевое кольцо: черное
• Фиксация: без фиксации (кнопка возвращается в исходное положение после отпускания)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, в условиях повышенной влажности)
• Соответствие нормам: IEC/EN 60947

Совместимость и монтаж

Головка кнопки M22S-DL-G монтируется через круглое отверстие диаметром 22 мм в лицевой панели оборудования. Крепление осуществляется с помощью резьбового корпуса, который фиксируется гайкой с тыльной стороны. Для подключения используются клеммы, рассчитанные на провода с сечением до 16 мм2. Конструкция позволяет легко заменить устройство без демонтажа всей панели.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60947, что гарантирует безопасную работу в промышленных сетях переменного тока. Защита IP67 обеспечивает надежную работу даже в средах с высокой запыленностью, брызгами воды или периодическим мытьем оборудования. Климатическое исполнение УХЛ4 допускает применение в неотапливаемых помещениях и на открытых площадках при соблюдении условий эксплуатации.

Преимущества

• Четкая визуальная индикация благодаря яркой зеленой подсветке
• Высокая механическая прочность и герметичность за счет IP67
• Простая замена без перепайки - модульная конструкция
• Низкий уровень тепловыделения (0,11 Вт) снижает нагрузку на схему питания
• Совместимость со стандартными панелями и кабелями 16 мм2

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP67 не означает длительную водонепроницаемость
• Работает только в пределах номинального напряжения 230 В и тока 6 А; превышение может вызвать повреждение контактов
• Не рекомендовано использование в средах с агрессивными химическими веществами - материал лицевого кольца не устойчив к растворителям и кислотам
• Отсутствие фиксации делает её непригодной для функций “включено/выключено” - только импульсное управление

Примеры использования

• Зеленая кнопка на пульте станка для запуска цикла обработки
• Индикатор готовности на конвейере в пищевой промышленности
• Кнопка сброса аварии на насосной станции с частым мойкой
• Управление освещением в холодильных камерах с высокой влажностью

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - он должен быть точно 22 мм, иначе головка не будет плотно сидеть
• Подключайте провода сечением не более 16 мм2 - большие жилы не войдут в клемму
• При использовании в сырых местах убедитесь, что кабель вводится через герметичную муфту, чтобы влага не попала внутрь корпуса
• Не используйте силовые инструменты при затяжке крепления - достаточно легкого усилия, чтобы избежать деформации резьбы
• M22S-DL-G совместим с другими изделиями серии M22 от EATON - можно комбинировать с красными, желтыми и белыми аналогами для единой цветовой схемы управления
