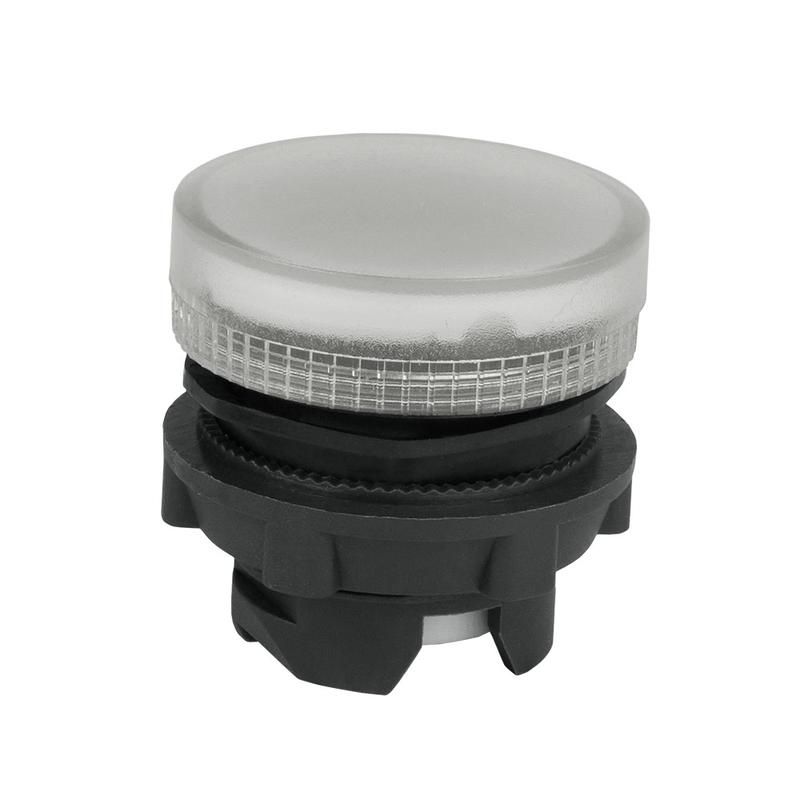

Головка сигнальной лампы OptiSignal D22 A5-L-1 ZB5AV013 белая КЭАЗ (Курский электроаппаратный завод) 332300

Головка сигнальной лампы D22 A5-L-1 белая пластик ZB5AV013 от КЭАЗ - это компактный элемент для сборки сигнальных устройств, рассчитанный на работу в жестких промышленных условиях. Благодаря защите IP65 и прочному пластиковому корпусу, головка надежно работает даже при высокой запыленности и влажности.

Назначение и область применения

Головка сигнальной лампы D22 A5-L-1 белая пластик ZB5AV013 используется для создания индикационных систем на оборудовании. Её устанавливают в панели управления, на станках, конвейерах, автоматических линиях и других устройствах, где требуется визуальная сигнализация состояния - например, «работает», «остановка», «авария». Подходит для промышленного оборудования, работающего в сложных средах: цехах с брызгами воды, пылью, перепадами температур.

Технические характеристики

• Диаметр: 22,3 мм - совместима со стандартными отверстиями под D22
• Цвет свечения: белый - обеспечивает хорошую видимость в любых условиях освещённости
• Материал корпуса: пластик - легкий, устойчив к коррозии, не проводит ток
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Тип линзы: плоская - равномерное распределение света, минимум бликов
• Количество источников света: 1 - одиночная лампа, не требует сложной коммутации
• Рабочая температура: от –50 C до +55 C - выдерживает экстремальные условия хранения и работы
• Напряжение питания: 0 В - головка не содержит внутреннего источника света; питание подается через внешний модуль (например, LED-блок или лампу накаливания, которые устанавливаются отдельно)

Совместимость и монтаж

Головка сигнальной лампы D22 A5-L-1 белая пластик ZB5AV013 монтируется в панель через круглое отверстие диаметром 22–22,5 мм. Устанавливается с помощью фиксирующей гайки, которая затягивается с тыльной стороны. Для работы необходим отдельный источник света (LED или лампочка) соответствующего типа и напряжения, который вставляется в патрон внутри головки. Совместима с большинством стандартных световых модулей серии OptiSignal от КЭАЗ.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и воды по классу IP65, что делает его безопасным для использования в помещениях с повышенной влажностью, на открытых площадках и в зонах с частой мойкой оборудования. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации.

Преимущества

• Высокая герметичность (IP65) снижает риск выхода из строя из-за загрязнений
• Устойчивость к широкому диапазону температур позволяет применять её в холодильных камерах и на улице
• Легкий пластиковый корпус упрощает установку и снижает нагрузку на панель
• Плоская линза даёт четкую, равномерную подсветку без «горящих точек»
• Подходит для модульной сборки - можно заменить только поврежденную головку, не меняя всю лампу

Ограничения применения

• Не является готовым световым сигналом - требует отдельного источника света (не включает лампу или LED)
• Не рекомендовано использовать в средах с постоянным воздействием сильных кислот, щелочей или растворителей - материал пластиковой оболочки может деформироваться
• Не предназначен для взрывоопасных зон (без сертификата Ex)
• При использовании в условиях сильных механических ударов необходимо дополнительно закрепить корпус

Примеры использования

• Сигнализация остановки конвейера на пищевом производстве
• Индикация режима работы CNC-станка в металлообработке
• Знак «готово» на автоматической линии упаковки
• Визуальный индикатор аварии на насосной станции с высокой влажностью

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен быть 22–22,5 мм, чтобы головка плотно вошла и фиксировалась гайкой
• Выбирайте источник света с подходящим напряжением (обычно 12 В, 24 В, 220 В); убедитесь, что его цоколь совпадает с типом патрона в головке
• При работе в условиях сильной вибрации используйте дополнительный клей или контргайку для усиления фиксации
• Не забывайте, что эта головка - только часть системы. Полная сигнальная лампа собирается из трёх компонентов: головка + источник света + базовая платформа/корпус
• Артикул ZB5AV013 - это именно головка. Для полной сборки потребуются другие детали, например, ZB5A… для основания и ZB5L… для лампы
