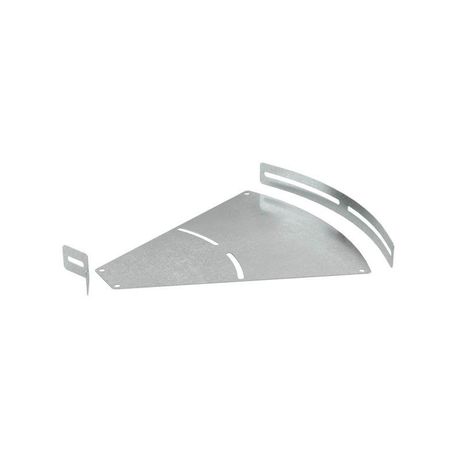

Горизонтальный изменяемый угол СРО 0-45град. 200х35, в комплекте с крепежными элементами и соединительными пластинами, необходимымидля монтажа, цинк-ламельный - SVS3520KHDZL ДКС

Угол горизонтальный изменяемый СРО 0-45 град. 200х35 мм, комплект с крепежными элементами и соединительными пластинами, цинк-ламельный от DKC (ДКС) - это регулируемый крепёжный элемент для формирования плавных поворотов кабельных трасс в горизонтальной плоскости. Артикул svs3520khdzl обеспечивает надёжное крепление с возможностью точной настройки угла от 0 до 45°, что особенно важно при прокладке кабелей в ограниченном пространстве.

Назначение и область применения

Угол горизонтальный изменяемый СРО 0-45 град. 200х35 мм, комплект с крепежными элементами и соединительными пластинами, цинк-ламельный предназначен для организации поворотов кабельных трасс в горизонтальной плоскости. Подходит для установки в шкафах управления, на технологических линиях, в промышленных зонах с высокой влажностью или агрессивной средой. Применяется там, где требуется гибкая адаптация маршрута кабеля без жёстких угловых переходов.

Технические характеристики

• Угол поворота: регулируемый от 0 до 45°
• Направление изменения: горизонтальное
• Размеры: ширина 200 мм, высота 35 мм
• Толщина материала: 0,8 мм
• Материал: сталь оцинкованная
• Покрытие: цинк-ламель (алюмациновый сплав Al-Zn-Mg)
• Цвет: серый
• Перфорация основания: да - для фиксации саморезами и болтами
• Перфорированная боковая стенка: да - для удобства крепления кронштейнов и кабельных каналов
• Исполнение изгиба: плавное - исключает острые кромки и снижает риск повреждения изоляции кабелей
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Коррозионная стойкость: 8 класс по ISO 9223 - выше, чем у обычного горячего цинкования

Совместимость и монтаж

Угол горизонтальный изменяемый СРО 0-45 град. 200х35 мм, комплект с крепежными элементами и соединительными пластинами, цинк-ламельный совместим с кабельными лотками и направляющими системами S5 Combitech. Комплект включает все необходимые крепёжные элементы: саморезы, гайки, шайбы и соединительные пластины. Монтаж осуществляется через перфорацию - отверстия позволяют закрепить угол на стене, потолке или профильной раме. Угол фиксируется в нужном положении после сборки и не требует дополнительной затяжки при эксплуатации. Для правильной установки убедитесь, что посадочная поверхность ровная, а нагрузка распределена равномерно.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Покрытие цинк-ламель подтверждает соответствие 8 классу коррозионной стойкости по международному стандарту ISO 9223. Нанесение покрытия происходит на линии горячего цинкования, что гарантирует однородность и долговечность защиты. Материал не выделяет токсичных веществ при нагреве, безопасен для использования в помещениях с людьми.

Преимущества

• Плавный изгиб снижает механический износ кабелей при прокладке
• Цинк-ламельное покрытие увеличивает срок службы в 1,5–2 раза по сравнению с обычным цинком
• Перфорация по всей площади позволяет гибко выбирать точки крепления
• Комплектация с крепежом и пластинами экономит время на подготовку к монтажу
• Поддерживает работу в условиях повышенной влажности, химической активности и температурных колебаний

Ограничения применения

Не рекомендуется использовать угол в условиях постоянного погружения в воду - хотя покрытие устойчиво к коррозии, он не является герметичным элементом. Также не следует применять в местах с ударными нагрузками или вибрацией свыше 10 Гц без дополнительной фиксации. Температурный диапазон эксплуатации - от -40C до +60C; выход за пределы может снизить прочность соединений.

Примеры использования

• Поворот кабельной трассы внутри распределительного щита при смене направления вывода проводов
• Формирование маршрута кабелей вдоль технологического оборудования с нестандартной геометрией
• Прокладка силовых и сигнальных линий в промышленных цехах с высокой влажностью (например, пищевые производства, мойки)
• Обход препятствий (трубопроводы, вентиляционные каналы) в существующих инженерных сетях

Практические советы

• При выборе учитывайте внутреннюю ширину кабельного канала - угол 200 мм подходит для лотков шириной до 180 мм с запасом
• Для максимальной долговечности используйте только крепёж из комплекта - он подобран по типу резьбы и длине для данного покрытия
• Проверьте перед монтажом, чтобы перфорированные отверстия совпадали с местами крепления несущей конструкции
• Если угол используется вне помещений - дополнительно проверьте герметичность стыков с другими элементами системы S5 Combitech
• Артикул svs3520khdzl легко заменяет аналоги других брендов, но лучше сочетать с продукцией DKC (ДКС) для гарантированной совместимости
