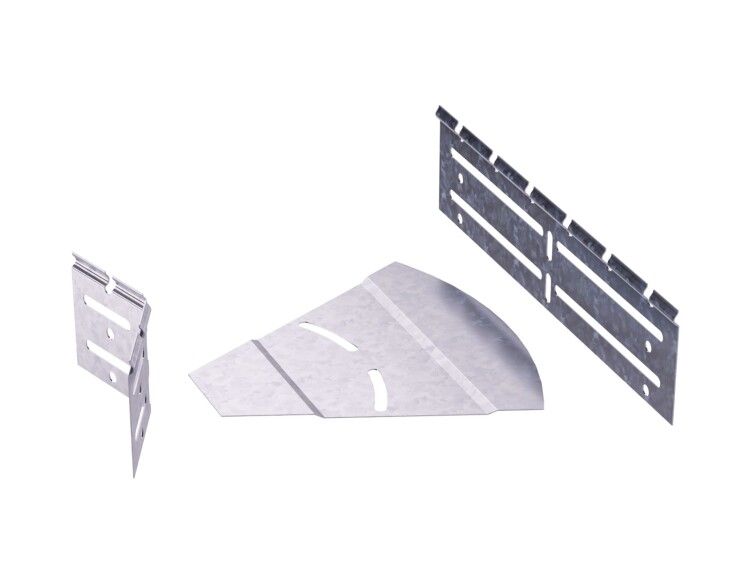

Горизонтальный изменяемый угол СРО 0-45град. 50х200, 2,0 мм, цинк-ламель, в комплекте с крепежными элементами необходимыми длямонтажа - SVH520KHDZL ДКС

Угол горизонтальный изменяемый 0-45 град. 50х200, 2.0 мм, цинк-ламель, в комплекте с крепежными элементами DKC - это регулируемый крепёжный элемент для изменения направления кабельной трассы в горизонтальной плоскости. Применяется совместно с лотками серии S5 Combitech, обеспечивает прочную фиксацию и устойчивую работу в условиях повышенной нагрузки. Артикул svh520khdzl.

Назначение и область применения

Угол горизонтальный изменяемый 0-45 град. 50х200, 2.0 мм, цинк-ламель, в комплекте с крепежными элементами DKC используется для плавного перехода кабельной трассы между участками, расположенными под различными углами до 45°. Подходит для систем прокладки кабелей на объектах с ограниченным пространством, где требуется адаптация маршрута без жёстких изгибов. Часто применяется в промышленных зонах, на заводах, в распределительных щитах и на транспорте - там, где необходимо менять направление лотков S5 Combitech.

Технические характеристики

• Тип: Горизонтальный изменяемый угол
• Угол регулировки: От 0° до 45°
• Материал: Сталь оцинкованная
• Толщина стенки: 2,0 мм
• Покрытие: Цинк-ламель - антикоррозийное, с матовым серебристым эффектом
• Размеры: Высота 50 мм, ширина 200 мм
• Исполнение: Комплектный - с соединительными пластинами и крепежом
• Огнестойкость: Соответствует требованиям - выдерживает воздействие открытого огня без потери целостности
• Цвет: Серый

Совместимость и монтаж

Угол горизонтальный изменяемый 0-45 град. 50х200, 2.0 мм, цинк-ламель, в комплекте с крепежными элементами DKC рассчитан исключительно на использование с лотками серии S5 Combitech с высотой борта 50 мм и шириной основания 200 мм. Несовместим с другими типами лотков даже при совпадении внешних размеров - отличается формой крепёжных площадок и профиля.

Монтаж выполняется с помощью входящих в комплект соединительных пластин и саморезов. Для точной установки угла используйте уровень и фиксируйте его после окончательной ориентации. Каждый болт затягивается равномерно - перекосы снижают долговечность соединений. Готовый узел проверяется на люфт: допустим минимальный зазор, но никаких качаний.

Безопасность и стандарты

Изделие соответствует нормам огнестойкости, что позволяет применять его в помещениях с повышенными требованиями к пожаробезопасности. Материал не распространяет горение и сохраняет форму при температуре до 800 C в течение 30 минут. Покрытие цинк-ламель защищает от электрохимической коррозии, что важно в средах с высокой влажностью или химическими выбросами.

Преимущества

• Регулируемый угол - возможность точно задать нужное направление трассы без замены элемента
• Комплексная комплектация - не требует докупать крепёж или пластины
• Высокая механическая прочность благодаря толщине 2,0 мм
• Цинк-ламельное покрытие - более устойчиво к царапинам и механическому износу, чем обычное цинкование
• Поддержка системы S5 Combitech - гарантия совместимости всех компонентов

Ограничения применения

• Не предназначена для вертикальных поворотов - только горизонтальная плоскость
• Запрещено использовать с лотками других серий, даже если они имеют аналогичные габариты
• Не рекомендовано применение в агрессивных химических средах (например, соляная кислота, едкий натр) - хотя покрытие устойчиво, длительный контакт с концентрированными веществами вызывает разрушение
• Максимальная рабочая температура - +90 C; выше этого значения возможна деформация

Примеры использования

• Переход трассы вокруг колонны в машинном зале производства
• Обход трубопровода в технологическом корпусе
• Формирование ответвлений в распределительных щитах с плотной компоновкой
• Прокладка кабелей в цехах с частыми ремонтами - удобство демонтажа и переориентации

Практические советы

• Перед монтажом проверьте внутренний профиль лотка - он должен идеально совпадать с контуром угла. Любой зазор увеличивает риск провисания кабеля
• При использовании в местах с вибрациями (станки, насосы) дополнительно закрепите угол двумя рядами крепёжных элементов
• Не перетягивайте болты - это может сплющить ламельное покрытие и нарушить герметичность контакта
• При необходимости модификации - например, сверления отверстий - используйте только холодные методы. Нагрев меняет структуру стали и снижает огнестойкость
• Артикул svh520khdzl всегда указывается в документации на проект - запомните его для заказа запасных элементов
