Горизонтальный изменяемый угол СРО 0-45град. 80x300, 1,2мм, в комплекте с крепежными элементами необходимыми для монтажа | SVN830K DKC ДКС

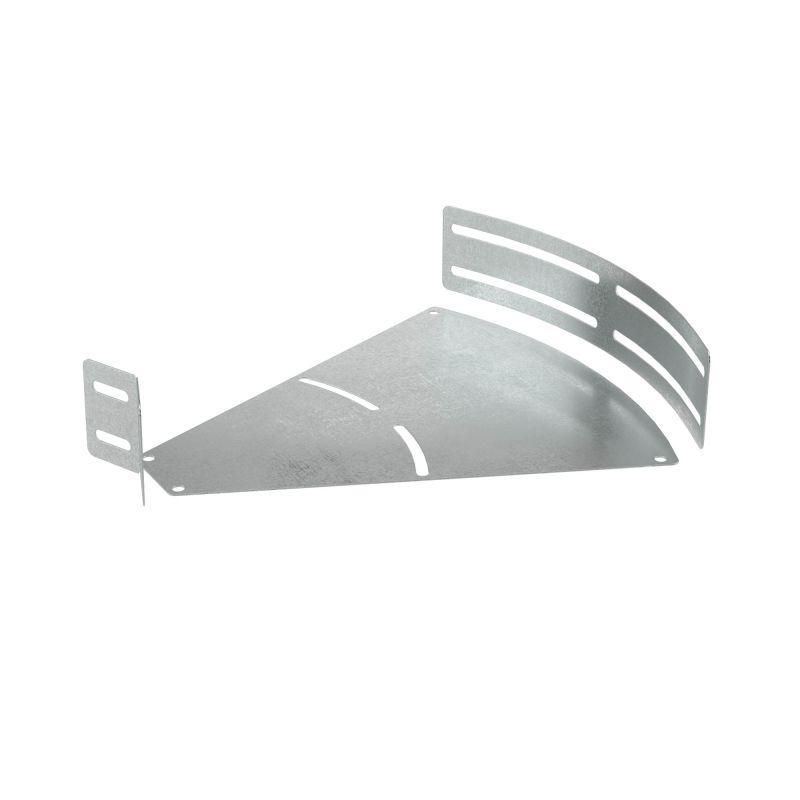

Угол горизонтальный изменяемый СРО 0-45 град. 80x300, 1.2мм, в комплекте с крепежными элементами DKC - это регулируемый крепёжный элемент для изменения направления кабельной трассы в горизонтальной плоскости под углом до 45°. Применяется совместно с лотками серии S5 Combitech, обеспечивает прочную и герметичную сборку с учётом требований к огнестойкости.

Назначение и область применения

Угол горизонтальный изменяемый СРО 0-45 град. 80x300, 1.2мм, в комплекте с крепежными элементами DKC используется для создания поворотов кабельных трасс в горизонтальной плоскости без необходимости замены участка лотка. Подходит для систем прокладки силовых и слаботочных кабелей на объектах с жёсткими требованиями к безопасности - в промышленных цехах, распределительных устройствах, серверных помещениях и на транспорте.

Технические характеристики

• Тип: Горизонтальный изменяемый угол
• Угол регулировки: 0–45° - позволяет точно выставить нужное направление трассы
• Материал: Сталь оцинкованная по методу Сендзимира - устойчивость к коррозии и долгий срок службы
• Толщина стенки: 1,2 мм - достаточна для механической нагрузки при монтаже и эксплуатации
• Габариты: Высота 80 мм, ширина 300 мм - соответствует стандартным лоткам S5 Combitech
• Покрытие: Цинкование по методу Сендзимира - равномерное, плотное покрытие без пористостей
• Цвет: Серый - унифицированный внешний вид с другими элементами системы
• Огнестойкость: Да - сохраняет целостность при воздействии открытого огня в рамках нормируемых условий
• Комплектация: Соединительные пластины и крепёжные элементы - всё необходимое для установки в одном комплекте

Совместимость и монтаж

Угол горизонтальный изменяемый СРО 0-45 град. 80x300, 1.2мм, в комплекте с крепежными элементами DKC рассчитан исключительно для использования с лотками серии S5 Combitech с высотой борта 80 мм и шириной основания 300 мм. Совместимость гарантирует точное совпадение кромок, отсутствие зазоров и сохранение степени защиты IP54+ при правильном монтаже.

Монтаж выполняется в три этапа:

1. Закрепить один край угла к лотку с помощью прилагаемых пластин и саморезов;
2. Отрегулировать угол поворота в пределах 0–45° - фиксируется болтовым соединением;
3. Подсоединить второй край к следующему лотку, проверив герметичность стыка.

Не допускается использование с лотками других серий или с другим профилем - возможны деформации и потеря герметичности.

Безопасность и стандарты

Элемент соответствует требованиям к огнестойкости, что подтверждает возможность применения в зонах с повышенными требованиями к пожарной безопасности. Материал и технология оцинкования обеспечивают соответствие ГОСТ 14918 и DIN EN ISO 1461. Крепёжные элементы выполнены из стали класса прочности 8.8, что гарантирует надёжность соединений даже при вибрациях.

Преимущества

• Регулируемый угол снижает количество запасных частей - один элемент заменяет несколько фиксированных углов
• Оцинкование по методу Сендзимира защищает от коррозии в агрессивных средах - химические цеха, подвалы, улицы
• Предварительно собранный комплект экономит время на монтаже - не требуется докупать крепёж отдельно
• Жёсткая конструкция из 1,2 мм стали предотвращает прогиб при нагрузках от кабелей
• Серый цвет не требует окраски после монтажа - сразу готов к эксплуатации

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных трасс
• Не рекомендуется использовать вне помещений без дополнительной защиты от осадков - хотя материал устойчив к коррозии, длительное воздействие воды может снизить срок службы
• Недопустимо применение с лотками другой высоты (например, 60 мм или 100 мм) - не будет герметичного контакта
• Не следует перегружать сверх допустимой массы кабелей - максимальная нагрузка определена для лотков S5 Combitech

Примеры использования

• Переход трассы вокруг колонны в распределительном щите
• Обход оборудования на производственной линии с изменением направления на 30°
• Сборка кабельной трассы в тоннеле с ограниченным пространством
• Прокладка кабелей в серверной комнате с множеством поворотов и узких проходов

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа - S5 Combitech с высотой 80 мм
• Фиксируйте угол только после точной настройки угла - перемещение после затяжки может повредить резьбу
• При использовании в условиях вибраций дополнительно используйте контргайки на крепёже
• Не забудьте закрыть стыки между лотком и углом специальными крышками - это сохранит степень защиты IP54+
• Артикул svn830k - единственный номер для заказа этого конкретного элемента; другие аналоги не подходят
