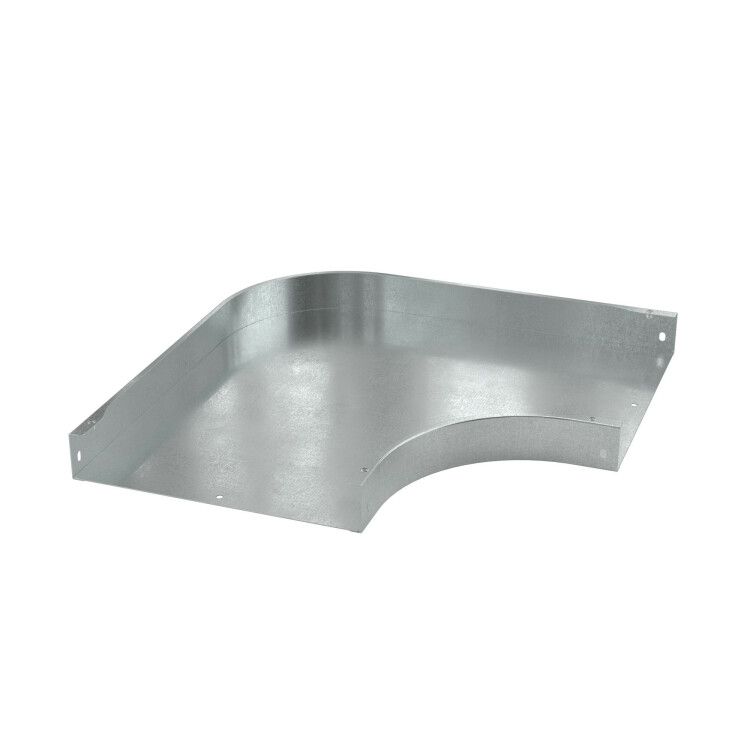

Горизонтальный поворот 200х35, комплект | SDS3520K DKC ДКС

Поворот горизонтальный 200х35, комплект от DKC (ДКС), артикул sds3520k, предназначен для изменения направления кабельной трассы в горизонтальной плоскости на 90°. Выполнен из оцинкованной стали с покрытием по методу Сендзимира, обеспечивает прочную и долговечную фиксацию в системах S5 Combitech.

Назначение и область применения

Поворот горизонтальный 200х35, комплект используется для создания плавного поворота кабельной трассы на 90° в горизонтальной плоскости. Применяется в системах распределения кабелей в промышленных объектах, серверных помещениях, на производствах с жесткими требованиями к организации проводки - например, на конвейерах, в цехах с автоматизированным оборудованием, в распределительных щитах.

Технические характеристики

• Размеры: ширина 200 мм, высота 35 мм
• Угол поворота: 90°
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: серый цвет, устойчивое к коррозии
• Исполнение: с соединителем - готов к установке без доп. деталей
• Изгиб: плавный, без острых углов
• Перфорация: есть на боковой стенке и в основании - для крепления и вентиляции
• Огнестойкость: соответствует требованиям - не распространяет горение

Совместимость и монтаж

Поворот горизонтальный 200х35, комплект совместим с профилями системы S5 Combitech от DKC. Установка выполняется через перфорированные отверстия в основании и боковой стенке с использованием стандартного крепежа, входящего в комплект. Монтаж возможен на вертикальные и горизонтальные участки трассы. Для герметичности и защиты от механических воздействий рекомендуется использовать с другими элементами серии S5 Combitech.

Безопасность и стандарты

Изделие имеет огнестойкую конструкцию, что позволяет применять его в зонах с повышенными требованиями к пожарной безопасности. Покрытие по методу Сендзимира гарантирует длительную защиту от коррозии даже в условиях повышенной влажности. Соответствует нормам для промышленных кабельных систем.

Преимущества

• Плавный изгиб снижает риск повреждения кабелей при прокладке
• Оцинкование по методу Сендзимира обеспечивает лучшую коррозионную стойкость, чем обычное цинкование
• Перфорация на боковой стенке и основании упрощает крепление и позволяют организовать естественную вентиляцию
• Комплектность - все крепежные элементы уже включены, не требуется докупать болты или гайки
• Серый цвет не выделяется в системе, легко сочетается с другими элементами S5 Combitech

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных изменений направления
• Подходит только для кабельных трасс с нагрузкой, соответствующей жесткости профиля 0,8 мм; не рекомендуется для тяжелых многожильных пакетов свыше 4–5 кг/м
• Не является водо- или пылезащитным корпусом - не заменяет IP-корпуса для открытых площадок
• Требует монтажа исключительно на несущих элементах системы S5 Combitech - несовместим с другими типами кабельных лотков без адаптеров

Примеры использования

• Поворот трассы вокруг колонны в производственном цехе
• Смена направления кабельного канала в серверной комнате для обхода оборудования
• Обвод препятствий на конвейерной линии с плотной компоновкой
• Формирование ответвлений в распределительных щитах с ограниченным пространством

Практические советы

• Проверьте посадочные размеры перед монтажом - ширина 200 мм требует свободного места минимум 210–220 мм между соседними элементами
• При сборке используйте только крепеж из комплекта - он рассчитан на толщину стенки 0,8 мм и предотвращает деформацию
• Не перегружайте поворот большим числом кабелей - сохраните радиус изгиба, чтобы не повредить изоляцию
• Для внешних или сырых помещений комбинируйте с герметичными крышками и переходниками S5 Combitech
• Артикул sds3520k - единственный вариант этого типа в серии S5 Combitech; аналоги других брендов имеют другие размеры и несовместимы
