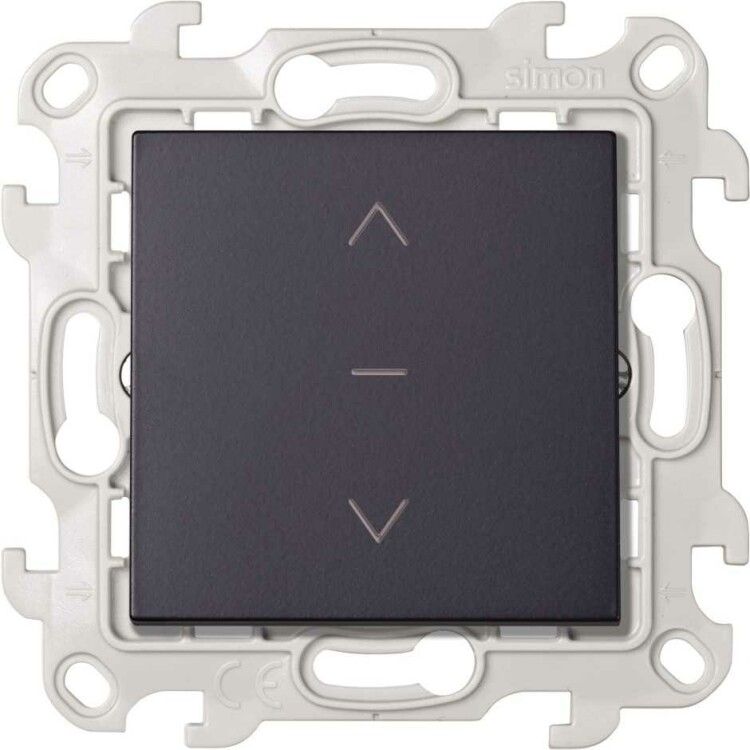

Выключатель для жалюзи S24 10А 250В 3 позиц. с фиксацией графит Simon 2420333-038

Выключатель жалюзи Simon 24 Harmonie с артикулом 2420333-038 - это трёхпозиционное устройство для управления жалюзи, шторами и другими механизмами с центральным положением «останов». Подходит для установки в бытовых и офисных помещениях, где требуется точный контроль над движением оконных покрытий.

Назначение и область применения

Выключатель жалюзи Simon 24 Harmonie предназначен для управления электроприводами жалюзи, роллет, штор и аналогичными устройствами. Трёхпозиционная схема позволяет выбрать направление движения: вверх, вниз или остановить механизм в любом положении. Устройство работает в сетях переменного тока до 250 В и рассчитано на нагрузку до 10 А, что соответствует большинству домашних и коммерческих систем автоматизации окон.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 10 А
• Количество позиций: 3 (вверх / стоп / вниз)
• Тип переключения: механический, с фиксацией в крайних положениях
• Монтаж: в стандартную еврокоробку глубиной ≥ 40 мм
• Рабочая температура: от –5 C до +40 C

Совместимость и монтаж

Выключатель жалюзи Simon 24 Harmonie совместим со всеми стандартными монтажными коробками для одноклавишных выключателей. Для подключения используются три клеммы: L (фаза), UP (включение вверх), DOWN (включение вниз). Кабель сечением 0,75–1,5 мм2 подходит для всех контактов. Перед монтажом убедитесь, что питание отключено. Выключатель не требует внешнего питания - он управляет реле привода через замыкание цепей.

Безопасность и стандарты

Устройство соответствует европейским нормам безопасности IEC/EN 60669-1 и имеет сертификат CE. Конструкция защищена от случайного включения: клавиша фиксируется в крайних положениях, а среднее положение «стоп» не имеет механической связи с контактами, исключая самопроизвольное перемещение жалюзи.

Преимущества

• Чёткая тактильная обратная связь: каждое положение клавиши легко определяется на ощупь
• Интеграция в серию Simon 24 Harmonie - единый дизайн с розетками и светильниками
• Надёжные медные контакты обеспечивают долгий срок службы даже при частом использовании
• Не требует программирования или дополнительной электроники

Ограничения применения

• Не подходит для управления мощностью выше 10 А - для крупных приводов (например, панорамных штор) нужен промежуточный магнитный пускатель
• Не предназначен для работы во влажных зонах (ванна, бассейн): не имеет защиты IP44 и выше
• Несовместим с системами умного дома без дополнительных модулей - управление только вручную

Примеры использования

• Управление вертикальными жалюзи в офисном кабинете
• Контроль горизонтальных роллет на кухне или в спальне
• Автоматизация штор в гостиных с высокими потолками
• Локальное управление приводами в многоквартирных домах, где нет централизованной системы

Практические советы

• Перед установкой проверьте, чтобы привод жалюзи имел те же параметры: 10 А, 250 В - иначе возможен выход из строя выключателя
• Если жалюзи двигаются слишком медленно, убедитесь, что провода не перегружены и сечение кабеля не меньше 1,5 мм2
• При замене старого выключателя сохраните расцветку проводов: L - всегда фаза, UP и DOWN - к выходам привода
• Для удобства можно использовать два таких выключателя: один у входа, второй у окна - они работают параллельно, если подключены к одной цепи
