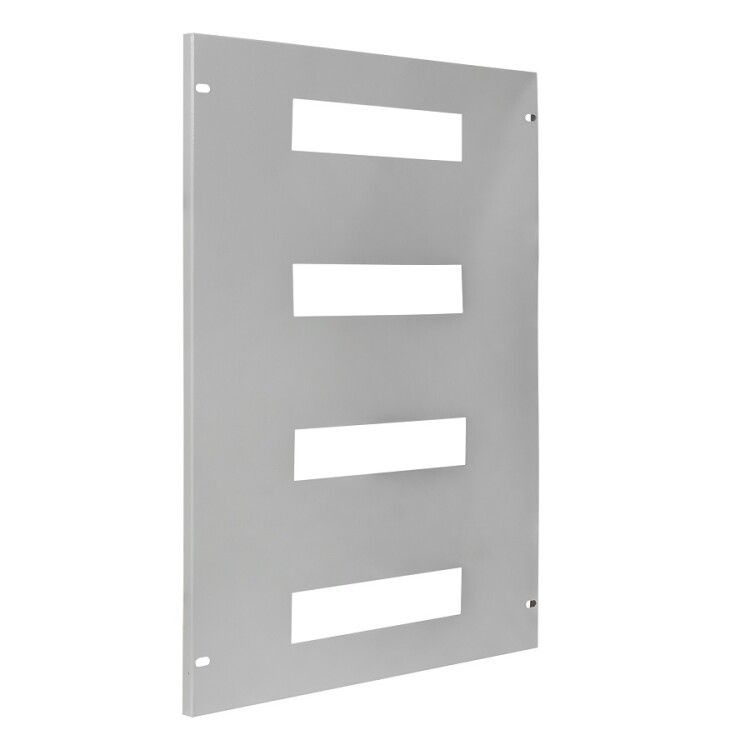

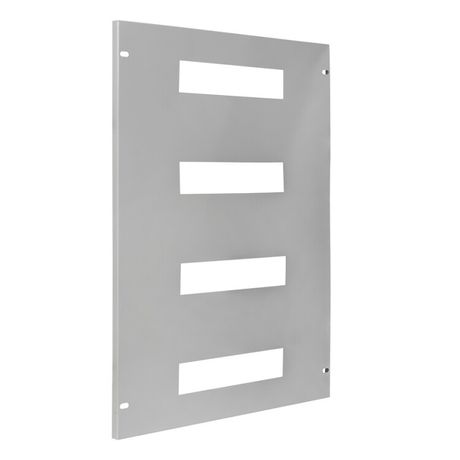

Гранит EKF PROxima - mb66-3p Фальш-панель на 84 модуля для 65.50.22

Фальш-панель на 84 модуля для 65.50.22 Гранит PROxima - это элемент сборной корпусной системы серии Гранит от EKF, предназначенный для установки и фиксации модульного оборудования в промышленных щитах. Она обеспечивает жесткую основу для компактного размещения до 84 модулей, сохраняя доступ к контактам и удобство обслуживания.

Назначение и область применения

Фальш-панель на 84 модуля для 65.50.22 Гранит PROxima используется для монтажа автоматических выключателей, контакторов, реле, терморегуляторов и других устройств стандарта DIN 35 мм. Применяется в распределительных щитах промышленного оборудования, на конвейерах, в насосных станциях, на объектах с высокой запылённостью или перепадами температур. Подходит для условий, где требуется надёжная защита от внешних воздействий.

Технические характеристики

• Тип изделия: фальш-панель
• Габаритная ширина: 464 мм
• Материал: сталь с порошковым покрытием
• Количество модулей: 84 (стандарт 17,5 мм на модуль)
• Степень защиты: IP66 (полная защита от пыли и мощных струй воды)
• Климатическое исполнение: УХЛ1 (работает при температурах от −50C до +40C)
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Фальш-панель совместима с корпусами серии Гранит от EKF, в частности с моделью 65.50.22. Монтируется на направляющие внутри корпуса с помощью болтов или защёлок - зависит от типа корпуса. Для правильной установки убедитесь, что внутренние габариты корпуса соответствуют ширине 464 мм. Порошковое покрытие предотвращает царапины при установке модулей, но требует осторожности при использовании инструментов с острыми кромками.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP66 и климатическому исполнению УХЛ1, что подтверждает его применение в тяжёлых условиях согласно ГОСТ 15150. Порошковое покрытие не содержит свинца и хрома(VI), безопасно при эксплуатации в закрытых помещениях и на открытых площадках.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции
• Защита от пыли и брызг воды - идеально для цехов, улиц, зон с мойкой оборудования
• Работает в экстремальных температурах - от −50C до +40C
• Долгий срок службы - гарантия 5 лет
• Порошковое покрытие устойчиво к коррозии и истиранию

Ограничения применения

• Не предназначен для установки вне корпуса - работает только как внутренний элемент сборного щита
• Не рассчитана на нагрузку выше веса 84 стандартных модулей; избыток массы может деформировать крепления
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или растворителей - покрытие не устойчиво к химической агрессии
• Ширина 464 мм требует точного подбора корпуса - не подходит для стандартных щитов меньшей глубины или ширины

Примеры использования

• Щит управления технологическим оборудованием на пищевом заводе
• Распределительный щит на открытом воздухе в холодном регионе
• Автоматизированный пункт контроля на нефтеперерабатывающем предприятии
• Электрошкаф на конвейере в автомобильном цехе

Практические советы

• Перед монтажом проверьте соответствие ширины фальш-панели внутренним размерам корпуса - 464 мм должны точно входить в рамку
• При установке модулей используйте отвертки с плоскими наконечниками - острые инструменты могут повредить порошковое покрытие
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию стали
• Для длительной работы в сырых условиях рекомендуется дополнительно герметизировать места прохода кабелей через вводы
• Фальш-панель на 84 модуля для 65.50.22 Гранит PROxima - оптимальный выбор, когда нужна плотная упаковка модулей без потери доступа к клеммам
