Грозозащита на F-разъем 5-2400 МГц | 05-4000-1 REXANT MEET

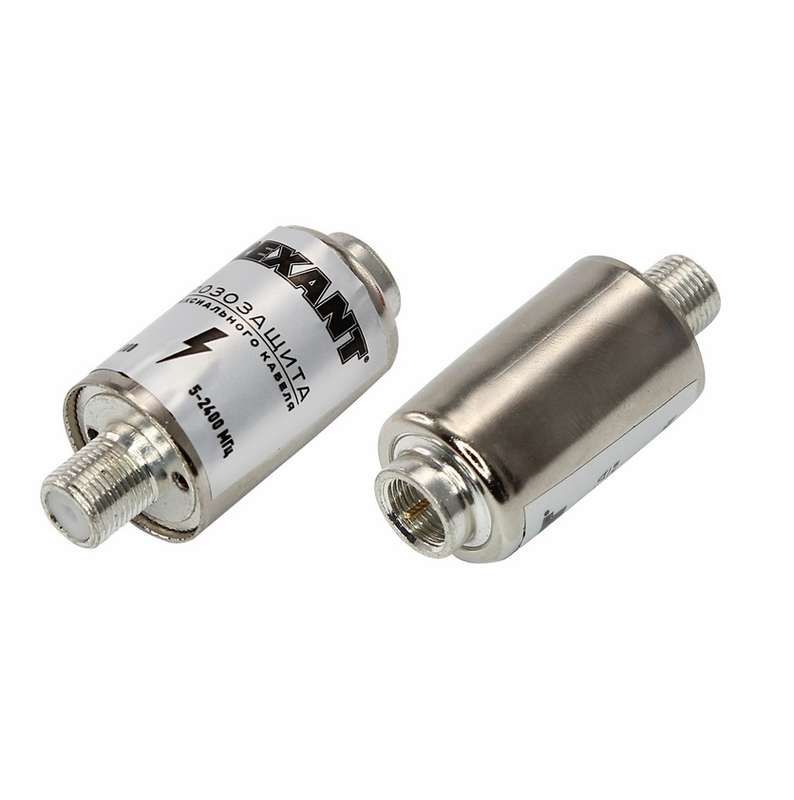

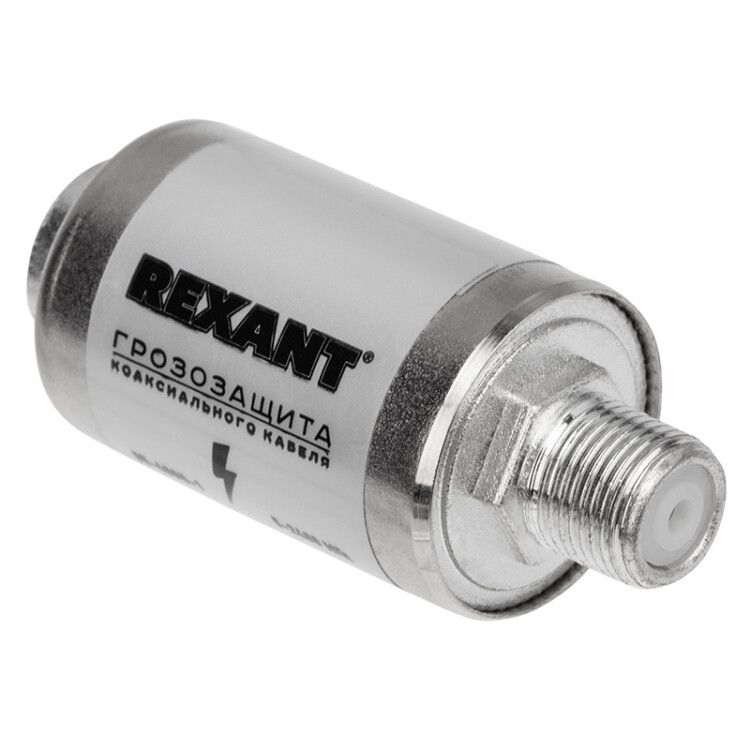

Грозозащита на F-разъем 5-2400 МГц от REXANT (артикулы 05-4000-1 и etm05-4000-1) — это компактное устройство для защиты спутниковых и эфирных телевизионных систем от импульсных перенапряжений при грозах, сохраняющее качество сигнала благодаря минимальному затуханию.

Назначение и область применения

Грозозащита на F-разъем 5-2400 МГц предназначена для защиты оборудования — телевизоров, ресиверов, модемов, усилителей — от повреждений, вызванных электромагнитными импульсами при ударе молнии или близком разряде. Устройство встраивается в кабель между антенной и приемным оборудованием. Подходит для систем DVB-S/S2 (спутниковое ТВ), DVB-T/T2 (эфирное ТВ), а также для радиочастотных цепей в диапазоне 5–2400 МГц. Может устанавливаться как у антенны, так и рядом с ресивером — в зависимости от схемы защиты.

Технические характеристики

• Частотный диапазон: 5 – 2400 МГц — обеспечивает совместимость со всеми современными TV-системами, включая цифровые стандарты и спутниковые сигналы;
• Тип разъема: F-разъем — стандартный интерфейс для коаксиальных кабелей, совместим с большинством антенн и ресиверов;
• Номинальный импульсный ток (8/20): 2 кА — способна поглощать типичные грозовые импульсы;
• Импульсный ток молнии (10/350): 10 кА — защищает от более мощных прямых или близких ударов молнии;
• Уровень напряжения защиты: 16 кВ — предотвращает пробой изоляции в оборудовании;
• Номинальное напряжение AC/DC: 6 В / 1,2 В — ограничивает работу устройства только в слаботочных RF-цепях, не предназначен для питания;
• Максимальное длительное напряжение: 6 В — нельзя применять в цепях с высоким постоянным или переменным напряжением;
• Номинальный ток: 0,5 А — допустимый ток через устройство при нормальной работе; выше этого значения возможен выход из строя;
• Цвет: серебристый — металлический корпус, устойчивый к коррозии;
• Степень защиты корпуса: герметичный — выдерживает воздействие влаги, пыли, перепадов температур;
• Уровень защиты жила/жила и жила/земля: 0 В — не фильтрует помехи, работает исключительно как ограничитель импульсных перенапряжений.

Совместимость и монтаж

Грозозащита на F-разъем 5-2400 МГц вставляется последовательно в коаксиальный кабель. Разъемы F-типа позволяют легко подключить устройство без инструментов — просто закручиваются гайки на кабеле. Для надежного контакта рекомендуется проверить плотность соединения и отсутствие окисления контактов. Установка возможна как на улице (у антенны), так и внутри помещения (у ресивера). Нет необходимости в заземлении самого устройства — оно работает как самодостаточный ограничитель, однако система в целом должна иметь качественное заземление антенны и оборудования для максимальной эффективности.

Безопасность и стандарты

Устройство соответствует требованиям к защите от импульсных перенапряжений в радиочастотных системах. Хотя явного указания на соответствие ГОСТ или IEC нет, параметры (10 кА, 16 кВ) соответствуют практикам промышленной защиты аналогичных решений. Не содержит активных элементов — не требует обслуживания, не нагревается при работе.

Преимущества

• Высокий уровень защиты (10 кА) при низкой стоимости — оптимальное решение для бытовых систем;
• Минимальное затухание сигнала — не снижает уровень входящего сигнала, не требует усиления;
• Герметичный корпус — можно устанавливать вне помещений, даже в условиях повышенной влажности;
• Широкий частотный диапазон — один продукт покрывает все популярные системы: спутник, цифровое ТВ, UHF/VHF;
• Простота монтажа — не требует пайки, специнструментов или знаний электроники.

Ограничения применения

• Не защищает от постоянного или переменного напряжения выше 6 В — запрещено подключение к питанию 12 В, 220 В или другим источникам энергии;
• Не является фильтром помех — не устраняет шумы, интерференцию, паразитные сигналы, только импульсы;
• Не заменяет полноценную систему заземления — эффективность зависит от правильного заземления антенны и всего объекта;
• Не рассчитана на многократные прямые попадания молний — после нескольких срабатываний может потерять защитные свойства;
• Работает только в коаксиальных цепях с F-разъемами — не подходит для других типов разъемов (BNC, N, SMA и т.д.).

Примеры использования

• Защита спутниковой антенны на крыше дома перед подключением к ресиверу в комнате;
• Установка на внешней стене рядом с антенной DVB-T2 для защиты телевизора от скачков напряжения;
• Подключение к усилителю сигнала на чердачном пространстве, где риск поражения молнией выше;
• Использование в системах видеонаблюдения с антенной на столбе, работающей в диапазоне 900–2400 МГц.

Практические советы

• Перед установкой проверьте, что кабель имеет F-разъем — другие типы не подходят;
• Если устанавливаете устройство на улице, используйте термоусадку или герметик вокруг соединений для дополнительной защиты от влаги;
• Заземление антенны и ее мачты обязательно — без него грозозащита будет работать лишь частично;
• После сильной грозы проверьте связь: если сигнал пропал, возможно, устройство сработало и потребует замены;
• Не комбинируйте несколько таких устройств в одной цепи — это не увеличивает защиту, а может вызвать отражения сигнала;
• Этот вариант от REXANT — экономичное решение для домашнего использования. Для профессиональных систем с высокой нагрузкой рассмотрите модели с более высокими показателями импульсного тока.
