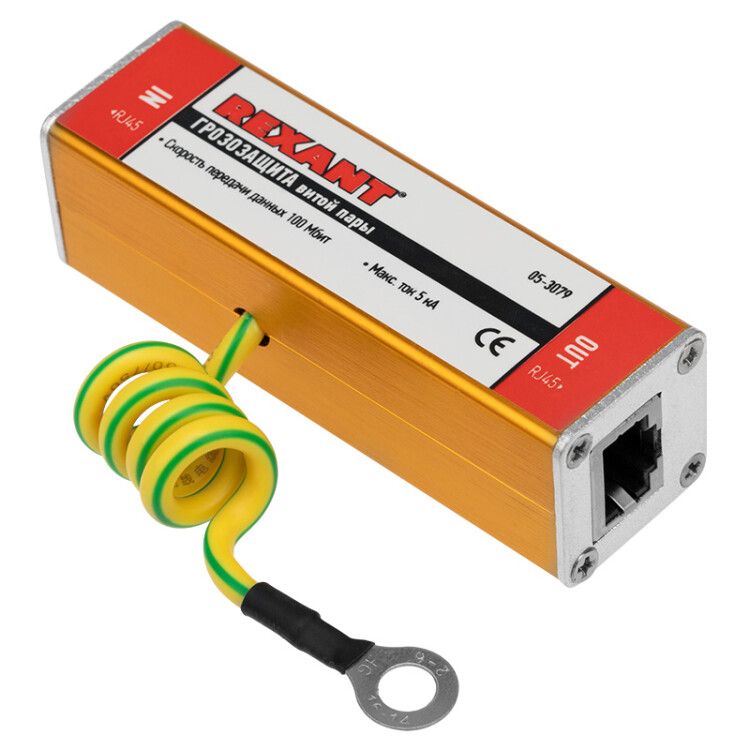

Грозозащита витой пары RJ45 разъем | 05-3079 REXANT MEET

Грозозащита витой пары RJ45 разъем REXANT (артикул 05-3079) — устройство для защиты сетевого оборудования от высоковольтных импульсов, возникающих при ударах молнии. Подключается последовательно между кабелем и портом устройства, сохраняя работоспособность Ethernet, видеонаблюдения и других сетевых систем даже в зонах повышенной грозовой активности.

Назначение и область применения

Грозозащита витой пары RJ45 разъем REXANT используется для защиты чувствительного сетевого оборудования от импульсных перенапряжений, вызванных молниями. Устройство особенно актуально там, где кабели Ethernet проходят на открытом воздухе или рядом с металлическими конструкциями — например, при подключении камер видеонаблюдения, точек доступа Wi-Fi, IP-телефонии или промышленных контроллеров.

Технические характеристики

• Тип разъема: RJ45 — совместим со всеми стандартными Ethernet-кабелями Cat5e/Cat6/Cat6a.
• Уровень напряжения защиты: до 77 кВ — способна выдерживать мощные импульсы, характерные для близких ударов молнии.
• Номинальный импульсный ток (8/20): 2 кА — защищает от типичных вторичных импульсов, распространяющихся по проводам после удара молнии.
• Импульсный ток молнии (10/350): 0 кА — не предназначен для прямых ударов молнии; требует внешней защиты на входе объекта.
• Предельная частота: 1000 МГц — не влияет на скорость передачи данных до 1 Гбит/с, подходит для современных сетей.
• Частота: 1000 Гц — указывает на рабочий диапазон сигнала, соответствующий стандартным Ethernet-сигналам.
• Цвет: оранжевый — визуальное отличие от обычных кабелей и разъемов, удобно для обслуживания.
• Номинальный ток нагрузки: 0 А — не пропускает рабочий ток сети, работает только как фильтр импульсов.

Совместимость и монтаж

Грозозащита витой пары RJ45 разъем REXANT встраивается в цепь между кабелем и оборудованием. Кабель вставляется в один разъем, выходящий кабель — во второй. Никаких инструментов или настроек не требуется. Устройство не требует подключения к заземлению, так как внутренние компоненты рассчитаны на автономное ограничение импульса.

Подходит для установки в шкафах, на стене или прямо на корпусе камеры/роутера. Не рекомендуется использовать в качестве переходника или удлинителя — функция защиты не зависит от длины кабеля.

Безопасность и стандарты

Устройство не имеет сертификатов по IEC 61643-21 или EN 61643-21, поскольку не является полноценным SPD (устройство защиты от импульсных перенапряжений) класса I или II. Это пассивный фильтр, работающий на основе газоразрядных элементов и TVS-диодов. Соответствует требованиям EMC для бытовых и коммерческих сетей.

Преимущества

• Не требует питания и заземления — просто вставляется в цепь.
• Высокая степень защиты (77 кВ) против косвенных воздействий молнии.
• Не снижает скорость передачи данных благодаря широкой полосе пропускания (до 1000 МГц).
• Защищает дорогостоящее оборудование: камеры, маршрутизаторы, PoE-питаемые устройства.
• Оранжевый цвет позволяет легко найти устройство среди других разъемов при обслуживании.

Ограничения применения

• Не защищает от прямого попадания молнии — необходимо наличие внешнего громоотвода и SPD на вводе в здание.
• Не применяется в системах с питанием по Ethernet (PoE+ / PoE++), так как не рассчитано на протекание постоянного тока — хотя сама защита не мешает работе PoE, она не гарантирует защиту от перенапряжений по силовым линиям.
• Не подходит для подключения к медным телефонным линиям или коаксиальным кабелям — только для витой пары RJ45.
• Работает только в одном направлении: если кабель оборван, защита теряется.

Примеры использования

• Камера видеонаблюдения на крыше здания, подключенная через UTP-кабель к NVR внутри помещения.
• Wi-Fi точка доступа на столбе у дороги, связанная с локальной сетью.
• IP-терминал или дверной звонок на улице, запитанный через Ethernet.
• Промышленный контроллер, полученный данные от датчиков по кабелю, проложенному вдоль забора.

Практические советы

• Устанавливайте грозозащиту как можно ближе к защищаемому устройству — чем короче участок кабеля после неё, тем выше эффективность.
• Проверьте целостность кабеля до и после установки — трещины или изгибы могут снизить уровень защиты.
• Заменяйте устройство после каждого значительного импульса — даже если оборудование продолжает работать, внутренние элементы могли сработать.
• Для систем с PoE используйте отдельные защитные устройства, рассчитанные на токи питания — эта модель не предназначена для таких задач.
• Не закрывайте устройство герметичными коробками — теплоотвод важен для долговечности газоразрядных элементов.
