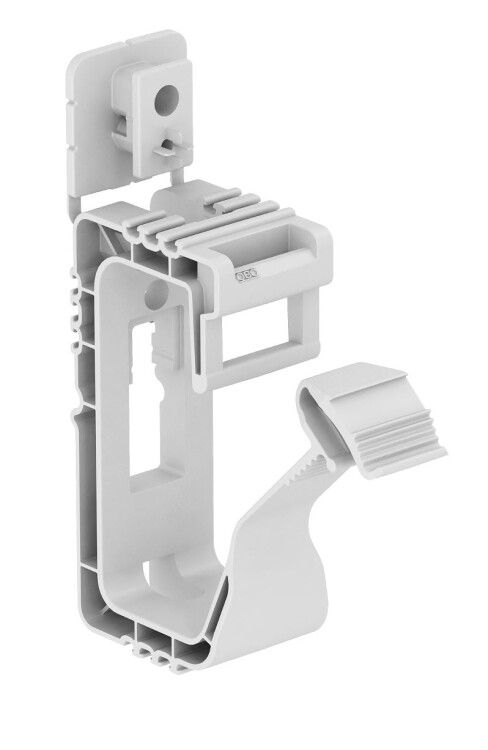

Групповое крепление Grip 20x NYM3x1,5 (2031 20 SP) | 2205408 OBO Bettermann

Групповое крепление Grip 20x NYM 3x1,5 мм (2031 20 SP) от OBO BETTERMANN предназначено для одновременной фиксации до двадцати кабелей NYM 3×1,5 мм2 в одном узле. Простое, надежное решение для организации групповой проводки в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Групповое крепление Grip 20x NYM 3x1,5 мм (2031 20 SP) используется для компактной фиксации множества кабелей в одной точке. Подходит для монтажа силовых и слаботочных сетей, где требуется упорядочить большое количество проводов без перегрузки крепежных элементов. Часто применяется в распределительных щитах, на потолках и стенах в помещениях с высокой плотностью кабельных трасс - например, в офисах, школах, производственных цехах.

Технические характеристики

• Тип изделия: групповое крепление
• Количество кабелей NYM 3×1,5 мм2: 20 шт.
• Материал корпуса: полипропилен - устойчив к химическим воздействиям, не поддерживает горение
• Цвет: светло-серый
• Содержание галогенов: отсутствует - безопасен при возможном возгорании
• Покрытие поверхности: необработанное - не требует дополнительной защиты
• Крепежные отверстия: диаметром 6 мм
• Артикулы: 2031 20 SP, 2205408

Совместимость и монтаж

Групповое крепление Grip 20x NYM 3x1,5 мм (2031 20 SP) имеет два типа крепления:

• Запресованный крепежный элемент - совместим с забивным дюбелем (например, пластиковым или металлическим)
• Подходит для установки с помощью пневматического устройства для забивания гвоздей - позволяет быстро зафиксировать крепление на бетоне, кирпиче или других твердых основаниях

Рекомендуемое расстояние между креплениями при максимальной нагрузке - не менее 50 см. Кабели NYM 3×1,5 мм2 должны свободно входить в каналы без изгиба радиусом меньше 50 мм. Убедитесь, что суммарный внешний диаметр всех 20 кабелей не превышает внутреннюю вместимость корпуса - проверьте соответствие по ГОСТ 31996.

Безопасность и стандарты

Изделие изготовлено из галоген-free материала - при нагревании не выделяет токсичных газов. Соответствует требованиям безопасности для помещений с повышенными нормами пожарной безопасности. Материал соответствует DIN VDE 0298-2 и EN 61386-21 для систем кабельных каналов.

Преимущества

• Уменьшает количество точек крепления - экономит время при монтаже
• Стандартный диаметр отверстий 6 мм - совместим с большинством распространённых дюбелей и крепежей
• Высокая механическая прочность полипропилена - выдерживает длительную нагрузку без деформации
• Отсутствие покрытия снижает риск повреждения при сборке и исключает необходимость удаления защитного слоя перед установкой

Ограничения применения

• Не предназначен для наружной установки - материал не рассчитан на постоянное UV-излучение и осадки
• Не рекомендуется использовать для кабелей с большим внешним диаметром - например, NYM 3×2,5 мм2 или выше - возможно переполнение и повреждение изоляции
• Не подходит для кабелей с металлической броней или усиленной оболочкой - конструкция не обеспечивает достаточную механическую защиту
• Не следует применять в местах с частыми вибрациями без дополнительной фиксации - возможна потеря удерживающего усилия

Примеры использования

• Фиксация 20 кабелей питания от одного распределительного щита к розеткам в офисном зале
• Объединение группового вывода кабелей от системы освещения на потолке в административном здании
• Укладка многожильных проводов в техническом коридоре производства с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы все 20 кабелей легко проходили через каналы - не допускайте принудительного запихивания
• При использовании пневмоинструмента соблюдайте безопасную дистанцию и используйте средства защиты глаз
• Если крепится на деревянную поверхность - предварительно просверлите отверстие под дюбель диаметром 6 мм
• Для долговечности избегайте прямого контакта с маслом, растворителями и агрессивными химикатами
• Групповое крепление Grip 20x NYM 3x1,5 мм (2031 20 SP) лучше всего работает в сочетании с другими изделиями серии Grip от OBO BETTERMANN - обеспечивается единая система управления кабелями
