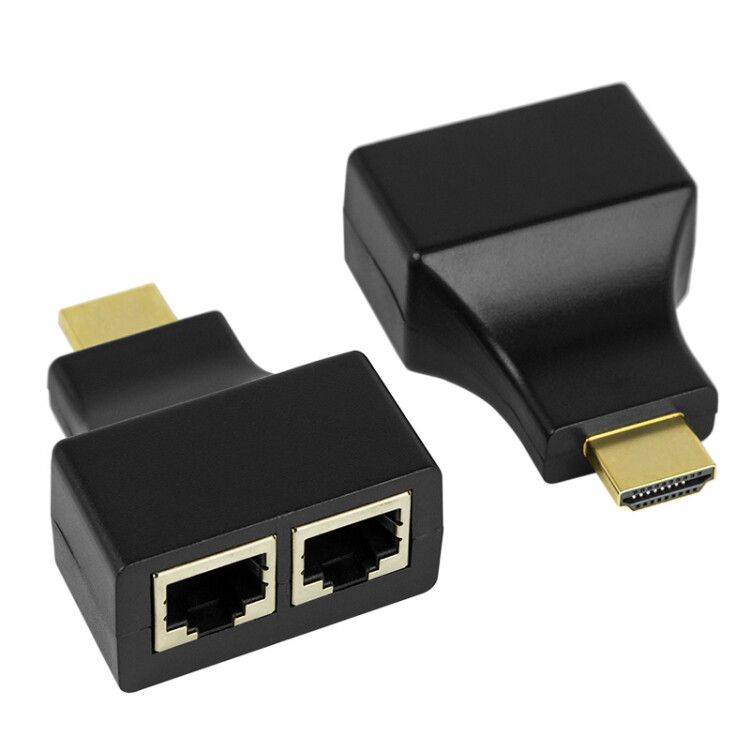

Удлинитель HDMI по витой паре (8p8c) Rexant 17-6916 MEET

Удлинитель HDMI по витой паре REXANT etm17-6916 предназначен для передачи -сигнала между устройствами на расстояниях, где обычный HDMI-кабель не справится. Комплект из двух модулей позволяет подключить источник сигнала - например, компьютер или медиаплеер - к телевизору или проектору через стандартную витую пару, что снижает стоимость и упрощает прокладку.

Назначение и область применения

Удлинитель HDMI REXANT etm17-6916 используется там, где требуется передать видео и звук на значительное расстояние - например, в офисах, домашних кинотеатрах, системах управления, образовательных учреждениях или на выставках. Подходит для подключения ПК, Blu-ray-плееров, игровых приставок к экранам, расположенным за стеной, в другой комнате или на удалённой стенде.

Технические характеристики

• Поддерживаемый формат HDMI: 1.3b
• Максимальная частота передачи: 165 МГц (1,65 Гбит/с на канал)
• Максимальное разрешение:
  • до 30 м - 720p
  • до 20 м - 1080p (Full HD)
  • до 10 м - 4K UHD
• Аудио: LPCM, Dolby Digital, DTS Digital, Dolby TrueHD, DTS-HD
• Защита контента: HDCP
• Интерфейсы: два порта HDMI (мама) + два разъёма RJ-45 (8P-8C)
• Цвет корпуса: черный
• Не требует внешнего питания

Совместимость и монтаж

Удлинитель работает с сетевым кабелем Cat5e или Cat6. Каждый из двух модулей подключается одним концом к HDMI-устройству, вторым - к витой паре. Для надёжной работы используйте цельный кабель без ответвлений. Обязательно проверьте, чтобы жилы были правильно обжаты по TIA/EIA-568B. Удлинитель не совместим с активными HDMI-кабелями и оборудованием, требующим Power over Ethernet.

Безопасность и стандарты

Удлинитель соответствует требованиям HDMI 1.3b и поддерживает протокол HDCP для защиты авторских прав. Нет сертификатов EMI/EMC или IP-защиты - устройство предназначено для внутренней установки в сухих помещениях. Не допускается использование во влажных средах или вне помещений.

Преимущества

• Экономичнее, чем длинный HDMI-кабель - можно использовать уже проложенную телефонную или LAN-проводку.
• Нет необходимости в источнике питания - работает пассивно.
• Компактные размеры позволяют легко спрятать устройства за телевизором или в щите.
• Поддержка 4K на расстоянии до 10 м обеспечивает качество картинки даже на крупных экранах.
• Стандартные разъёмы RJ-45 упрощают замену поврежденного участка кабеля.

Ограничения применения

• Не поддерживает HDR, HDMI 2.0+ и более новые версии - максимальная скорость передачи ограничивает возможности современных устройств.
• На расстоянии свыше 10 м 4K-сигнал будет терять стабильность; возможны мерцание, потеря цвета или отказ изображения.
• Запрещена работа с кабелями ниже Cat5e - слабая экранировка вызывает помехи.
• Не подходит для передачи сигнала через коммутаторы, маршрутизаторы или PoE-сети.
• Не рассчитан на постоянное физическое напряжение - нельзя перегибать, затягивать или прокладывать рядом с силовыми проводами.

Примеры использования

• Подключение игровой приставки к телевизору в соседней комнате через существующую LAN-розетку.
• Передача сигнала с ПК на большой экран в конференц-зале, когда кабели проложены в полу или потолочном коробе.
• Обеспечение качественного вывода изображения с медиапроигрывателя на демонстрационный монитор в торговом центре.
• Интеграция в системы автоматизации, где HDMI-выход контроллера нужен на удаленном дисплее.

Практические советы

• Используйте только целый кабель Cat5e/Cat6 без скруток - особенно важно для расстояний выше 15 м.
• Перед сборкой обязательно разматывайте катушку - закручивание провода создаёт паразитную индуктивность и снижает качество сигнала.
• Проверяйте полярность обжима: лучше всего подходят разъёмы, выполненные по стандарту B (TIA/EIA-568B).
• Если после подключения изображение пропадает - попробуйте заменить кабель на новый, проверенный Cat6.
• Не запускайте одновременно несколько таких удлинителей на одной трассе - риск взаимных помех возрастает.
• Для долговечности не оставляйте устройство в местах с температурой выше 40 C или повышенной влажностью.
