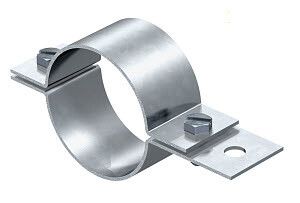

Хомут для крепления к трубе (303 DIN-1 1/4) | 5102138 OBO Bettermann

Хомут для крепления к трубе 303 DIN-1 1/4 от OBO BETTERMANN предназначен для надёжного фиксирования труб на опорных конструкциях. Благодаря горячему цинкованию и точному соответствию стандарту DIN 48818, этот хомут обеспечивает долговечную работу даже в агрессивной среде.

Назначение и область применения

Хомут для крепления к трубе 303 DIN-1 1/4 используется для крепления металлических и пластиковых труб диаметром до 42,4 мм. Подходит для монтажа систем водоснабжения, сжатого воздуха, технологических коммуникаций и кабельных трасс. Применяется в промышленных объектах, на заводах, в насосных станциях и других местах, где требуется прочная и устойчивая фixация труб.

Технические характеристики

• Тип изделия: хомут для крепления к трубе
• Диапазон зажима: 42,4 мм — подходит для труб с наружным диаметром около 42–43 мм
• Материал: сталь — высокая механическая прочность
• Покрытие: горячий цинк — защищает от коррозии, особенно в условиях повышенной влажности
• Монтажное отверстие: 11 мм — позволяет закрепить хомут к стене или профилю болтом М8
• Крепёж: два шестигранных болта М8×20 и две гайки М8 (соответствует требованиям DIN 48818, форма D)
• Размер крепёжа: указано соответствие 4 дюйма = М10 — это справочная информация, сам хомут комплектуется именно М8

Совместимость и монтаж

Хомут для крепления к трубе 303 DIN-1 1/4 совместим с трубами из стали, меди, ПВХ и других материалов, имеющими внешний диаметр 42,4 мм. Для установки используйте болты М8 с гайками, входящими в комплект. Убедитесь, что поверхность, к которой крепится хомут, имеет достаточную толщину для прохода болта через отверстие 11 мм. Затягивайте болты равномерно, чтобы избежать деформации хомута.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 48818, форма D. Это гарантирует совместимость с другими элементами системы крепления, сертифицированными по этому же стандарту. Горячее цинкование повышает безопасность эксплуатации в условиях влажности и перепадов температур.

Преимущества

• Высокая жёсткость благодаря стальной основе — выдерживает значительные нагрузки
• Защита от коррозии — горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с обычным покрытием
• Чёткое соответствие DIN — легко заменяется и сочетается с аналогичными изделиями OBO BETTERMANN
• Удобный монтаж — все крепёжные элементы входят в комплект, не требуют доп purchases

Ограничения применения

• Не предназначена для крепления труб с диаметром более 42,4 мм — возможна проскальзывание и потеря удерживающей способности
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>200 °C)
• Запрещено применять в качестве основного крепления для труб с внутренним давлением выше 16 бар — требуется дополнительная проверка на прочность соединений

Примеры использования

• Фиксация медных труб в системах отопления
• Крепление воздушных магистралей на производственных линиях
• Установка кабельных каналов на трубопроводах
• Подвеска труб в помещениях с высокой влажностью — например, в котельных или мойках

Практические советы

• Перед монтажом проверьте фактический наружный диаметр трубы — он должен точно попадать в диапазон 42,4 мм
• При использовании на вертикальных участках обязательно применяйте дополнительные крепления через каждые 1,5–2 метра
• При затяжке болтов не переусердствуйте — перегрузка может вызвать растрескивание цинкового слоя
• Хомут для крепления к трубе 303 DIN-1 1/4 от OBO BETTERMANN можно комбинировать с другими элементами серии 303 — это упрощает сборку однородных систем
• Артикул 5102138 — это официальный номер в каталоге OBO Bettermann, сохраняйте его при заказе запчастей
