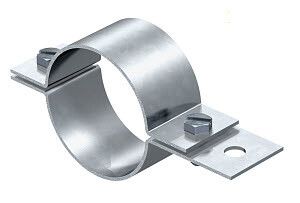

Хомут для крепления к трубе (303 DIN-3 1/2) | 5102251 OBO Bettermann

Хомут для крепления к трубе (DIN 303 1/2) от OBO BETTERMANN — надёжный элемент фиксации труб и проводов на металлических поверхностях, выполненный из стали с горячим цинкованием. Артикул 5102251 соответствует стандарту DIN 48818, форма D, и предназначен для устойчивой установки в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Хомут для крепления к трубе (DIN 303 1/2) используется для фиксации труб, кабельных каналов, рукавов и других элементов к вертикальным или горизонтальным опорам — например, к стальным профилям, рамам или стенкам щитов. Подходит для промышленного оборудования, систем автоматизации, энергообъектов и объектов с высокими требованиями к долговечности креплений.

Технические характеристики

• Диапазон зажима: 100 мм — позволяет фиксировать трубы и элементы до этого внешнего диаметра;
• Материал: сталь — обеспечивает прочность и жёсткость конструкции;
• Покрытие: горячий цинк — защищает от коррозии даже при длительном контакте с влагой и химическими веществами;
• Соединительное и монтажное отверстие: 11 мм — совпадают по размеру, что упрощает установку;
• Крепёж: два болта M8×20 и две гайки M8 — в комплекте, не требуют доп purchases;
• Форма по стандарту: DIN 48818, тип D — гарантирует соответствие международному нормативу;
• Условное обозначение: 303 DIN-3 1/2 — указывает на серию и размерную группу.

Совместимость и монтаж

Хомут для крепления к трубе (DIN 303 1/2) совместим со всеми трубами и элементами, имеющими внешний диаметр до 100 мм. Для монтажа требуется сверло с диаметром 11 мм и ключ на 13 мм для затяжки гаек M8. Установка выполняется вдоль оси трубы — хомут плотно обхватывает поверхность, а болты фиксируют его к основанию через отверстие. Обязательно проверьте, чтобы толщина монтируемой поверхности позволяла полностью закрутить болт M8 с запасом резьбы.

Безопасность и стандарты

Изделие соответствует стандарту DIN 48818, форма D, что подтверждает его механическую стабильность и безопасность при нагрузках. Горячее цинкование соответствует ISO 1461, обеспечивая антикоррозийную защиту в соответствии с промышленными требованиями. Применяется в системах, где важна пожарная безопасность и устойчивость к воздействию окружающей среды.

Преимущества

• Высокая прочность благодаря стальной основе — выдерживает значительные механические нагрузки;
• Защита от коррозии — горячее цинкование служит в десятки раз дольше, чем обычное покрытие;
• Комплектация — все необходимые крепёжные элементы уже включены, не нужно докупать болты и гайки;
• Стандартная форма — легко заменяется на аналогичные детали других производителей, соблюдающих DIN 48818;
• Подходит для монтажа в труднодоступных местах — компактная конструкция не требует большого рабочего пространства.

Ограничения применения

• Не рекомендуется использовать для труб с диаметром более 100 мм — возможен риск проскальзывания или деформации;
• Не предназначена для частых демонтажей — многократные разборки снижают надёжность резьбового соединения;
• Не подходит для крепления к деревянным или пластиковым поверхностям — отверстие 11 мм рассчитано исключительно на металлические основания;
• Работает в температурном диапазоне, ограниченном свойствами стали и цинка — не применяйте в средах выше +120 °C или ниже –40 °C без предварительной проверки.

Примеры использования

• Крепление воздушных и гидравлических труб на станках ЧПУ;
• Фиксация кабельных трасс в промышленных распределительных щитах;
• Закрепление воздуховодов в вентиляционных системах заводских помещений;
• Установка трубопроводов в пищевой и фармацевтической промышленности — благодаря цинковому покрытию легко моется и не подвержен биологической коррозии.

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы — он должен быть меньше 100 мм, иначе хомут не будет плотно прилегать;
• При использовании в сырых помещениях дополнительно смажьте резьбу болтов противозадирной смазкой — продлит срок службы крепления;
• Если монтируете несколько хомутов подряд — выравнивайте их по одной плоскости, чтобы избежать перекоса труб;
• Артикул 5102251 и обозначение “303 din-3 1/2” — это один и тот же продукт; используйте эти данные при заказе запчастей;
• Хомут для крепления к трубе (DIN 303 1/2) от OBO BETTERMANN — проверенная временем модель, часто применяемая в проектах с сертификацией по IEC 61439.
