Хомут для крепления к трубе (952 Z 2) | 5052181 OBO Bettermann

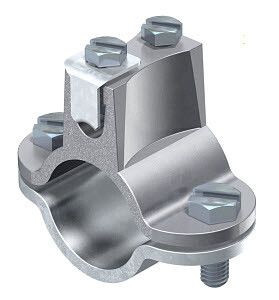

Хомут для крепления к трубе OBO BETTERMANN 952 Z 2 предназначен для надёжного фиксирования труб диаметром 57–60 мм и одновременного крепления силовых проводников сечением 16–70 мм2. Этот хомут сочетает функции механического крепления трубы и кабельного зажима, что делает его удобным решением для монтажа в промышленных системах.

Назначение и область применения

Хомут для крепления к трубе OBO BETTERMANN 952 Z 2 используется для совмещённого крепления металлических труб и кабелей на одной опоре. Подходит для установки на трубах диаметром ½”–2” (11,5–60 мм), например, в системах воздуховодов, гидравлики, технологических коммуникациях. Одновременно обеспечивает фиксацию одножильных проводников сечением 16–70 мм2 - идеально для подключения оборудования на станках, конвейерах, распределительных щитах и других объектах с высокой механической нагрузкой.

Технические характеристики

• Диапазон зажима трубы: 57–60 мм (2 дюйма)
• Поперечное сечение кабеля: 16–70 мм2
• Материал корпуса: сталь с горячим цинкованием
• Зажимная планка: нержавеющая сталь
• Крепёж: два болта M6×16 и две гайки M8×20, оцинкованные методом горячего погружения
• Верхняя часть: литой цинковый сплав
• Нижняя часть: сталь с горячим цинкованием
• Количество жил: 1 (для одного провода)
• Артикул: 952 Z 2 / 5052181

Совместимость и монтаж

Хомут для крепления к трубе OBO BETTERMANN 952 Z 2 устанавливается на трубы с внешним диаметром 57–60 мм. Для монтажа требуется доступ к боковой поверхности трубы. Кабель помещается в зажимную планку из нержавеющей стали, после чего затягиваются болты M6 и гайки M8. Убедитесь, что диаметр трубы точно соответствует указанному диапазону - меньший диаметр не будет зафиксирован, больший - не войдёт в зажим. Гайки и болты не требуют специальных инструментов: достаточно ключа на 10 мм для M8 и 8 мм для M6.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к долговечности и коррозионной стойкости для промышленного использования. Горячее цинкование обеспечивает защиту от ржавчины даже во влажных средах. Нержавеющая сталь в зажимной планке предотвращает электрохимическую коррозию при контакте с медными или алюминиевыми проводниками. Прямого указания на соответствие международным стандартам (IEC, EN) в данных нет - применение допускается в рамках внутренних норм производителя OBO BETTERMANN.

Преимущества

• Объединяет крепление трубы и кабеля в одном устройстве - снижает количество элементов и время монтажа
• Высокая прочность благодаря стальному корпусу и литому цинковому сплаву
• Устойчивость к коррозии: двойная защита - оцинкованная сталь + нержавеющая стальная планка
• Фиксация проводника без повреждения изоляции - благодаря мягкой зажимной поверхности
• Регулируемое усилие затяжки: два болта позволяют равномерно распределить нагрузку

Ограничения применения

• Не подходит для труб меньше 57 мм или больше 60 мм - не обеспечивается герметичный контакт
• Не предназначена для многожильных кабелей - только один проводник сечением до 70 мм2
• Не рекомендуется для постоянного воздействия открытого пламени или температур выше +80 C - материал не рассчитан на экстремальные условия
• Не является взрывозащищённым устройством - не применяется в зонах с повышенной опасностью возгорания

Примеры использования

• Крепление воздушных трубопроводов к стене с одновременной фиксацией питания компрессора
• Монтаж гидравлических линий на станках с подводом силового кабеля к насосу
• Установка на технологические рампы в пищевой промышленности - устойчивость к влаге позволяет использовать в условиях мойки
• Фиксация труб вентиляционных каналов с подведением кабеля к датчикам давления

Практические советы

• Перед монтажом проверьте точный диаметр трубы - используйте штангенциркуль, особенно если труба имеет толщину стенки более 2 мм
• Не перетягивайте болты M6/M8 - это может деформировать цинковую крышку или повредить изоляцию кабеля
• Если кабель имеет большую жёсткость, перед затяжкой слегка согните его вокруг зажимной планки - так снижается риск повреждения
• Для длительной эксплуатации в агрессивных средах периодически осматривайте резьбу болтов - при необходимости смазывайте её антикоррозийной смазкой
• Хомут для крепления к трубе OBO BETTERMANN 952 Z 2 можно использовать в паре с другими крепёжными элементами этой же серии - они совместимы по форме и размеру
