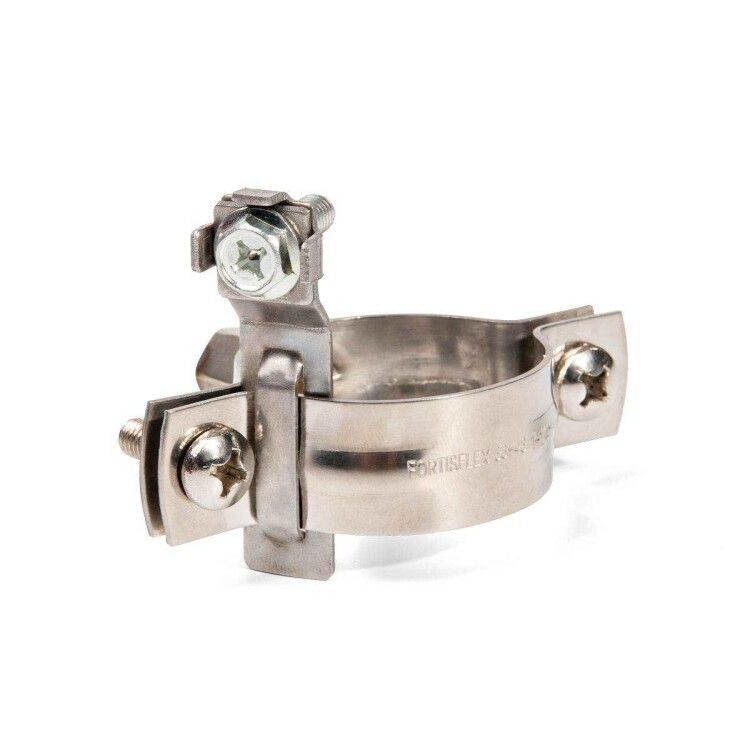

Хомут трубный заземления ТХЗ (INOX) 1 1/2" | 83240 Fortisflex КВТ

Хомут трубный заземления ТХЗ (INOX) 1 1/2 дюйма от Fortisflex и КВТ предназначен для надёжного соединения металлических труб с системой заземления. Выполнен из нержавеющей стали, обеспечивает долговечную работу в агрессивных средах и совместим с проводниками сечением 6 мм2.

Назначение и область применения

Хомут трубный заземления ТХЗ (INOX) 1 1/2 дюйма используется для создания электрического контакта между металлической трубой и заземляющим проводом. Применяется при выполнении работ по заземлению, занулению и выравниванию потенциалов в системах трубопроводов.

• Подходит для стальных труб диаметром 1½ дюйма (47–51 мм).
• Идеально для объектов газовой и нефтедобывающей промышленности.
• Часто используется в жилищном строительстве при организации системы защиты от поражения током.

Технические характеристики

• Тип: Хомут винтового типа с фиксацией через два болта.
• Диапазон зажима: 47–51 мм (соответствует 1½ дюйму).
• Материал корпуса: Нержавеющая сталь AISI 201 - устойчив к коррозии, не требует дополнительного антикоррозийного покрытия.
• Ширина хомута: 20 мм - обеспечивает достаточную площадь контакта с трубой.
• Толщина материала: 1,2 мм - гарантирует механическую прочность без избыточной массы.
• Рабочая температура: от –15 C до +125 C - допустимо использование в холодных помещениях и рядом с нагревательными элементами.
• Сечение провода: 6 мм2 - соответствует стандартным медным или алюминиевым проводникам для заземления.
• Форма клеммы: Одиночная, цельная, из нержавеющей стали - контакт напрямую с трубой, без переходников.
• Цвет: Стальной - естественный цвет нержавейки, без краски или лакового слоя.
• Покрытие: Без специального покрытия - материал сам по себе защищён от воздействия окружающей среды.

Совместимость и монтаж

Хомут трубный заземления ТХЗ (INOX) 1 1/2 дюйма монтируется на круглые металлические трубы внешним диаметром точно 47–51 мм. Для установки требуется лишь затянуть два винта - они обеспечивают равномерное давление по всему периметру трубы, что исключает риск плохого контакта.

• Не требуют сверления или шлифования трубы - монтаж выполняется без демонтажа участка трубопровода.
• Установка занимает менее минуты - достаточно плотно закрутить винты до упора.
• Конструкция позволяет выполнять несколько циклов монтажа и демонтажа без потери герметичности контакта.
• На конце хомута предусмотрена клемма с отверстием под болт M6 - стандартный размер для подключения заземляющего провода.

Безопасность и стандарты

Хомут трубный заземления ТХЗ (INOX) 1 1/2 дюйма изготовлен в соответствии с требованиями безопасности для электроустановок. Хотя явного указания стандарта ГОСТ или IEC в данных нет, материалы и конструктивные решения соответствуют практикам, применяемым в России для заземляющих устройств.

• Сглаженные кромки ленты снижают риск порезов при обращении.
• Отсутствие острых углов делает безопасным обслуживание даже в ограниченных пространствах.
• Материал не содержит свинца, кадмия и других запрещённых компонентов.

Преимущества

• Высокая коррозионная стойкость благодаря использованию нержавеющей стали AISI 201 - особенно важно во влажных и химически активных средах.
• Гарантированный контакт с трубой за счёт двух точечных винтов - минимизирует переходное сопротивление.
• Экономия времени при монтаже - не нужны дополнительные детали, адаптеры или подготовка поверхности.
• Долгий срок службы - изделие сохраняет функциональность десятки лет даже в условиях повышенной влажности.
• Легко проверяется и обслуживается - можно осмотреть контакт без полного демонтажа.

Ограничения применения

• Не трубам другого диаметра - не подходит для 1" или 2" труб, хотя заявлено “до 2””, фактический диапазон - только 1½ дюйма.
• Не предназначено для работы с пластиковыми или неметаллическими трубами - контакт возможен только с проводящими поверхностями.
• Не рекомендовано использовать там, где есть постоянное механическое воздействие (вибрация, удары) без дополнительной фиксации провода.
• АISI 201 имеет меньшую коррозионную стойкость по сравнению с AISI 304 - в морской или высококислотной среде возможно преждевременное старение.

Примеры использования

• Заземление стальной трубы подачи воды в многоэтажном доме перед входом в этажный щиток.
• Обеспечение эквипотенциальной связи между газовым трубопроводом и основной контурной сетью заземления на АГЗС.
• Подключение к трубе тепломагистрали в промышленном цеху для защиты оборудования от статического заряда.
• Монтаж временного заземления при ремонте насосной станции - легко снимается после завершения работ.

Практические советы

• Перед установкой протрите место контакта на трубе - удалите ржавчину, грязь или масла, чтобы повысить качество электроконтакта.
• Проверьте соответствие диаметра трубы - используйте штангенциркуль; даже +-1 мм может помешать плотному прилеганию.
• Затягивайте винты равномерно - сначала один на 50%, потом второй, затем вернитесь к первому. Это предотвращает перекос.
• Выбирайте провод сечением ≤6 мм2 - больший провод не войдёт в клемму, меньший потребует дополнительной опрессовки или перемычки.
• При длительной эксплуатации периодически проверяйте состояние винтов - возможна их коррозия в сырых местах.
