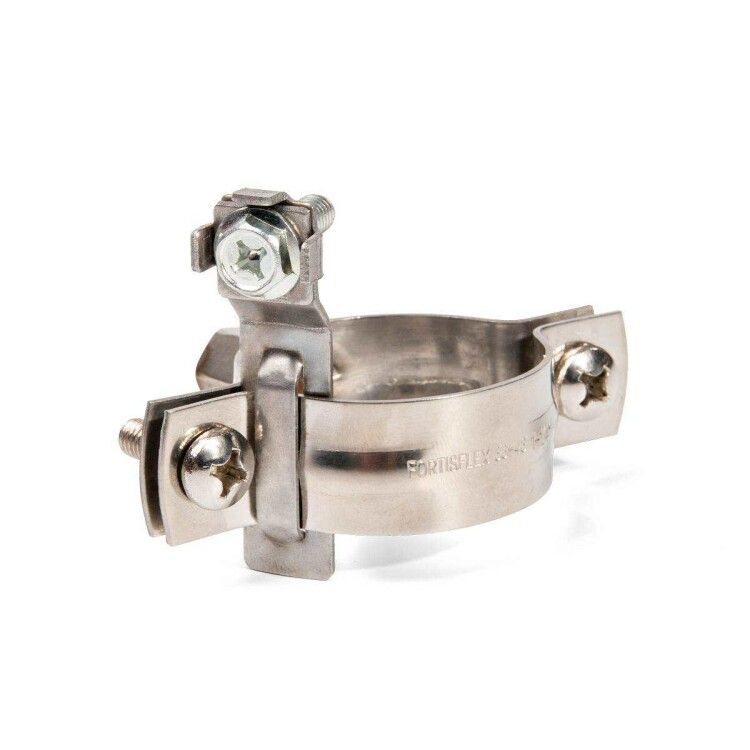

Хомут заземления трубный ТХЗ (INOX) 3/4", 26-30 мм Fortisflex 83237

Хомут заземления трубный ТХЗ (INOX) 3/4 дюйма от Fortisflex и КВТ - это надёжное соединение между металлической трубой и заземляющим проводником, предназначенное для обеспечения безопасного уравнивания потенциалов в системах водоснабжения, газоснабжения и других трубопроводах из стали.

Назначение и область применения

Хомут заземления трубный ТХЗ (INOX) 3/4 дюйма используется для присоединения заземляющего провода к стальным трубам диаметром 3/4 дюйма. Он обеспечивает надёжный электрический контакт между трубой и заземляющей сетью, что необходимо для защиты людей от поражения током, снижения помех и соблюдения требований ПУЭ. Применяется в системах газоснабжения, водоснабжения, канализации, нефтепродуктопроводах и в жилищном строительстве.

Технические характеристики

• Тип изделия: хомут заземления трубный
• Диаметр зажимаемой трубы: 3/4 дюйма (фиксированный, без регулировки)
• Сечение подключаемого провода: 6 мм2
• Диаметр зажимаемых проводников: 26–30 мм
• Количество жил: одна (монолитный провод)
• Материал хомута и клеммы: нержавеющая сталь AISI 201
• Ширина хомута: 20 мм
• Тип крепления: винтовое (два винта)
• Диапазон рабочих температур: от –15 C до +125 C
• Цвет: стальной (естественный цвет нержавейки)
• Толщина материала: 1 мм

Совместимость и монтаж

Хомут заземления трубный ТХЗ (INOX) 3/4 дюйма совместим только с трубами точно 3/4 дюйма (21,3 мм наружный диаметр). Установка выполняется в три этапа:

1. Очистить поверхность трубы от краски, ржавчины и грязи в месте контакта.
2. Закрепить хомут вокруг трубы двумя винтами - они обеспечивают равномерное давление по всей окружности.
3. Подсоединить медный заземляющий провод сечением 6 мм2 к клемме хомута через болтовое соединение.

Конструкция позволяет многократно демонтировать и переустанавливать хомут без потери прочности контакта. Сглаженные кромки ленты исключают риск порезов рук и повреждений покрытия трубы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрических установок, предусмотренным ПУЭ, особенно в части заземления металлических элементов трубопроводов. Нержавеющая сталь AISI 201 обеспечивает устойчивость к коррозии в средах с повышенной влажностью, однако не рекомендована для агрессивных химических или морских условий. Отсутствие специального защитного покрытия делает изделие менее подходящим для открытого монтажа в условиях высокой запылённости или атмосферной коррозии.

Преимущества

• Высокая долговечность благодаря материалу - нержавеющей стали AISI 201.
• Фиксированная точность посадки на трубу 3/4 дюйма - исключает проскальзывание.
• Двухвинтовое крепление гарантирует равномерную плотность контакта по периметру трубы.
• Возможность многократного монтажа и демонтажа без деформации.
• Не требует сварки или пайки - экономит время и средства при обслуживании.

Ограничения применения

• Не подходит для труб другого диаметра - даже небольшое отклонение (например, 1" или 1/2") сделает монтаж невозможным.
• Нержавеющая сталь AISI 201 имеет меньшую коррозионную стойкость по сравнению с AISI 304/316 - не использовать в морской среде или при постоянном воздействии кислот.
• Максимальное сечение провода - 6 мм2; более толстые провода не войдут в клемму.
• Не предназначена для работы при температурах выше +125 C - например, рядом с паровыми трубопроводами или нагревательными элементами.

Примеры использования

• Заземление стальной трубы холодного водоснабжения в многоэтажном доме перед входом в квартиру.
• Присоединение заземляющего провода к газопроводу в котельной.
• Уравнивание потенциалов на участках трубопровода в нефтеперекачивающей станции.
• Обеспечение электробезопасности в системах отопления с металлическими радиаторами и трубами.

Практические советы

• Перед установкой зачистите место контакта на трубе до металлического блеска - это повысит проводимость.
• Используйте только медный провод сечением 6 мм2 - другие материалы или сечения могут нарушить нормативы.
• Проверьте момент затяжки винтов: слишком слабый - плохой контакт, слишком сильный - риск повреждения резьбы.
• При замене старого хомута - проверьте состояние самой трубы: коррозия под хомутом может нарушить целостность контура.
• Для систем с частыми ремонтами выбирайте именно этот тип хомута - он рассчитан на многократное использование.
