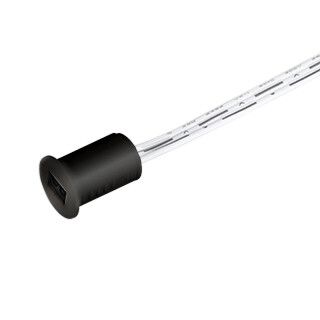

ИК-датчик SR-PRIME-IN-R14-BK-MINI (12-24V, 48-96W, DOOR) (Arlight, Открытый) | 045889 Arlight

ИК-датчик SR-PRIME-IN-R14-BK-MINI (12-24V, 48-96W, DOOR) от Arlight - компактный инфракрасный датчик для автоматического включения и выключения освещения при открывании двери. Подходит для подсветки мебели, шкафов и гардеробных с источниками света на 12–24 В постоянного тока и мощностью до 96 Вт.

Назначение и область применения

ИК-датчик SR-PRIME-IN-R14-BK-MINI (12-24V, 48-96W, DOOR) реагирует на движение объекта вблизи - например, при открытии дверцы шкафа. Он управляет включением и выключением светодиодной ленты или другого нагрузочного устройства, работающего от постоянного тока. Применяется там, где нужна автоматическая подсветка без механических переключателей: в кухонной мебели, шкафах-купе, гардеробных, тумбах и нишах.

Технические характеристики

• Тип датчика: инфракрасный, пассивный (реагирует на тепло и движение ближнего объекта)
• Напряжение питания: 12 В или 24 В постоянного тока
• Максимальная коммутируемая мощность: 96 Вт при 24 В / 48 Вт при 12 В
• Рабочий диапазон срабатывания: 0,5 – 10 см
• Габариты датчика: Ø14 × 18 мм
• Цвет корпуса: черный
• Габариты блока управления: 50 × 28 × 8 мм
• Длина кабеля между датчиком и блоком: 1 метр
• Тип подключения: коннекторы (разъемы)

Совместимость и монтаж

ИК-датчик SR-PRIME-IN-R14-BK-MINI (12-24V, 48-96W, DOOR) устанавливается в торец плит из ЛДСП или МДФ толщиной 16 мм. Для этого требуется просверлить отверстие диаметром 14 мм. Блок управления крепится внутри корпуса мебели - он не требует врезки, достаточно места для размещения. Кабель длиной 1 м обеспечивает гибкость расположения блока. Подключается к источнику питания 12 В или 24 В постоянного тока через коннекторы - без пайки. Нагрузка (например, LED-лента) подсоединяется к выходу блока управления.

Преимущества

• Компактный размер датчика - легко встраивается даже в узкие конструкции
• Черный цвет корпуса маскирует датчик под темную мебель
• Автоматическое управление без кнопок - удобство при использовании
• Раздельная конструкция: датчик + блок управления - снижает риск повреждений при сборке
• Поддержка двух уровней напряжения - совместим с большинством современных LED-систем

Ограничения применения

• Не работает на расстояниях более 10 см - не подходит для контроля прохода или больших зон
• Не срабатывает на холодные предметы или медленные движения за пределами 0,5–10 см
• Не предназначена для работы с переменным током (AC) - только DC 12/24 В
• Запрещено использовать с нагрузкой выше 96 Вт - возможен перегрев и выход из строя
• Не рекомендовано установка рядом с источниками тепла (печи, радиаторы) - ложные срабатывания

Примеры использования

• Подсветка внутренних полок в кухонном шкафу - свет включается при открытии дверцы
• Освещение гардеробной - лента включается при открытии двери-купе
• Подсветка ящиков в офисной мебели - активация при выдвижении
• Свет в туалетных шкафчиках - автоматическое включение при открытии

Практические советы

• Убедитесь, что толщина материала, куда встраивается датчик, составляет минимум 16 мм - иначе не получится надежно закрепить
• Проверьте полярность при подключении питания - неверное соединение может повредить блок управления
• Не располагайте датчик слишком близко к металлическим поверхностям - они могут экранировать сигнал
• Перед окончательной фиксацией протестируйте работу: откройте и закройте дверцу несколько раз
• Если используется длинная LED-лента - проверьте, чтобы её мощность не превышала 96 Вт при 24 В или 48 Вт при 12 В
