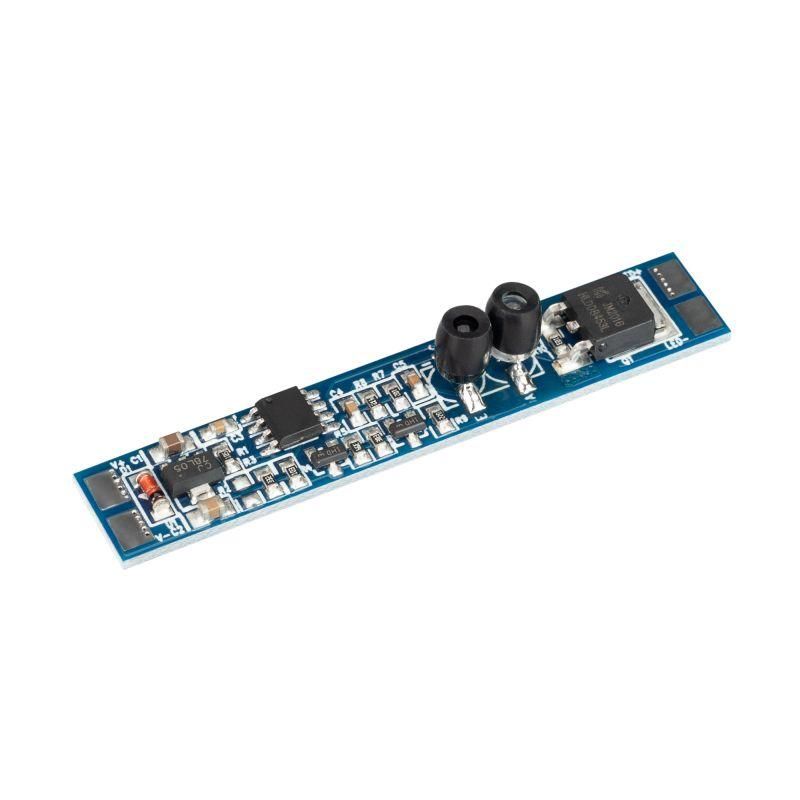

ИК-выключатель SR-RULE-HAND (12-24V, 1x8A, 55x10mm) (Arlight, Открытый) | 036181 Arlight

ИК-выключатель SR-RULE-HAND (12-24V, 1x8A, 55x10mm) открытого типа - бесконтактное устройство для управления освещением в светодиодных системах по движению руки на расстоянии до 5 см. Подходит для встраивания в LED-профили с ограниченным зазором, особенно в мебельную и интерьерную подсветку. Бренд Arlight, артикул 036181.

Назначение и область применения

ИК-выключатель SR-RULE-HAND (12-24V, 1x8A, 55x10mm) открытого типа предназначен для автоматического включения и выключения света при приближении руки. Устройство работает без физического контакта - достаточно поднести ладонь ближе чем на 5 см. Применяется в системах точечной и линейной подсветки: кухонные шкафы, потолочные плинтусы, витрины, мебель, нишевые светильники. Особенно эффективен там, где нужна гигиеничная и удобная управляемость - например, в медицинских учреждениях, ресторанах или домашних интерьерах.

Технические характеристики

• Рабочее напряжение: 12–24 В постоянного тока
• Максимальный выходной ток: 8 А
• Мощность нагрузки: до 192 Вт (при 24 В) / до 96 Вт (при 12 В)
• Тип датчика: инфракрасный (PIR), реагирует на тепло тела человека
• Зона срабатывания: до 5 см от поверхности датчика
• Степень защиты: IP00 - без защиты от пыли и влаги
• Габариты платы: 50×10×10 мм
• Размер выреза в профиле: 5×5 мм (два отверстия)
• Диммирование: отсутствует - только вкл/выкл
• Совместимость со светодиодными лентами: да

Совместимость и монтаж

Устройство рассчитано на установку внутри LED-профиля с внутренней высотой (между верхом профиля и нижней плоскостью экрана) не более 10 мм. Для работы требуется вырезать два прямоугольных отверстия 5×5 мм в лицевом экране профиля - именно через них датчик «видит» движение руки. Монтаж выполняется путём припаивания проводов к контактам на плате. Напряжение питания подаётся напрямую от блока питания 12–24 В. Кабели должны быть защищены от перегибов и механических воздействий, так как корпус не имеет внешней защиты.

Безопасность и стандарты

ИК-выключатель SR-RULE-HAND (12-24V, 1x8A, 55x10mm) открытого типа соответствует требованиям безопасности для низковольтных цепей. Однако из-за степени защиты IP00 запрещено использование во влажных помещениях, на улице или в местах с риском попадания воды, пыли или химических веществ. Не допускается работа при температуре ниже 0 C и выше +50 C - возможны сбои в работе датчика.

Преимущества

• Плавное включение и выключение - исключает резкий скачок яркости
• Минимальные габариты позволяют встраивать в узкие профили
• Не требует батареек или сложной настройки
• Поддерживает работу с любыми типами светодиодных лент до 8 А
• Энергоэффективность - потребление в режиме ожидания минимально

Ограничения применения

• Не работает через плотные или тёмные материалы - экран профиля должен быть прозрачным или иметь отверстия
• Не подходит для помещений с частыми изменениями температуры воздуха (например, холодильные камеры)
• Не реагирует на движение рук через одежду, перчатки или стекло толще 3 мм
• Не совместим с переменным током - только постоянный ток 12–24 В
• Нет возможности регулировать чувствительность или время задержки выключения

Примеры использования

• Подсветка кухонных шкафов - включение света при приближении руки к фасаду
• Архитектурная подсветка витрин - автоматическое освещение при подходе покупателя
• Световые плинтусы в спальне - мягкое включение ночью без необходимости включать основной свет
• Освещение рабочих зон в мастерских - быстрый доступ к свету без кнопок

Практические советы

• Перед монтажом проверьте глубину профиля - он должен быть не менее 10 мм, чтобы поместилась плата
• Обязательно используйте два отверстия 5×5 мм - одно отверстие снижает надёжность срабатывания
• Не закрывайте датчик клеем, краской или декоративными элементами - это заблокирует инфракрасное излучение
• При использовании длинных лент (>5 м) убедитесь, что сечение провода достаточное для тока 8 А
• Для лучшей реакции на руку расположите датчик параллельно направлению движения - лучше всего, когда рука приближается перпендикулярно поверхности экрана
• Проверьте полярность подключения - неверное подсоединение может вывести устройство из строя
