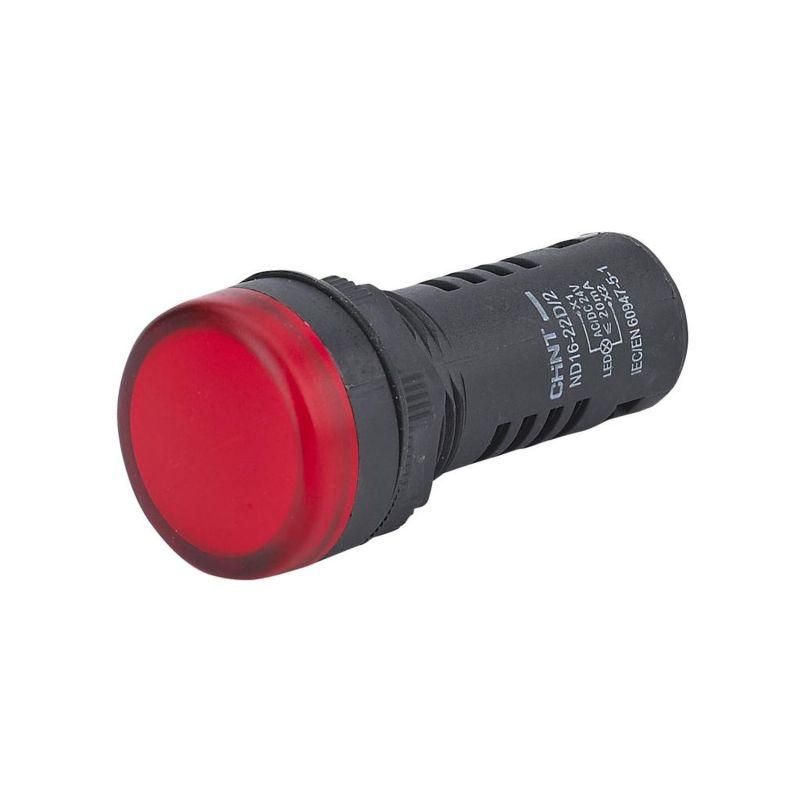

Индикатор ND16-22D/2C красный, встр. резистор, IP65 AC/DC24В (R) | 593953 CHINT

Индикатор CHINT ND16-22D/2C красный с встроенным резистором предназначен для визуального сигнализирования состояния оборудования на напряжении 24 В постоянного или переменного тока. Модель с защитой IP65 подходит для установки в условиях запыленности и повышенной влажности - например, на станках, пультах управления или распределительных щитах.

Назначение и область применения

Индикатор ND16-22D/2C используется для отображения включённого состояния цепи - когда на устройство подано питание 24 В. Он применяется в автоматических системах, где важно быстро определить, работает ли оборудование. Подходит для монтажа в панелях управления, промышленном оборудовании, конвейерах, насосных станциях и других местах, требующих надёжной индикации.

Технические характеристики

• Рабочее напряжение: 24 В AC/DC - совместим с обоими типами тока, не требует дополнительных преобразователей
• Цвет свечения: красный - обеспечивает высокую видимость даже при ярком освещении
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Встроенная лампа: да - не требует внешнего источника света
• Встроенный резистор: да - позволяет подключать напрямую к сети 24 В без дополнительных элементов
• Количество индикаторов: один - одноканальный сигнал

Совместимость и монтаж

Индикатор ND16-22D/2C монтируется в отверстие диаметром 16 мм - стандартный размер для серий ND16. Крепление осуществляется с помощью двух фиксирующих гаек с тыльной стороны панели. Для подключения используются два провода: один к фазе (L), второй - к нулю (N) или земле (PE), в зависимости от схемы. Учитывайте, что встроенный резистор рассчитан именно на 24 В - применение на более высоком напряжении вызовет перегрев и выход из строя.

Безопасность и стандарты

Модель соответствует требованиям к безопасности для промышленного оборудования. Защита IP65 гарантирует безопасную работу в средах с пылью, брызгами воды и влажностью до 95%. Напряжение 24 В относится к классу низкого напряжения (SELV), что снижает риск поражения током при обслуживании.

Преимущества

• Не требуется внешний резистор - экономит место и время при сборке
• Универсальное питание AC/DC - можно использовать в любых системах без изменения компонентов
• Высокая степень защиты IP65 - долгий срок службы в сложных условиях
• Красный цвет линзы - легко заметен среди других индикаторов, особенно в аварийных ситуациях

Ограничения применения

• Не предназначена для работы при напряжении выше 24 В - возможен перегрев и повреждение
• Не подходит для установки в помещениях с постоянным погружением в жидкости - IP65 не обеспечивает герметичность при длительном подводе воды
• Не имеет функции мигания - только постоянное свечение; для импульсной индикации нужна другая модель

Примеры использования

• Индикация включения частотного преобразователя на станке ЧПУ
• Сигнализация наличия питания в шкафу управления конвейером
• Отображение активного режима в системе автоматического полива
• Индикация готовности к работе в распределительном щите с 24 В DC

Практические советы

• Перед монтажом проверьте напряжение в цепи - даже небольшое превышение 24 В может вывести индикатор из строя
• При установке в металлический корпус используйте изолирующую прокладку, чтобы исключить замыкание через корпус
• Для удобства обслуживания выбирайте места с доступом к задней части панели - гайки крепления находятся сзади
• Если требуется несколько индикаторов одного типа - все они взаимозаменяемы внутри серии ND16
