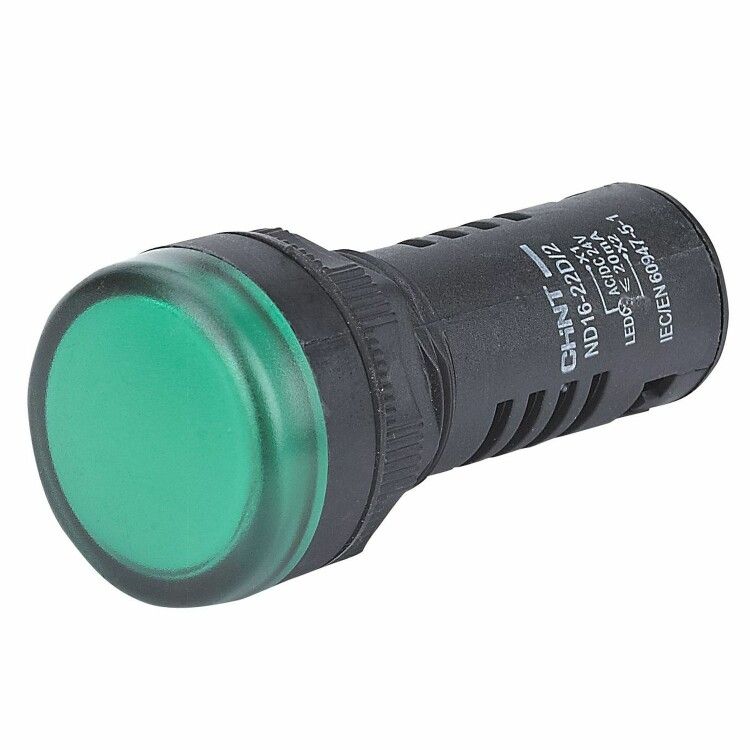

Индикатор ND16-22D/2C зеленый, встр. резистор, IP65 АС/DC24В (R) | 593955 CHINT

Индикатор ND16-22D/2C зеленый, встроенный резистор, IP65 AC/DC 24В (R) от бренда CHINT - это компактный сигнализирующий элемент с встроенным резистором, предназначенный для визуального отображения состояния оборудования в условиях повышенной запыленности и влаги. Артикул 593955 подходит для установки на панели управления станков, автоматических линий и распределительных щитов.

Назначение и область применения

Индикатор ND16-22D/2C зеленый, встроенный резистор, IP65 AC/DC 24В (R) используется для визуальной индикации включенного состояния устройства. Подходит для систем, где требуется четкий сигнал при работе оборудования: станки, конвейеры, насосы, системы вентиляции, автоматические двери. Благодаря защите IP65 может устанавливаться в помещениях с высокой влажностью, на открытых площадках или в местах с частой мойкой.

Технические характеристики

• Номинальное напряжение: 24 В (работает как от переменного, так и от постоянного тока)
• Тип тока: AC/DC - совместим с большинством промышленных источников питания
• Цвет свечения: зеленый - стандартный цвет для обозначения “готово” или “включен”
• Диаметр отверстия для монтажа: 22 мм - соответствует типовым отверстиям на панелях
• Степень защиты: IP65 - полностью герметичен от пыли, защищен от струй воды из любого направления
• Высота корпуса: 15 мм - минимум выступа над поверхностью панели
• Тип подключения: винтовые клеммы - надежное и простое соединение проводов
• Лампа в комплекте: да - бесцокольная, не требует замены при выходе из строя
• Переднее кольцо: черное, металлическое - обеспечивает плотную посадку и эстетичный вид
• Конструкция линзы: круглая, рассеивающая - равномерное освещение без бликов

Совместимость и монтаж

Индикатор ND16-22D/2C зеленый, встроенный резистор, IP65 AC/DC 24В (R) устанавливается в отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка с передним черным кольцом - после вставки в панель достаточно закрутить гайку с тыльной стороны. Встроенный резистор исключает необходимость внешней цепи ограничения тока, что упрощает проектирование и снижает количество компонентов. Монтаж возможен на металлические, пластиковые и композитные панели толщиной до 8 мм.

Безопасность и стандарты

Серия ND16 соответствует требованиям международных норм по безопасности электрооборудования. Индикатор не содержит опасных материалов и имеет гарантию работоспособности 40 000 часов. Устройство не требует специальных мер защиты при эксплуатации в обычных промышленных условиях.

Преимущества

• Встроенная защита от перегрузки - резистор уже установлен внутри, не нуждается в доп. компонентах
• Поддержка AC/DC - один и тот же индикатор можно использовать в сетях с любым типом тока
• Высокая степень защиты IP65 - надежная работа даже в агрессивных средах
• Гарантированный срок службы 40 000 часов - снижает затраты на обслуживание
• Минимальная глубина (15 мм) - удобен для компактных панелей

Ограничения применения

• Не предназначен для длительного воздействия прямого потока воды - IP65 не означает погружение
• Работает только при напряжении 24 В - нельзя применять в сетях 12 В или 48 В без преобразователя
• Не подходит для взрывоопасных зон - отсутствует взрывозащита Ex
• Цвет линзы только зеленый - другие цвета доступны в других модификациях серии ND16

Примеры использования

• Индикация готовности к запуску на станке ЧПУ
• Сигнал “питание включено” на щите управления HVAC
• Обозначение активного канала на пульте конвейера
• Индикация исправности датчиков в пищевой промышленности (частая мойка)

Практические советы

• При монтаже проверьте толщину панели - она должна позволять плотно закрутить гайку без люфта
• Для долгой работы используйте качественные провода сечением не менее 0,5 мм2
• Если индикатор не светится - проверьте наличие напряжения 24 В на контактах; возможно, проблема в питании, а не в лампе
• Артикул 593955 - это одна модель из серии ND16. Для красного, желтого или синего свечения выбирайте аналогичные модели с другим цветом линзы
• Не применяйте индикатор в качестве основного средства аварийной сигнализации - он не имеет функции мигания или звуковой индикации
